Due rondelle autobloccanti pieghevoli

Le rondelle autobloccanti doppie fornite dalla fabbrica Xiaoguo® abbandonano il metodo di bloccaggio convenzionale e adottano il principio anti-allentamento della tensione anziché dell'attrito, migliorando significativamente le prestazioni.

Invia richiesta

Descrizione del prodotto

Il principio fondamentale anti-allentamento delle rondelle autobloccanti a due pieghe risiede nel: convertire ingegnosamente l'energia dannosa causata dalle vibrazioni nella forza richiesta per il bloccaggio. Invece di fare affidamento sul metodo tradizionale di utilizzo di un anello di ritenzione per evitare l'allentamento per "attrito", è stato adottato un meccanismo più intelligente:

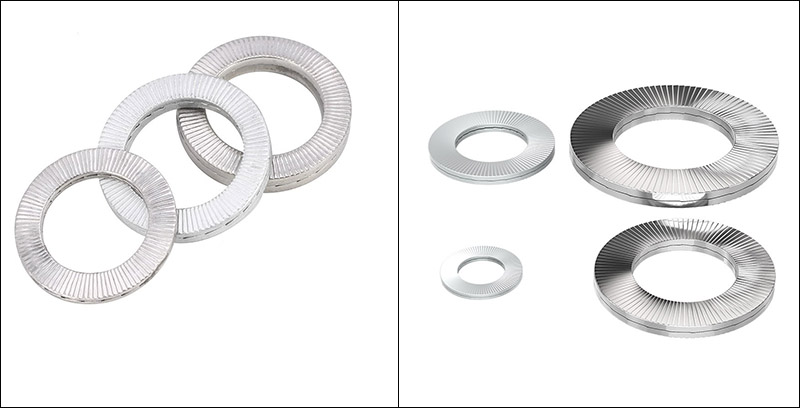

Two Fold Self Locking Washers

（1）Serraggio iniziale: posizionamento su entrambi i lati

Durante l'installazione, le superfici a cuneo delle due rondelle vengono allineate tra loro e vengono utilizzate in coppia.

Fissazione esterna: durante il serraggio, i denti radiali fini sulla superficie esterna delle rondelle autobloccanti doppie aderiranno saldamente alla testa del dado/bullone e alla superficie del pezzo, sigillando strettamente la superficie di contatto e prevenendo lo scivolamento.

Ritenzione interna: A questo punto le superfici cuneiformi (denti grandi) sui lati interni delle due rondelle sono in stretto contatto tra loro, ma non si è verificato alcun movimento relativo, lasciando così lo spazio per la successiva azione meccanica.

（2）Causa dell'allentamento: disallineamento anziché scivolamento

Quando l'apparecchiatura funziona in un ambiente vibrante, il dado inizia a mostrare una leggerissima tendenza ad allentarsi.

Dato che la forza di attrito dei denti radiali esterni è molto maggiore di quella della superficie interna a forma di cuneo, il movimento non si verificherà tra il dado e le due rondelle autobloccanti pieghevoli.

L'unico movimento è che le due rondelle "scivolano fuori posto" l'una contro l'altra lungo la superficie a forma di cuneo sul lato interno.

(3) Raggiungere l'autobloccaggio: la chiave dell'effetto cuneo

Quando l'attrezzatura vibra o subisce forze fluttuanti, la potente controforza generata dalla superficie a forma di cuneo annulla immediatamente queste vibrazioni. Ciò impedisce al bullone di ruotare nella direzione opposta e converte l'energia di vibrazione nella forza di bloccaggio delle stesse rondelle autobloccanti doppie, ottenendo l'effetto di "diventare più stretto quanto più vibra", prevenendo così l'allentamento dalla causa principale.

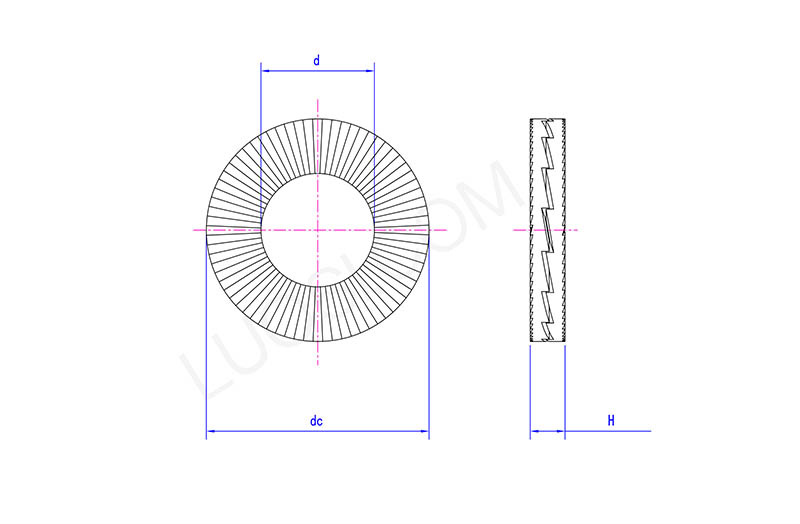

Two Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
