Rondella di bloccaggio a cuneo doppia piega

La rondella di bloccaggio a cuneo a doppia piega prodotta dalla fabbrica Xiaoguo® presenta una struttura a doppio strato e un design a doppio bloccaggio. Rispetto ai tradizionali dispositivi di fissaggio antiallentamento convenzionali, le loro prestazioni sono molto superiori.

Invia richiesta

Descrizione del prodotto

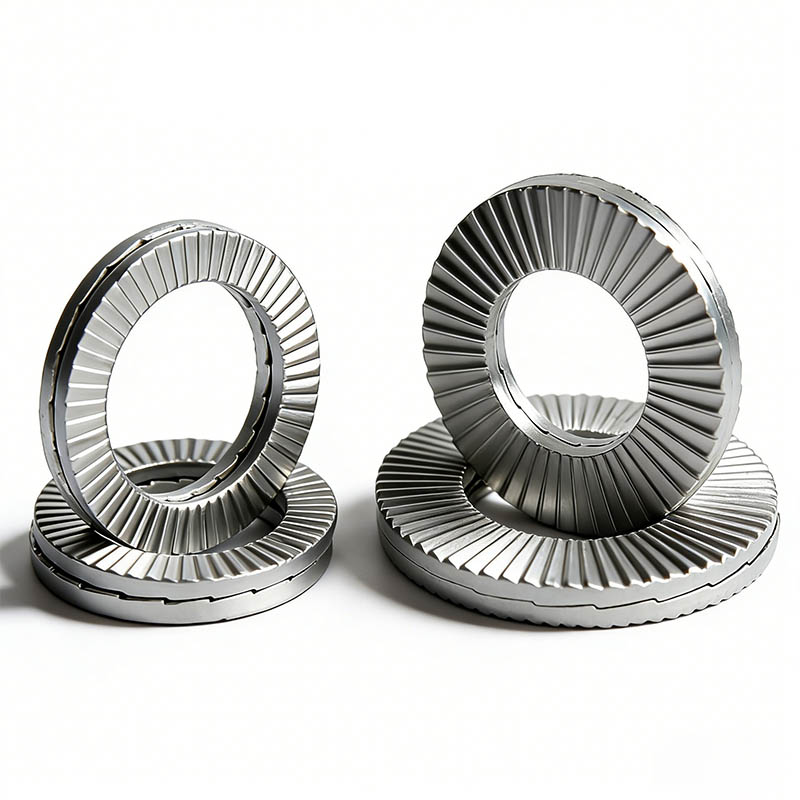

La rondella di bloccaggio a cuneo doppia piega è un dispositivo di fissaggio anti-allentamento avanzato e ad alte prestazioni. Utilizza un'esclusiva tecnologia di bloccaggio a cuneo invece del metodo tradizionale che si basa sull'attrito. Adotta una struttura a cuneo piegato a doppio strato, con superfici seghettate su entrambi i lati. Infatti è composto da una coppia (due pezzi) di rondelle esattamente identiche. La struttura unica di ciascuna rondella è la chiave per ottenere le sue eccezionali prestazioni anti-allentamento.

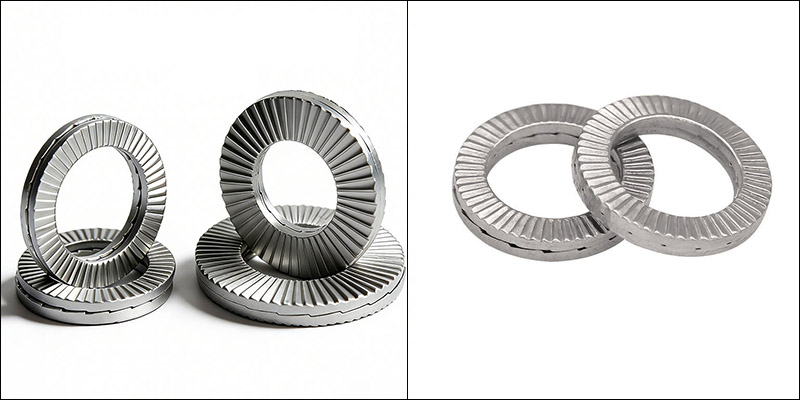

Double Fold Wedge Lock Washer

Caratteristiche strutturali

La caratteristica strutturale principale della rondella di bloccaggio a cuneo doppia piega risiede nel design di due guarnizioni, con le superfici interna ed esterna che svolgono rispettivamente le funzioni di bloccaggio e fissaggio.

(1) Rondella abbinata

Due guarnizioni identiche vengono combinate per formare un set. Questo design si allontana dalla tradizionale forma a pezzo unico. Le due guarnizioni vengono preassemblate in fase di produzione per formare un sistema di bloccaggio. Questo design simmetrico può essere riutilizzato e non danneggerà le guarnizioni quando smontato.

（2）Superficie rialzata radiale

Questi motivi in rilievo rappresentano il lato della rondella di bloccaggio a cuneo doppia piegata che entra in contatto diretto con la testa del dado, del bullone o della superficie del componente collegato. La superficie presenta fini motivi/denticoli in rilievo radiali. Servono principalmente per fissare la rondella di sicurezza a cuneo doppia piegata a questa superficie, "bloccandola" in posizione e impedendo qualsiasi scorrimento tra di loro.

（3）Superficie del dente triangolare

Questa è la superficie di accoppiamento sul lato opposto della guarnizione. La superficie interna è composta da superfici dei denti a forma di cuneo distribuite uniformemente lungo la circonferenza, somiglianti ad una camma ed è nota anche come "denti a cuneo" o "superfici dei denti inclinate".

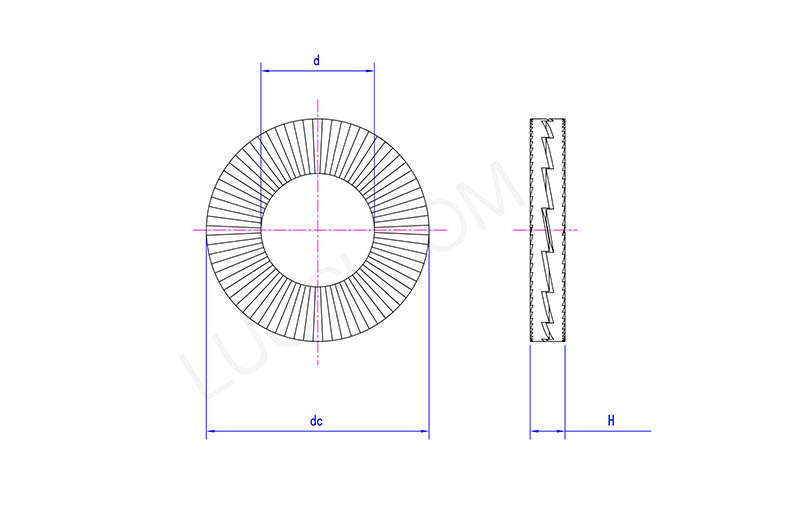

Double Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Domande frequenti

（1）È riutilizzabile?

Sì, può essere riutilizzato più volte. Le sue prestazioni di bloccaggio non diminuiranno facilmente dopo ripetuti smontaggi e montaggi.

（2）Quali materiali fornite?

Disponiamo di versioni in acciaio per molle, acciaio al carbonio e acciaio inossidabile. I trattamenti superficiali includono zincatura, zincatura a caldo e ossido nero.

（3）Qual è il vantaggio rispetto alla normale rondella di sicurezza divisa?

Resistenza alle vibrazioni molto migliore, effetto di bloccaggio più forte, non facile da affaticare e deformare, più adatto a carichi pesanti e ad alte vibrazioni.
