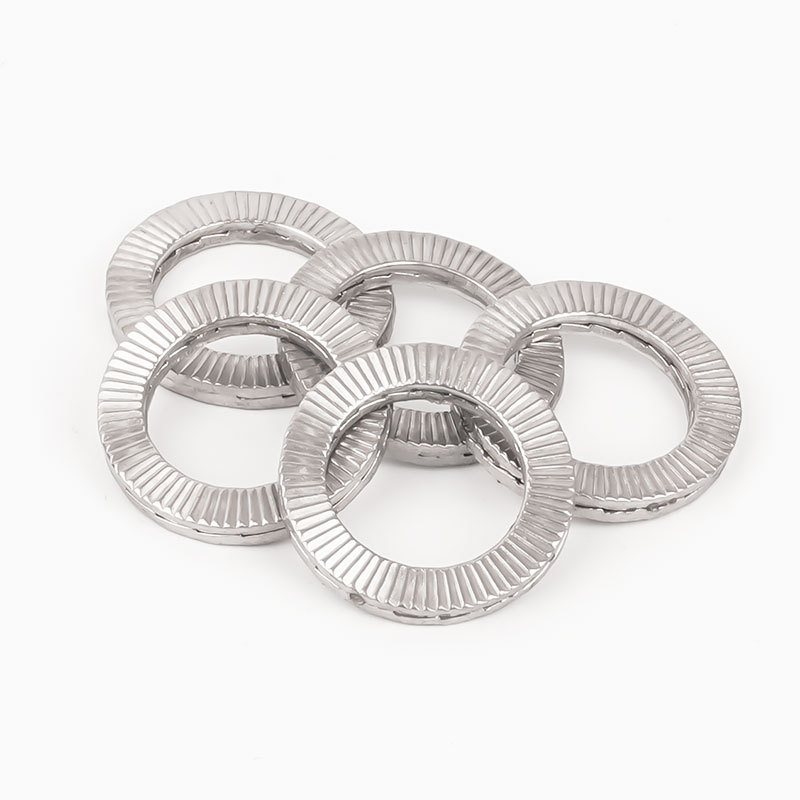

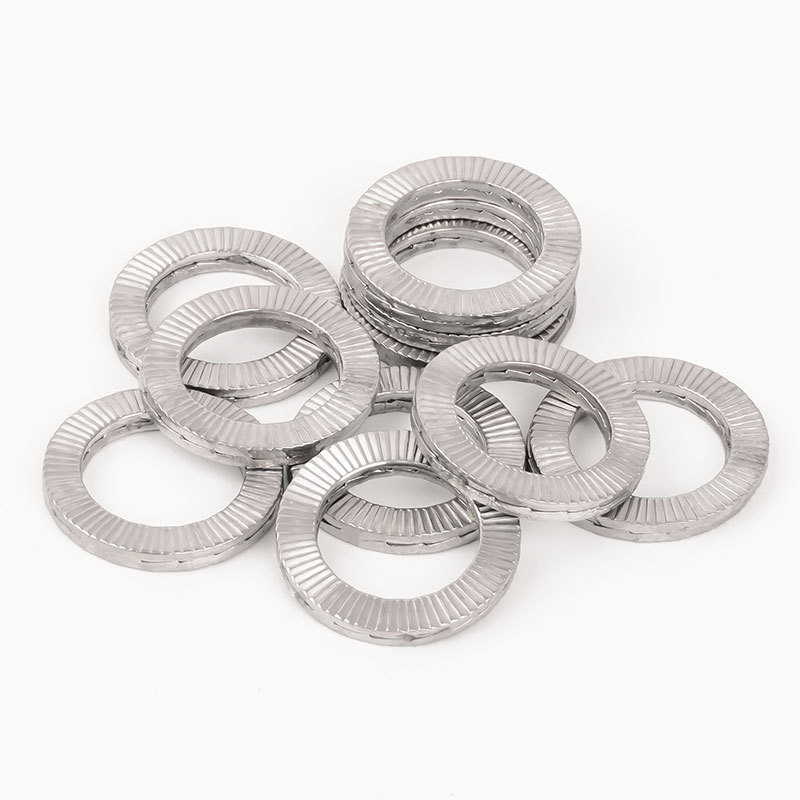

Rondelle autobloccanti a doppia piega

Le rondelle autobloccanti a doppia piega prodotte dalla fabbrica Xiaoguo® sono estremamente facili da installare e utilizzare. Possono far risparmiare molto tempo e denaro a numerosi clienti e facilitare la manutenzione e la sostituzione in loco.

Invia richiesta

Descrizione del prodotto

Quando si utilizzano le rondelle autobloccanti a doppia piega, assicurarsi di sfruttare appieno le loro prestazioni al 100%. I seguenti punti richiedono particolare attenzione.

(1) Vietare severamente l'uso misto

Le rondelle autobloccanti doppie pieghevoli devono essere utilizzate in modo indipendente e non devono essere mescolate con rondelle piatte o elastiche, ecc. Mescolandole insieme si causerà il mancato inserimento dei denti esterni della rondella, con conseguente guasto del meccanismo di bloccaggio.

（2）La durezza della superficie connessa

La durezza della superficie collegata deve essere inferiore a quella delle rondelle autobloccanti a doppia piega. Altrimenti, i denti radiali sul lato esterno della guarnizione non possono "impegnarsi" e non possono fornire la forza di attrito necessaria per il fissaggio, con conseguente guasto dell'anti-allentamento.

（3）L'uso di lubrificanti

La funzione di bloccaggio delle rondelle autobloccanti a doppia piega non si basa sull'attrito, quindi l'uso di lubrificanti non influirà sulle prestazioni anti-allentamento.

（4）La scelta consigliata è una chiave dinamometrica.

Sebbene l'installazione possa essere eseguita utilizzando strumenti standard, per garantire una forza di pre-serraggio precisa ed evitare un serraggio eccessivo o una coppia insufficiente che potrebbe portare a guasti, si consiglia vivamente di utilizzare una chiave dinamometrica calibrata per ogni installazione.

Introduzione materiale

I materiali di produzione delle rondelle autobloccanti a doppia piega sono diversi. La scelta del materiale dipende principalmente dall'ambiente applicativo specifico e dai requisiti prestazionali.

（1）Acciaio al carbonio

È resistente e dura a lungo, ottimo per l'uso industriale pesante. Funziona con bulloni ad alta resistenza di grado 8.8 fino a 12.9.

Intervallo di temperatura: da -50°C a +200°C.

Per il trattamento superficiale: dovresti aggiungere un po' di rivestimento per aiutare a prevenire la ruggine. Le opzioni includono rivestimenti a base di zinco come Dacromet, zincatura normale (finitura gialla, bianca o blu), ossido nero o zincatura a caldo.

（2）Acciaio inossidabile

Eccellente resistenza alla corrosione, adatto per ambienti corrosivi come l'industria marina, chimica, alimentare e medica.

Temperatura di funzionamento: da -160°C a +500°C (molto stabile alle alte temperature).

Standard/Grado: EN 1.4404 (AISI 316L), AISI 304.

Solitamente viene effettuato un trattamento di passivazione per potenziare ulteriormente la capacità anticorrosiva.

（3）Bronzo fosforoso

Eccellente conduttività e resistenza all'usura. Adatto per applicazioni elettriche che richiedono conduttività o per impedire il legame.

（4）Titanio

È forte e leggero.

Viene utilizzato principalmente nelle apparecchiature aerospaziali e mediche, perché tali industrie necessitano di materiali leggeri e puliti in termini di composizione.

（5）Ottone

Ha un basso attrito e ha anche un aspetto decente.

Quindi funziona bene quando ti interessa l'aspetto della parte.

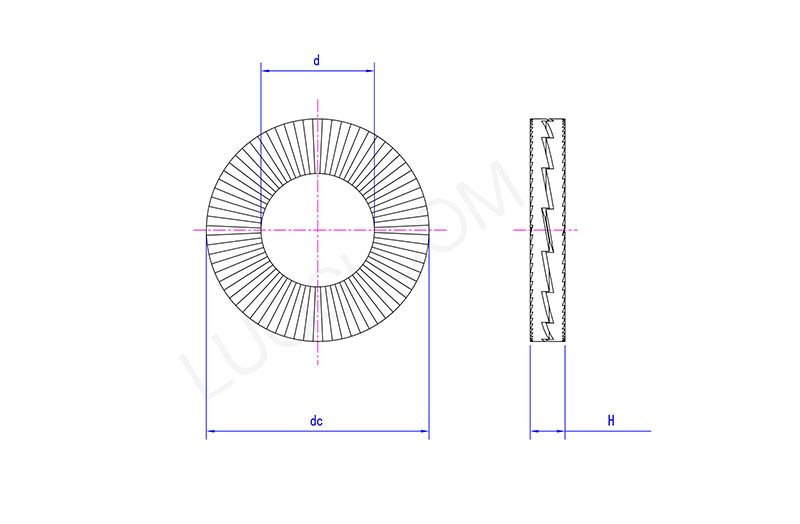

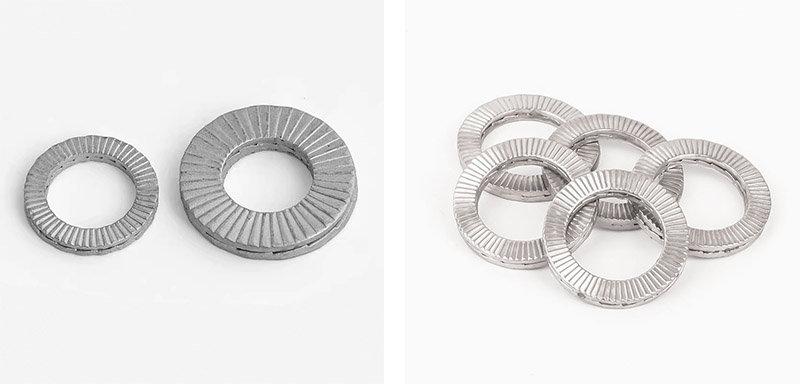

Double Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
