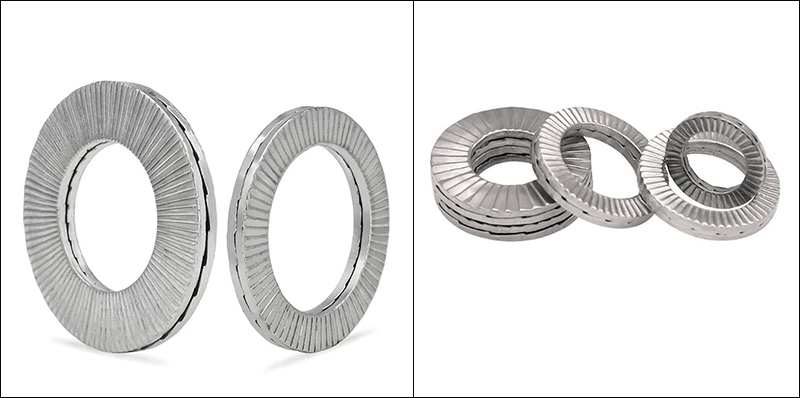

Rondella di bloccaggio a cuneo a due pieghe

Le rondelle di bloccaggio a cuneo a due pieghe dello stock di fabbrica Xiaoguo® sono riutilizzabili. Se installate e smontate nel modo giusto, non si deformeranno e le loro prestazioni di bloccaggio rimangono le stesse anche dopo un uso ripetuto.

Invia richiesta

Descrizione del prodotto

Produciamo rondelle di bloccaggio a cuneo doppie con linee di produzione automatizzate. Le materie prime standard vengono lavorate per realizzare rondelle con dimensioni precise.

（1）Preparazione e lavorazione delle materie prime

Usiamo nastri di acciaio legato ad alta resistenza e nastri di acciaio inossidabile come materiale di base. I materiali vengono trattati con ricottura e decapaggio per adeguare la loro struttura cristallina interna.

（2）Formazione per stampaggio

Eseguito in una pressa di precisione multistazione.

Foratura: Praticare il foro centrale per la rondella.

Formatura degli ingranaggi: grazie alla precisa collaborazione degli stampi superiore e inferiore, su un lato dell'anello esterno si formano denti radialmente fini.

Formatura della superficie a forma di cuneo: Utilizzando uno stampo speciale, le superfici dei denti a forma di cuneo che determinano la capacità di bloccaggio vengono pressate sull'altro lato.

Tranciatura: Taglio della rondella sagomata dalla lamiera di acciaio.

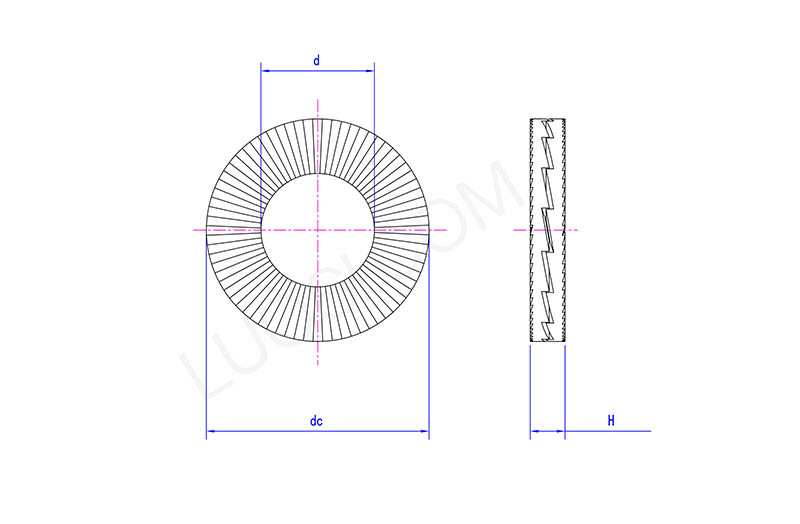

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Trattamento termico di indurimento

La rondella viene riscaldata uniformemente ad una temperatura elevata specifica, quindi raffreddata rapidamente e immediatamente seguita dal trattamento di rinvenimento.

（4）Trattamento di rivestimento superficiale

Per la rondella di bloccaggio a cuneo doppia in acciaio al carbonio, la soluzione ad alte prestazioni più consigliata è Dacromet. Il rivestimento di alta qualità migliorerà la protezione e la resistenza all'usura della rondella di bloccaggio a cuneo doppia.

（5）Ispezione e test di qualità

Analisi delle materie prime: condurre analisi spettrali su ciascun lotto di materiali in entrata per verificare la composizione chimica.

Ispezione del processo: durante il processo di stampaggio, garantire la stabilità dimensionale.

Test di durezza: ispezionare in modo casuale se la rondella di bloccaggio a cuneo doppia soddisfa gli standard di progettazione.

Test in nebbia salina: Per verificare la resistenza alla corrosione del rivestimento.

Test di vibrazione laterale: installare la rondella nel punto di connessione con bullone standard e monitorare l'attenuazione della sua forza di serraggio in condizioni di vibrazione continua.

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
