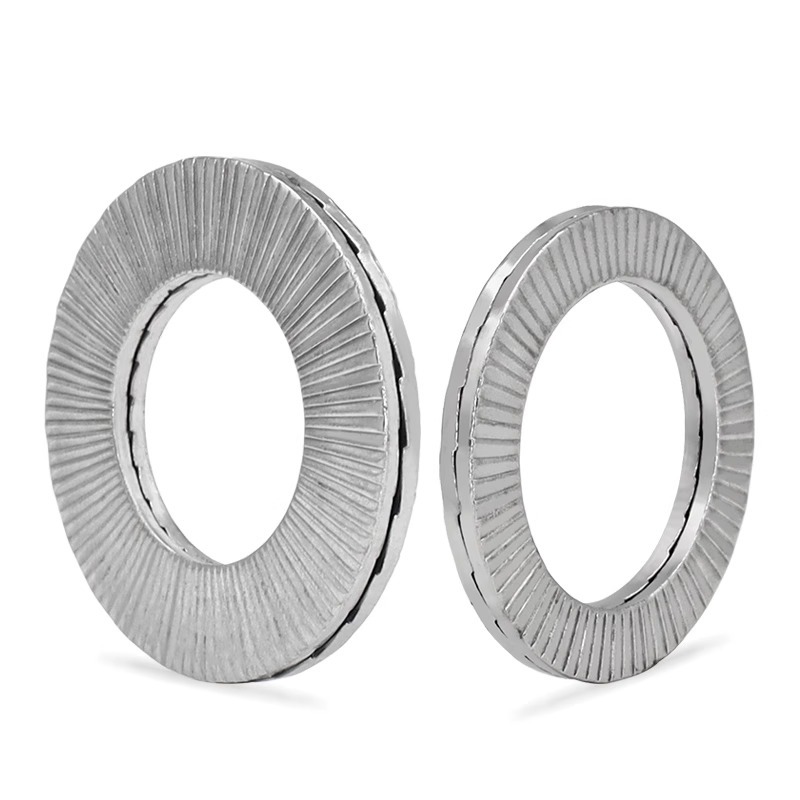

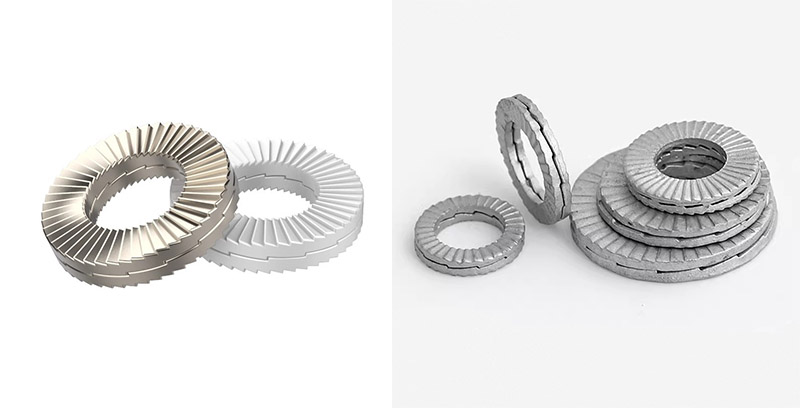

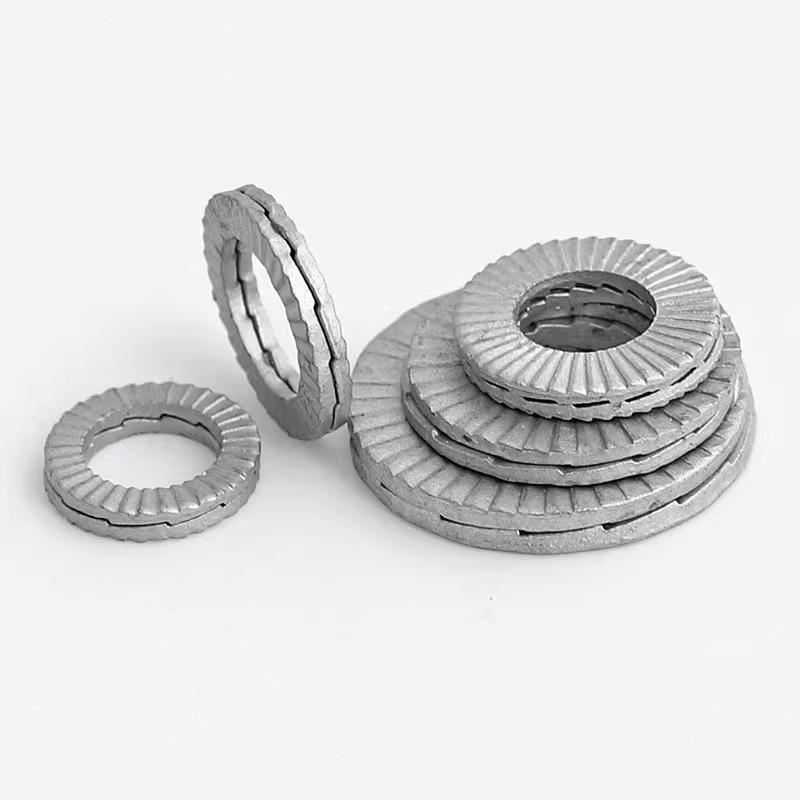

Due rondelle grandi autobloccanti pieghevoli

L'installazione delle rondelle grandi autobloccanti a due pieghe è abbastanza semplice. Assicurati solo che la grande superficie dentata sia allineata correttamente e posizionata nella posizione corretta, quindi serra il bullone o il dado alla coppia standard per completare il processo. La sua installazione non richiede tecniche complesse o strumenti costosi, ma ci sono diversi punti chiave che devono essere rispettati per ottenere prestazioni al 100%.

（1）Preparazione prima dell'installazione

Pulizia del pezzo: assicurarsi che le superfici di contatto di bulloni, dadi, rondelle grandi autobloccanti doppie e le parti collegate siano pulite, piatte, prive di macchie di olio, ruggine o sbavature.

Numero di rondelle da controllare: Devono essere utilizzate in coppia (due pezzi costituiscono un set) durante l'uso.

Verificare il tipo di superficie di installazione: se è a foro passante o a foro cieco e determinare il numero di rondelle.

（2）Posizionare la lavatrice

Rimuovere le coppie di rondelle e assicurarsi che la "grande superficie dentata (superficie a cuneo)" sia rivolta l'una verso l'altra. Non dividerli o installarli nell'ordine sbagliato.

（3）Distingui tra fori passanti e fori ciechi

Connessione foro cieco/bullone: ​​sono necessarie solo una coppia di rondelle grandi autobloccanti doppie, posizionate tra la testa del bullone e il componente collegato. Il dado è serrato sull'altro lato.

Gruppo foro passante/dado-bullone: ​​quando in uso, sono necessarie due coppie di rondelle grandi autobloccanti doppie. Una coppia è posizionata sotto la testa del bullone e l'altra coppia è posizionata sotto il dado.

（4）Garantire un contatto adeguato

Assicurarsi che le superfici dei denti radiali sul lato esterno della rondella siano in contatto con un lato della testa del bullone (o del dado) e l'altro lato sia in contatto con la superficie del componente collegato.

（5）Stringere

Utilizzare una chiave dinamometrica e serrare gli elementi di fissaggio in base ai valori di coppia corrispondenti.

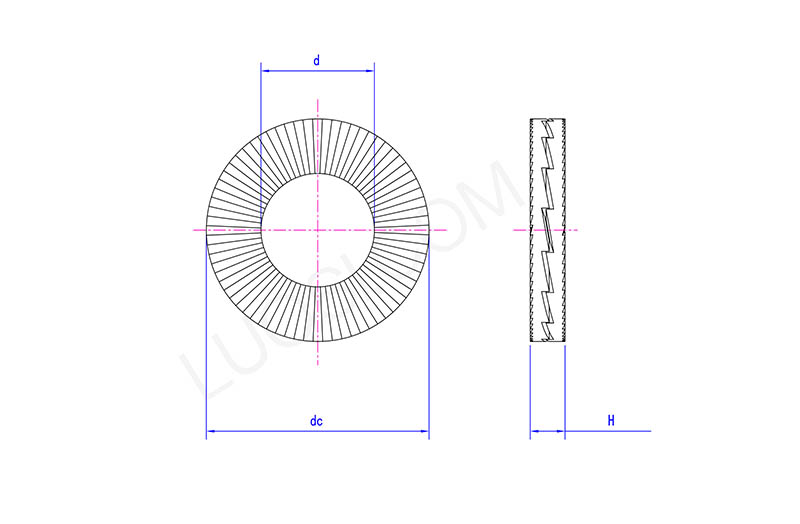

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmassimo	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC massimo	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmassima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Può essere riutilizzato?

Le rondelle grandi autobloccanti a due pieghe possono solitamente essere riutilizzate. Dopo essere stati rimossi dall'apparecchiatura, entrambi i pezzi della guarnizione devono essere ispezionati attentamente.

Condizioni per consentirne il riutilizzo: Se l'ampia superficie dei denti sull'anello interno e i denti radiali sul lato esterno non mostrano un'usura eccessiva, nessuna deformazione visibile, nessuna fessura o danno, è possibile pulirli e reinstallarli.

Situazione che richiede la sostituzione: Se l'ispezione rivela usura o danni evidenti, è necessario sostituire immediatamente un nuovo set di rondelle per evitare una forza di bloccaggio insufficiente.
