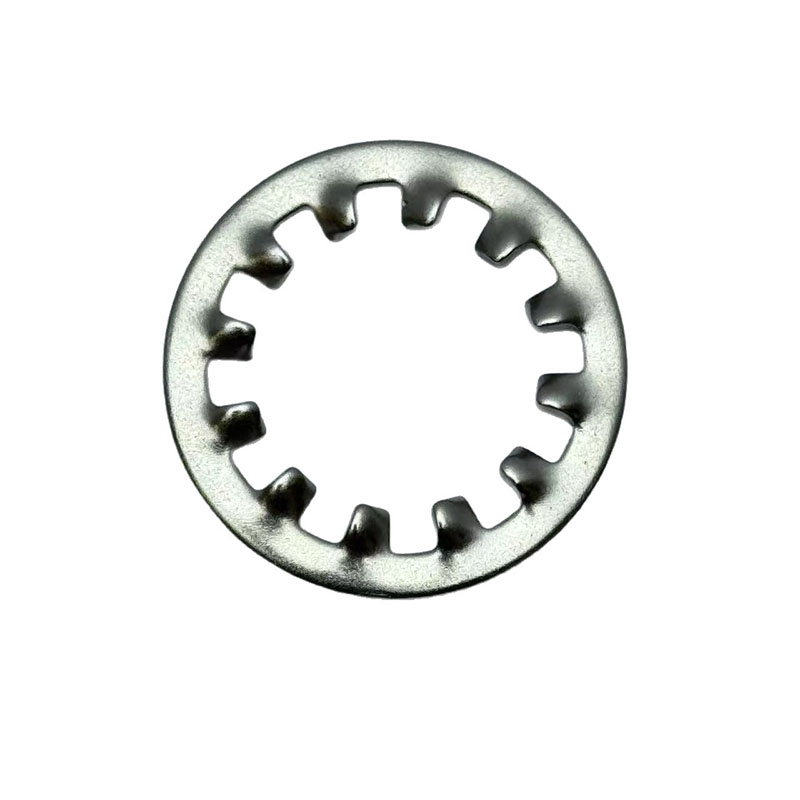

Rondelle dentate di bloccaggio Denti interni

La fabbrica di Xiaoguo® è in grado di fornire vari tipi di rondelle dentate con denti interni in diversi materiali. Può soddisfare le diverse esigenze di personalizzazione dei clienti, comprese dimensioni speciali, trattamenti superficiali speciali, ecc., per soddisfare le esigenze di utilizzo dei clienti in diversi ambienti di lavoro.

Invia richiesta

Descrizione del prodotto

Le guarnizioni di bloccaggio a dente esterno e a dente interno sono due prodotti simili progettati per diversi scenari applicativi. La guarnizione dentata con denti interni è più "delicata", mentre la guarnizione dentata esterna è più "aggressiva". La differenza fondamentale tra loro sta nella posizione dei denti, che determina le rispettive aree di competenza.

Confronto Rondelle dentate denti interni Dente esterno

Aspetto e forma dei denti I denti si trovano sull'anello interno della guarnizione e si estendono verso l'interno. I denti si trovano sull'anello esterno della guarnizione e si estendono verso l'esterno, ricordando le stelle.

Principio di bloccaggio Durante il serraggio, i denti dell'anello interno "mordono" la parte inferiore della testa della vite o del bullone, fornendo una forza di attrito anti-allentamento. Durante il serraggio, i denti dell'anello esterno "mordono" contemporaneamente la superficie sotto la testa dell'elemento di fissaggio e la superficie di installazione del componente collegato.

Vantaggio principale Nessun danno al pezzo: l'anello esterno è liscio e non graffierà né danneggerà la superficie di installazione. Prestazioni anti-allentamento più elevate: incastro su entrambi i lati, particolarmente adatto per applicazioni soggette a vibrazioni e forti carichi torsionali.

Tipo di vite adattivo Utilizzato principalmente per viti con dimensioni della testa più piccole. Adatto per viti con teste più grandi

Principali scenari applicativi È comunemente utilizzato per componenti interni e pannelli di automobili, apparecchiature elettroniche di precisione, elettrodomestici, ecc. È ampiamente utilizzato in campi che richiedono una forza di serraggio maggiore, come macchinari pesanti, telai, apparecchiature di grande potenza e macchine industriali che resistono a vibrazioni elevate.

Passaggi di installazione

L'installazione delle Rondelle Dentate a denti interni è molto semplice. Il punto chiave è che la direzione sia corretta.

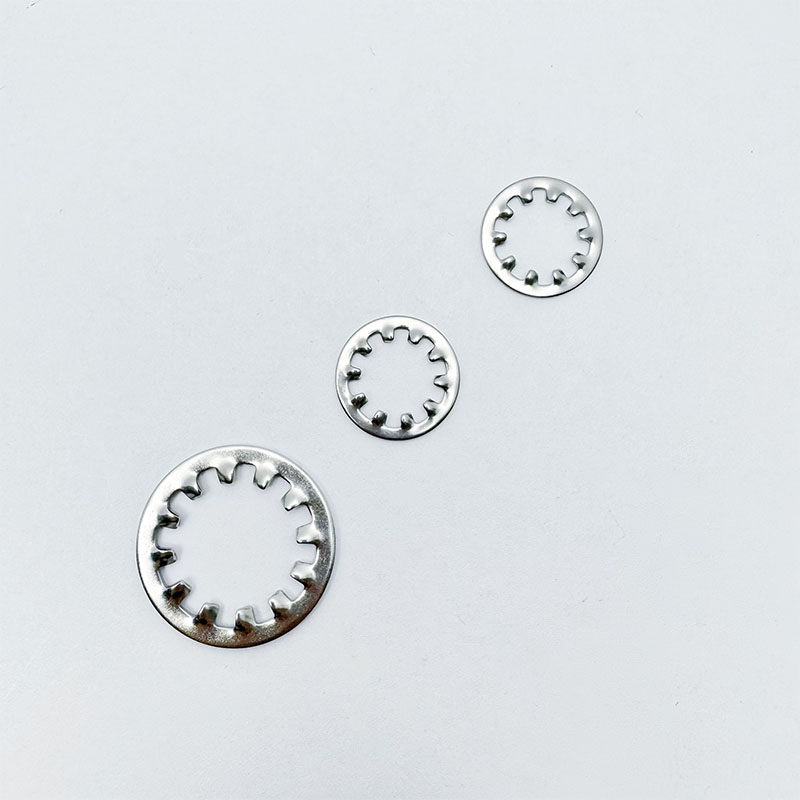

Toothed Lock Washers Internal Teeth

（1）Confermare le specifiche

Assicurarsi che il diametro interno dei denti interni delle rondelle dentate corrisponda al diametro del bullone.

Controllare se i denti della guarnizione sono integri e senza alcuna deformazione.

（2）Pulire la superficie di contatto

Rimuovere l'olio, la vernice e la limatura di ferro dal fondo della testa del bullone e dalla superficie del pezzo.

Se utilizzata per la messa a terra elettrica, assicurarsi che i denti della guarnizione possano penetrare nello strato di vernice o ossido.

（3）Posizionare la lavatrice (la direzione è fondamentale)

Posizionare i denti interni delle rondelle dentate sul bullone.

La superficie del dente deve essere rivolta verso la testa del bullone o del dado (ovvero i denti devono essere orientati verso la superficie del componente da serrare).

La superficie liscia e piana è rivolta verso il lato esterno della testa del bullone.

（4）Inserire il bullone

Passare il bullone con la rondella attaccata attraverso il foro del pezzo.

Pre-serrare manualmente il dado o il bullone per garantire che le filettature siano correttamente allineate.

（5）Stringere

Utilizzare una chiave dinamometrica e serrare i bulloni secondo i valori di coppia standard.

Durante il processo di serraggio, i denti si incastreranno automaticamente nella superficie di contatto.

Non è necessaria alcuna regolazione aggiuntiva della coppia; la coppia standard sarà sufficiente.

（6）Verifica

Per le applicazioni di messa a terra elettrica, è possibile utilizzare un multimetro per misurare la conduttività su entrambi i lati della guarnizione per confermare che i denti hanno perforato il rivestimento.

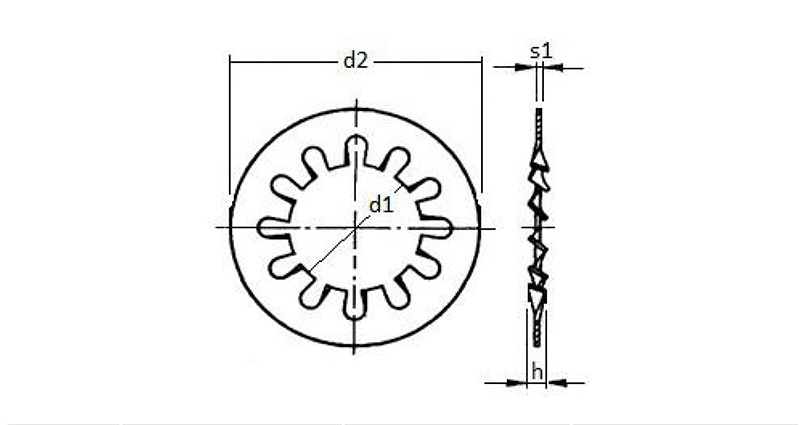

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Le informazioni e i disegni forniti sono solo di riferimento

Domande frequenti

（1）Come vengono confezionati per l'esportazione?

L'imballaggio interno è costituito da sacchetti di plastica e scatole di carta, mentre l'imballaggio esterno è costituito da cartoni e pallet standard per l'esportazione. Ciascun dente interno delle rondelle dentate non ha una protezione indipendente, ma l'imballaggio è sufficiente per evitare che si graffino a vicenda durante il trasporto.

（2）Le rondelle dentate interne possono essere utilizzate con viti a testa svasata?

Sì, ma è necessario notare che la superficie del dente deve comunque essere rivolta verso il pezzo. Poiché la testa della vite a testa svasata è conica, i denti interni della rondella potrebbero non essere in grado di entrare completamente in contatto con la superficie inferiore della testa, con conseguente effetto di bloccaggio leggermente inferiore.
