Rondelle di bloccaggio a denti interni standard

Per le viti con testa piccola, l'acquisto delle rondelle di bloccaggio dei denti interni standard Xiaoguo® è la scelta ideale. Il design dei denti interni garantisce che tutti i denti possano entrare in contatto con la testa della vite, ottenendo così un bloccaggio efficace.

Invia richiesta

Descrizione del prodotto

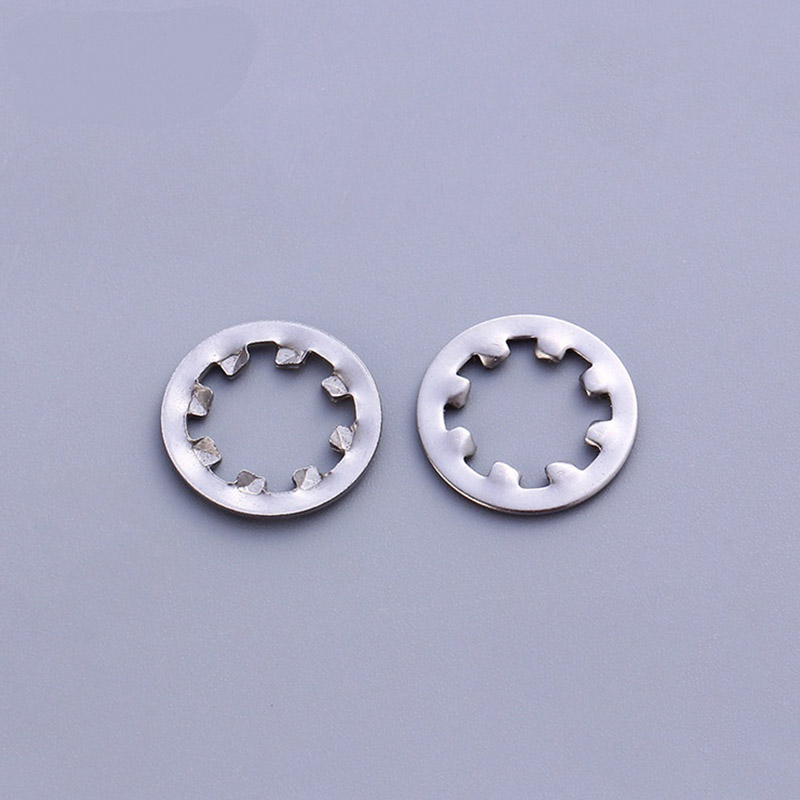

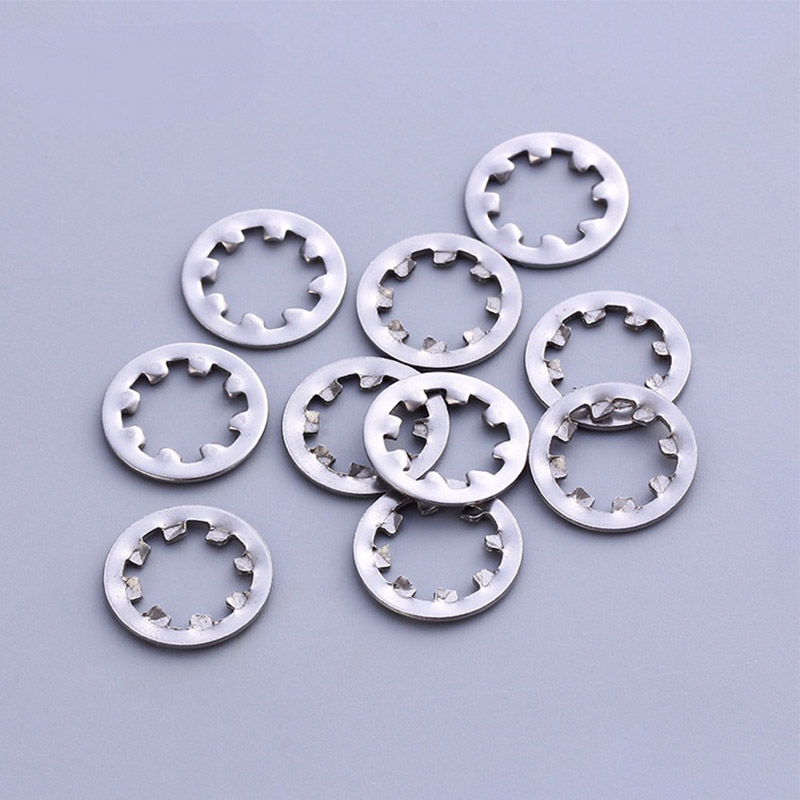

Le rondelle di bloccaggio a dente interno standard sono un tipo di rondella antiallentamento, con strutture a forma di dente disposte verso l'interno sulla sua superficie. La sua forma è un sottile anello di metallo, con un anello dentellato al centro e un cerchio esterno liscio e piatto. Quando si stringe la vite, questi denti si incastrano nella testa della vite e nella superficie del componente dell'attrezzatura, facendo affidamento sulla forza di attrito e sulla forza del morso per impedire l'allentamento della vite. In termini semplici, tra la testa della vite e la superficie del componente dell'attrezzatura viene aggiunto un "blocco" che impedisce l'allentamento della vite durante il funzionamento dell'attrezzatura a causa dell'elevata frequenza di vibrazione.

Principio di funzionamento

Il principio di funzionamento del giunto standard per rondelle dentate interne è in realtà abbastanza semplice. Si basa principalmente su due funzioni: "impegno dei denti + pressione elastica" per evitare l'allentamento.

（1）Digrignamento dei denti

L'anello interno delle rondelle di bloccaggio a denti interni standard ha una serie di denti affilati. Quando il bullone o il dado viene serrato, questi denti penetreranno nelle due superfici a contatto:

La superficie inferiore (superficie metallica) della testa della vite/dado

La superficie del pezzo (a volte penetra anche nello strato di vernice o ossido)

Una volta inseriti i denti è come se sotto la testa della vite fosse stato posizionato un anello di “mini-bloccaggi”. Se la vite tenta di ruotare all'indietro da sola, questi denti la afferrano saldamente e ne impediscono lo spostamento, impedendone così l'allentamento.

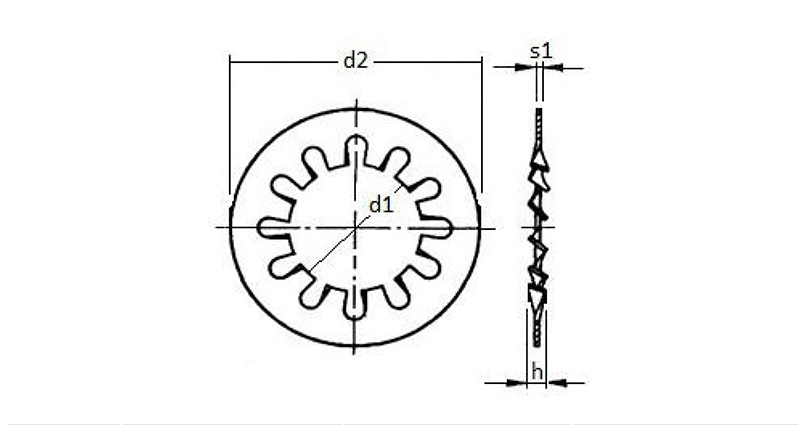

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Le informazioni e i disegni forniti sono solo di riferimento

（2）Pressione elastica

La rondella stessa è elastica. Dopo essere state serrate, le rondelle di sicurezza interne standard vengono appiattite, ma il suo materiale cerca sempre di tornare alla sua forma originale, quindi genera continuamente una spinta inversa e una forza di rimbalzo verso l'alto.

Questa forza elastica agisce sui fili, aumentando l'attrito tra i fili. Con un maggiore attrito, le viti hanno naturalmente meno probabilità di allentarsi.

（3）L'effetto combinato dei due

Il bloccaggio meccanico fornisce una resistenza anti-rotazione diretta

Il precarico elastico aumenta l'attrito del filo e contemporaneamente compensa piccole vibrazioni o scorrimento del materiale.

I due lavorano insieme, garantendo che le rondelle di bloccaggio dei denti interni standard possano prevenire efficacemente l'allentamento del bullone anche in ambienti soggetti a vibrazioni, urti o dilatazione e contrazione termica.
