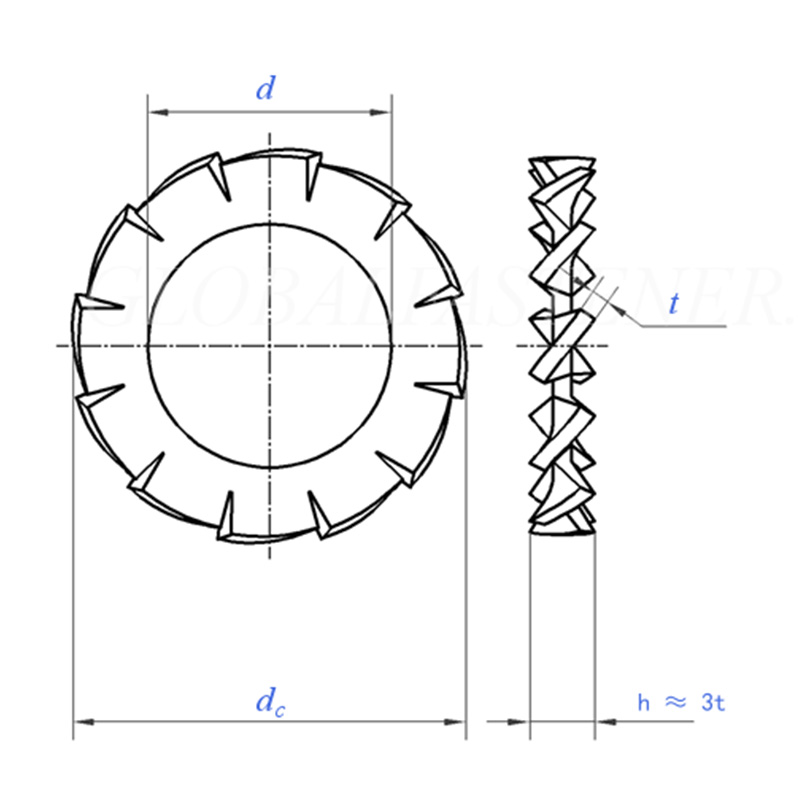

Rondelle di bloccaggio dentate seghettate esterne

I tipi di rondelle di sicurezza dentate seghettate esterne sono classificati principalmente in base ad aspetti quali la struttura della forma del dente, la resistenza al carico e le funzioni speciali.

（1）DIN 6798

Lo standard DIN 6798 è la specifica più utilizzata per le rondelle dentate dentate esterne e consiste principalmente di tre forme:

①Anello di bloccaggio seghettato esterno

I denti si trovano sull'anello esterno e sono disposti in modo sovrapposto, fornendo la più ampia area di contatto.

②Anello di bloccaggio seghettato interno

I denti si trovano sull'anello interno e sono adatti per viti a testa piccola.

③Anello di bloccaggio conico scanalato

Struttura conica, angolo svasato 90°

（2）BN vs EOW

In base alla classificazione della resistenza al carico, le rondelle di bloccaggio dentate seghettate esterne sono suddivise in tipo standard e tipo per carichi pesanti.

① Tipo standard BW

Ha una profondità dei denti regolare, si adatta al normale uso industriale e ai comuni lavori di assemblaggio. Usi comuni: prodotti elettronici, macchinari generali, apparecchiature di automazione.

② Tipo per carichi pesanti EOW

Viene fornito con denti più profondi e migliori prestazioni anti-allentamento, adatto per luoghi con forti vibrazioni e carichi pesanti. Usi comuni: ricambi auto, macchinari ad alte vibrazioni, progetti di costruzione e strutture in acciaio.

（3）Funzione speciale

①EOW Sovrapposizione

Una speciale struttura a denti sovrapposti, appositamente progettata per applicazioni con coppia relativamente debole. Rispetto al comune tipo di dente esterno, è adatto a superfici di appoggio irregolari, ha un'area di contatto più ampia e favorisce la distribuzione del carico.

②Banda larga/stretta

In base ai requisiti dei diversi spazi applicativi, vengono forniti (RDEFL/RDIFL) e (RDIFS) per soddisfare le diverse esigenze dell'area di contatto.

③Rondella doppia dentata RDD

Sia la superficie interna che quella esterna sono seghettate, adatte per applicazioni dove sono necessari requisiti anti-allentamento più elevati.

Domande frequenti

(1) Le rondelle di bloccaggio dentate seghettate esterne sono efficaci contro le vibrazioni elevate?

Sì, la guarnizione del dente esterno è più adatta per ambienti ad alte vibrazioni rispetto alla guarnizione del dente interno, perché ha un'area di contatto più ampia tra i denti e un impegno più profondo.

（2）I denti danneggeranno materiali morbidi come alluminio o plastica?

Giusto. I denti affilati penetrano nei materiali più morbidi e lasciano ammaccature o addirittura crepe. Per le parti in alluminio, è possibile inserire una rondella piatta tra la rondella di sicurezza e il pezzo in lavorazione per svolgere un ruolo tampone. Per quanto riguarda le parti in plastica, non utilizzare direttamente le rondelle dentate esterne. È meglio scegliere le rondelle dentate interne o utilizzare invece una rondella piatta più grande.

（3）Qual è la durezza tipica delle rondelle di bloccaggio dentate seghettate esterne in acciaio per molle?

Dopo il trattamento termico, la durezza è solitamente di 40–50 HRC (circa 400–530 HV).
