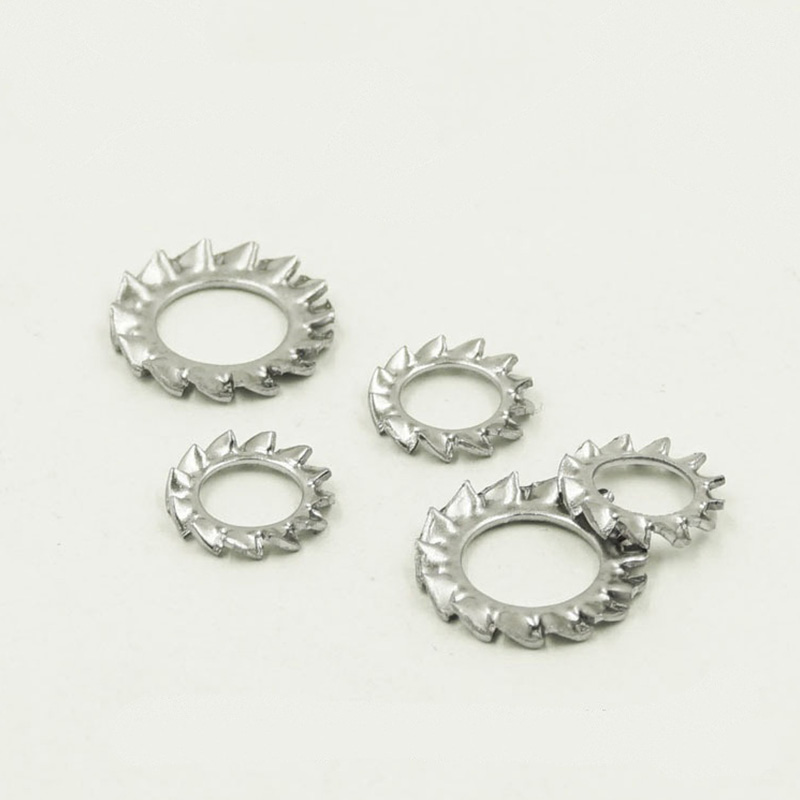

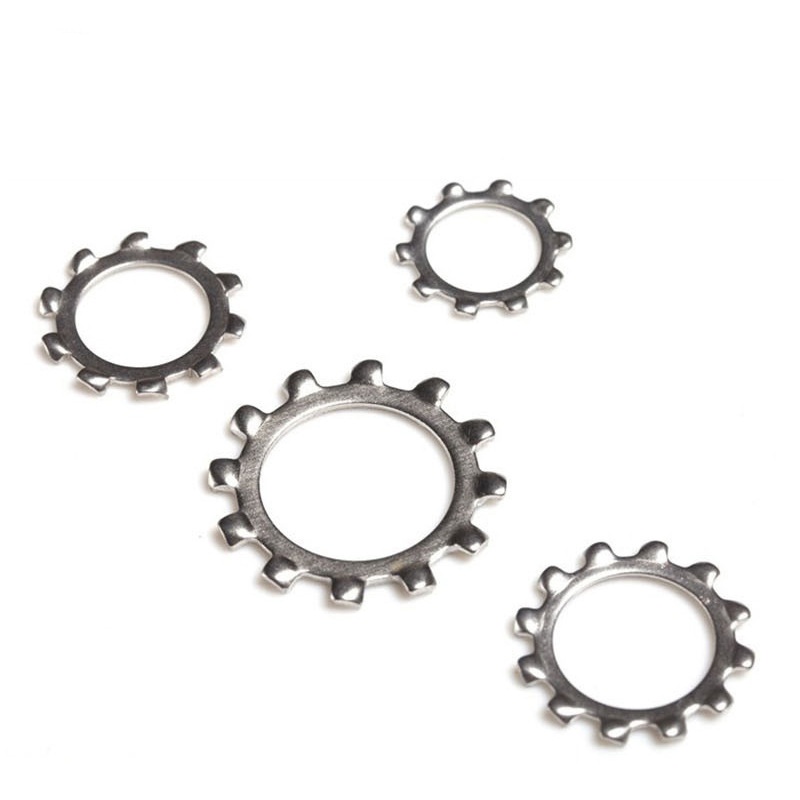

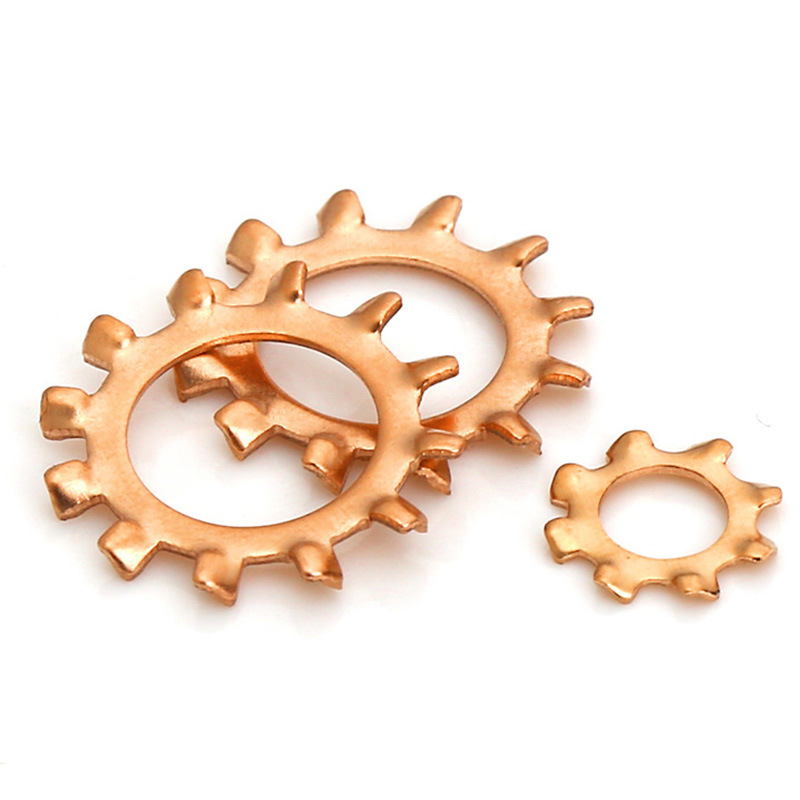

Rondella di sicurezza seghettata esterna

La rondella di sicurezza seghettata esterna prodotta dalla fabbrica Xiaoguo® ha un'eccellente resistenza agli urti e prestazioni anti-allentamento. Quando utilizzati, i denti esterni verranno incastonati nella testa del bullone e nella superficie del pezzo, impedendo così l'allentamento del bullone.

Invia richiesta

Descrizione del prodotto

Le rondelle di bloccaggio seghettate esterne sono guarnizioni antiallentamento con denti attorno al bordo esterno. I denti si estendono radialmente dal cerchio esterno della rondella.

Quando si stringono bulloni o dadi, questi denti esterni fanno presa sulla superficie della parte. Aumenta l'attrito e forma un blocco meccanico, quindi il dispositivo di fissaggio non si allenterà facilmente.

Rispetto alle rondelle di sicurezza a denti interni, lo stile dei denti esterni si adatta meglio alle parti con dimensioni esterne maggiori. Distribuisce la pressione in modo uniforme e offre un effetto di bloccaggio costante. La guarnizione dentata interna viene utilizzata principalmente sotto le teste delle viti più piccole, mentre la rondella dentellata esterna viene utilizzata principalmente sotto i dadi o per elementi di fissaggio con teste più grandi.

Principio di funzionamento

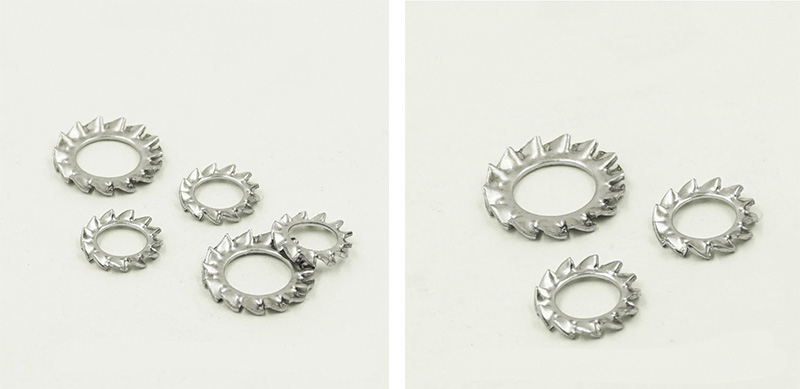

Outer Serrated Lock Washer

Il principio di funzionamento della rondella di sicurezza seghettata esterna è in realtà abbastanza semplice. Si basa principalmente su due cose:

（1）I denti penetrano direttamente nella superficie di contatto.

Questo tipo di rondella ha un cerchio di denti affilati sul bordo esterno. Quando si stringono bulloni o dadi, i denti vengono premuti su due superfici a contatto: la parte inferiore della testa del bullone o del dado e la superficie della parte installata.

Dopo che i denti sono affondati, funziona come un anello di punte sotto l'elemento di fissaggio. Se il bullone inizia ad allentarsi naturalmente, questi denti lo tengono stretto e ne impediscono la rotazione.

(2) La rondella stessa fornisce elasticità.

La rondella di sicurezza seghettata esterna non è completamente piatta; ha di per sé un certo grado di elasticità. Dopo essere stato stretto, si appiattisce, ma il materiale vuole sempre ritornare alla sua forma originale, quindi esercita continuamente una forza verso l'alto. Questa forza aumenta l'attrito tra le filettature, riducendo la probabilità che la vite si allenti.

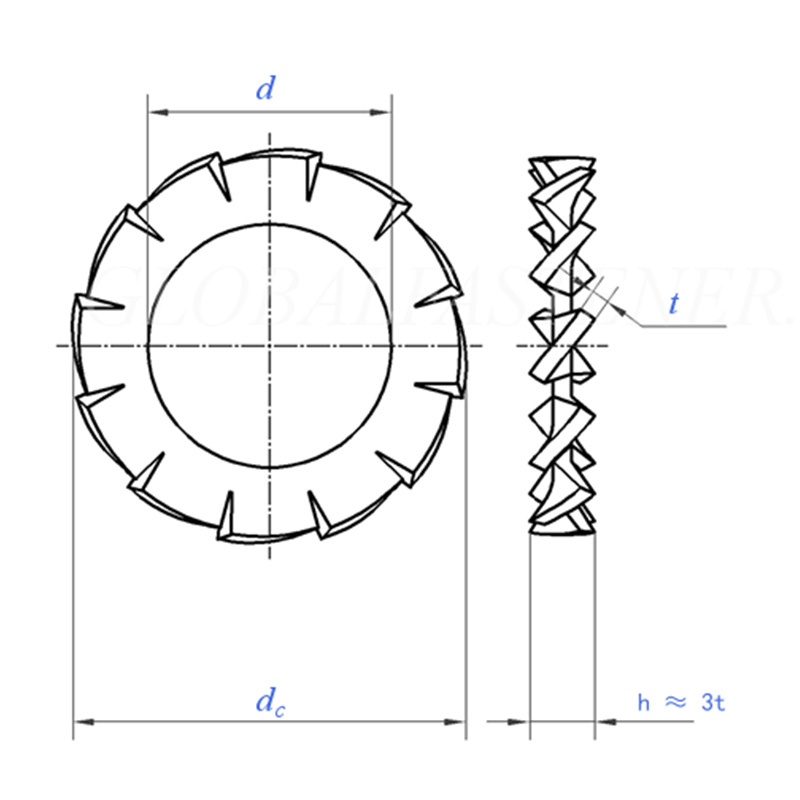

Outer Serrated Lock Washer

Misurare		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=dimensione nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	massimo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=dimensione nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numero di denti	min	9	9	9	9	10	11	11	12	14	14
per 1000 unità kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Per diametro nominale della filettatura		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Misurare		10.5	13	15	17	19	21	23	25	28	31
d	min=dimensione nominale	10.5	13	15	17	19	21	23	25	28	31
d	massimo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensione nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numero di denti	min	16	16	18	18	18	20	20	20	22	22
per 1000 unità kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Per diametro nominale della filettatura		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Qual è la differenza tra la rondella di sicurezza seghettata esterna e le rondelle di sicurezza dentate interne?

Versione con denti esterni: i denti sono disposti sul cerchio esterno, si adattano a dispositivi di fissaggio con teste relativamente grandi.

Versione con denti interni: i denti sono sul cerchio interno, con un bordo esterno liscio e liscio. Questo stile si abbina perfettamente alle viti con testa piccola.

(2) Fornite campioni per i test?

SÌ. I campioni di inventario di dimensioni standard sono gratuiti (il costo di spedizione è a carico del cliente) e il tempo di consegna è di 2-5 giorni.

(3) Qual è il MOQ e il tempo di consegna per l'ordine all'ingrosso?

Per le specifiche standard, il MOQ è generalmente di 1.000 - 5.000 pezzi per specifica. Il tempo di consegna è di circa 15 - 25 giorni. Il rivestimento in acciaio inossidabile o Dacromet potrebbe richiedere più tempo.
