Rondella di sicurezza seghettata esterna M6

Le rondelle di sicurezza seghettate esterne M6 prodotte dalla fabbrica Xiaoguo® sono altamente convenienti. Con un prezzo unitario relativamente basso, possono fornire prestazioni anti-allentamento affidabili e sono particolarmente adatti per attività di assemblaggio su larga scala.

Invia richiesta

Descrizione del prodotto

Quando si installa e si utilizza la rondella di sicurezza seghettata esterna M6, i seguenti punti richiedono particolare attenzione.

（1）Utilizzo singolo

Dopo aver rimosso la rondella di sicurezza seghettata esterna M6, se i denti si sono deformati in modo permanente, non possono essere riutilizzati; in caso contrario non potranno svolgere la funzione antiallentamento.

（2）Non adatto per materiali morbidi

I denti possono mordere profondamente l'alluminio, la plastica e le sottili piastre di acciaio, provocando rientranze o screpolature. Si consiglia di aggiungere una rondella piatta sotto la rondella di bloccaggio seghettata esterna M6 per ammortizzare.

（3）Prestare attenzione al rivestimento superficiale

Se sulla superficie del pezzo è presente uno strato di vernice o galvanica, i denti potrebbero penetrare nel rivestimento e lasciare segni. Quando ci sono requisiti per l'aspetto, scegli attentamente.

（4）Cercare di utilizzare il più possibile elementi di fissaggio di grandi dimensioni.

La rondella dentata esterna è adatta per bulloni con teste più grandi come teste esagonali, teste tonde e teste piatte; per le viti a testa piccola è opportuno scegliere una guarnizione del dente interno.

（5）Controllo della coppia

Un serraggio eccessivo può causare il completo appiattimento dei denti e la perdita di elasticità; una coppia insufficiente impedirà un corretto adattamento. Pertanto è fondamentale operare rispettando rigorosamente i valori consigliati.

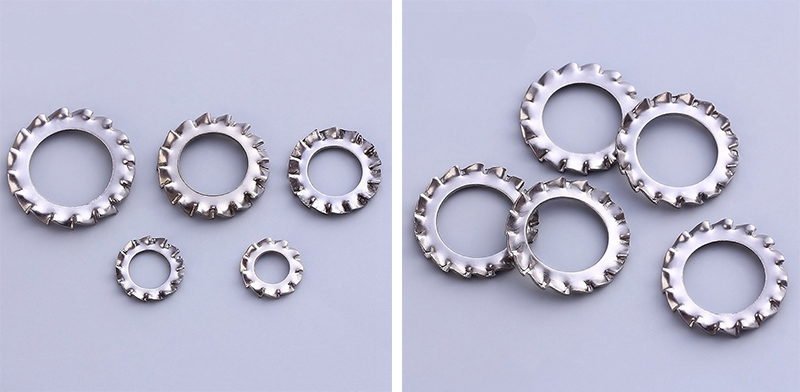

M6 Outer Serrated Lock Washer

Errori comuni e soluzioni

(1) Dopo il serraggio, il bordo esterno della rondella di sicurezza seghettata esterna M6 si solleva.

Possibili cause:La lavatrice è installata nella direzione sbagliata.

Soluzione: rimuoverlo e reinstallarlo con la superficie del dente rivolta verso il dispositivo di fissaggio.

（2）I bulloni si stanno ancora allentando.

Possibili cause:Coppia insufficiente/Riutilizzo delle rondelle

Soluzione: controllare il valore della coppia. /Se è stata smontata e rimontata, sostituire la nuova rondella.

（3）La resistenza di terra è troppo elevata.

Possibili cause:I denti non hanno perforato il rivestimento.

Soluzione: pulire la superficie di contatto o raschiare leggermente il rivestimento e quindi serrare nuovamente.

（4）La superficie del pezzo è gravemente graffiata.

Possibili cause: la rondella di bloccaggio seghettata esterna M6 viene premuta direttamente contro la superficie morbida.

Soluzione: aggiungere una rondella piatta sotto la rondella o sostituirla con una rondella dentata interna.

M6 Outer Serrated Lock Washer

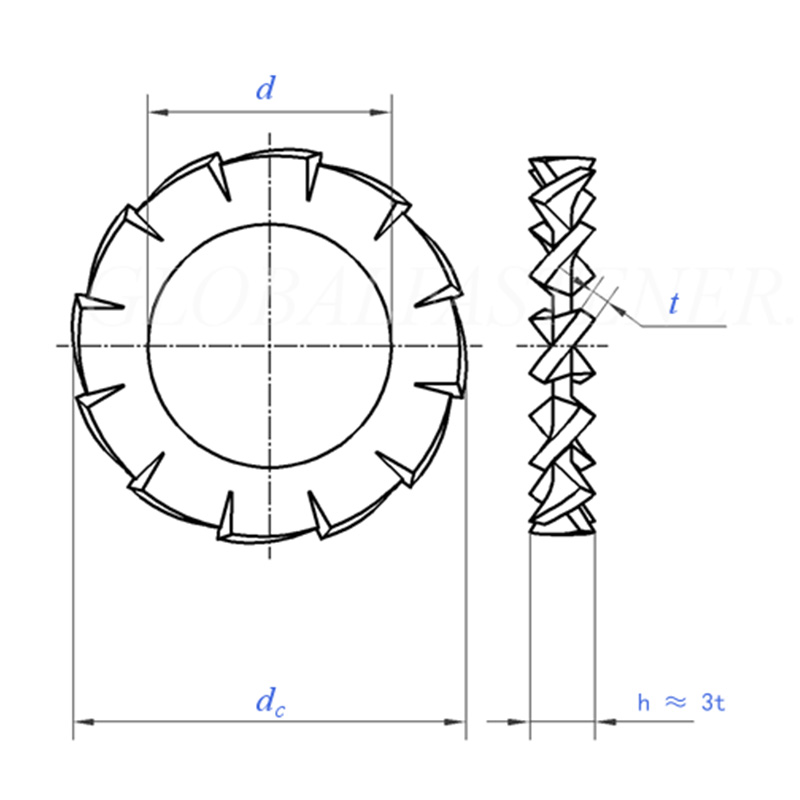

Misurare		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=dimensione nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	massimo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=dimensione nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numero di denti	min	9	9	9	9	10	11	11	12	14	14
per 1000 unità kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Per diametro nominale della filettatura		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Misurare		10.5	13	15	17	19	21	23	25	28	31
d	min=dimensione nominale	10.5	13	15	17	19	21	23	25	28	31
d	massimo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensione nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numero di denti	min	16	16	18	18	18	20	20	20	22	22
per 1000 unità kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Per diametro nominale della filettatura		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
