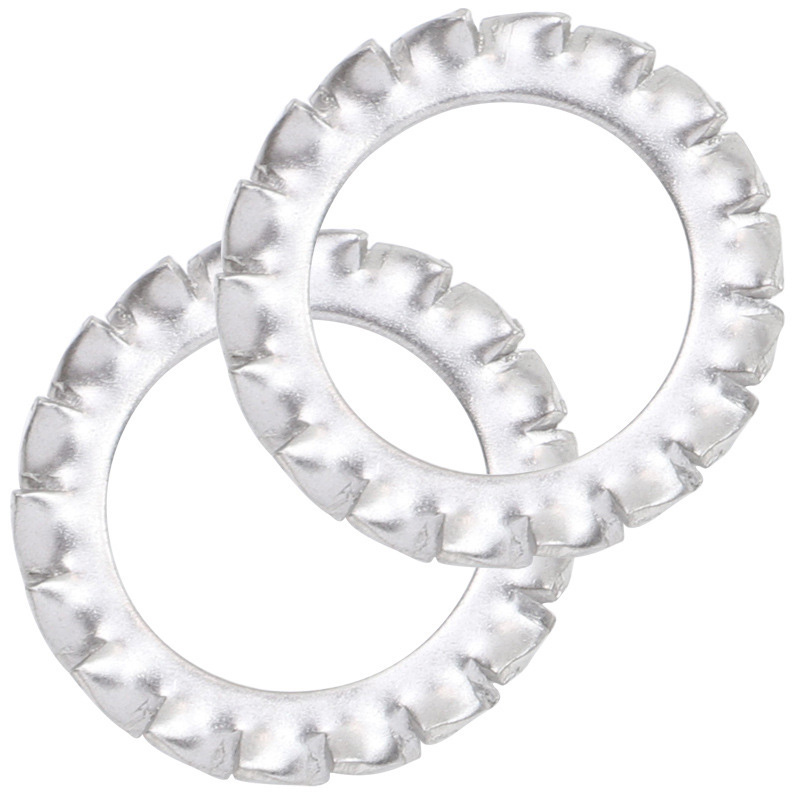

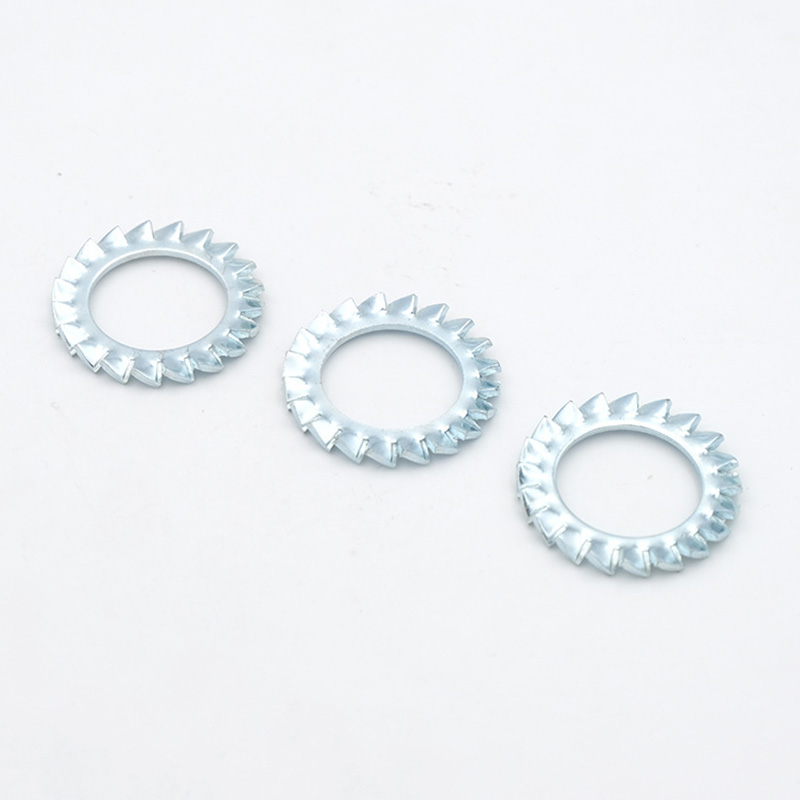

Rondelle di bloccaggio dentellate esterne M3

Le rondelle di bloccaggio con dentatura esterna M3 prodotte dalla fabbrica Xiaoguo® hanno una buona riutilizzabilità. Se i denti esterni delle rondelle risultano leggermente usurati dopo l'uso, possono essere riutilizzati in punti non critici a seconda della situazione.

Invia richiesta

Descrizione del prodotto

Sebbene le rondelle di bloccaggio con dentatura esterna M3 siano di piccole dimensioni, hanno una vasta gamma di applicazioni. Con la sua struttura compatta, la forza di bloccaggio affidabile e la conduttività, svolge un ruolo importante in molti campi.

（1）Robot, macchinari di precisione

Fissaggio con bulloni per apparecchiature ad alta precisione e ad alte vibrazioni come giunti di robot industriali, staffe di motori e moduli lineari

（2）Elettronica di consumo

Il telaio dei telefoni cellulari, i supporti motore dei droni, le strutture di supporto per dispositivi VR/AR, le strutture interne dei controller di gioco, ecc., tutti questi punti di connessione ad alta resistenza e miniaturizzati

（3）Nuova industria energetica

Le rondelle di bloccaggio con dentellatura esterna M3 vengono utilizzate in scenari chiave all'interno delle stazioni di ricarica, come moduli elettrici, moduli di batterie per l'accumulo di energia e inverter fotovoltaici, dove sono richieste resistenza alla corrosione e resistenza alle vibrazioni.

（4）Mobili e forniture per ufficio

Misure antiallentamento per il collegamento tra base e schienale di sedie da ufficio, scaffali metallici, vetrine, corpi illuminanti, ecc. durante i processi di smontaggio e montaggio

（5）Attrezzatura ottica e fotografica

I meccanismi di regolazione interna, i supporti delle lenti, i dispositivi di fissaggio pan-tilt, ecc. degli strumenti di precisione hanno la richiesta di connessioni di piccole dimensioni e ad alta resistenza

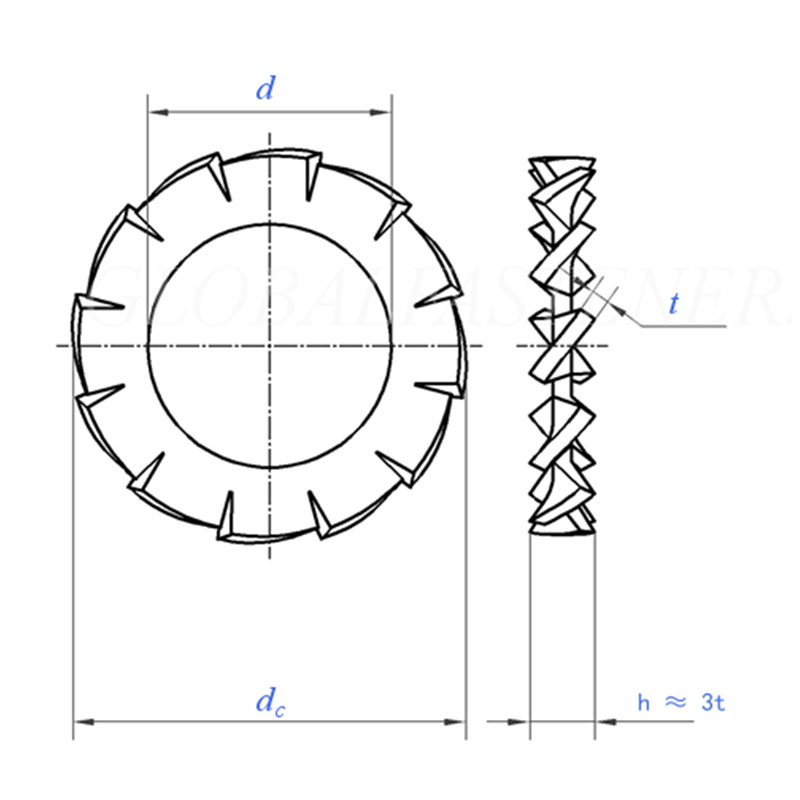

M3 External serrations Lock Washers

Misurare		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=dimensione nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	massimo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=dimensione nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numero di denti	min	9	9	9	9	10	11	11	12	14	14
per 1000 unità kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Per diametro nominale della filettatura		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Misurare		10.5	13	15	17	19	21	23	25	28	31
d	min=dimensione nominale	10.5	13	15	17	19	21	23	25	28	31
d	massimo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensione nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numero di denti	min	16	16	18	18	18	20	20	20	22	22
per 1000 unità kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Per diametro nominale della filettatura		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Punti di forza fondamentali

Le rondelle di bloccaggio con dentatura esterna M3 possono essere utilizzate in tanti scenari principalmente grazie alle sue numerose e potenti caratteristiche.

(1) Anti-vibrazione e anti-allentamento

Le rondelle di bloccaggio con dentatura esterna M3 sono uno strumento professionale per resistere alle vibrazioni. La sua struttura dentata esterna è progettata specificamente per "impedire l'allentamento degli elementi di fissaggio in un ambiente vibrante", soprattutto nelle apparecchiature con carichi dinamici e movimento continuo.

（2）Messa a terra elettrica

I denti affilati possono facilmente penetrare nello strato di ossido o nel rivestimento della superficie metallica, creando un percorso elettrico stabile.

（3）Risparmio di spazio

Per l'interno di attrezzature di precisione, le rondelle dentellate esterne M3 possono essere installate direttamente sotto la testa dell'elemento di fissaggio, occupando quasi senza spazio aggiuntivo.

（4）Sono disponibili opzioni di materiale

Le persone possono scegliere materiali diversi in base all'ambiente applicativo specifico. L'acciaio per molle ha un'elevata resistenza e l'acciaio inossidabile è resistente alla ruggine, rendendolo adatto a vari scenari.

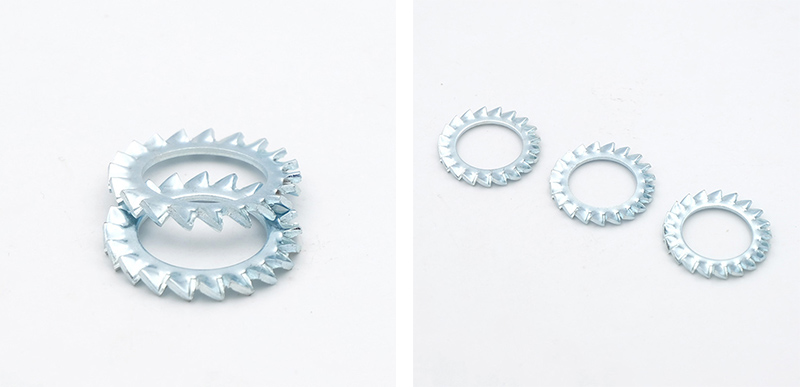

M3 External serrations Lock Washers
