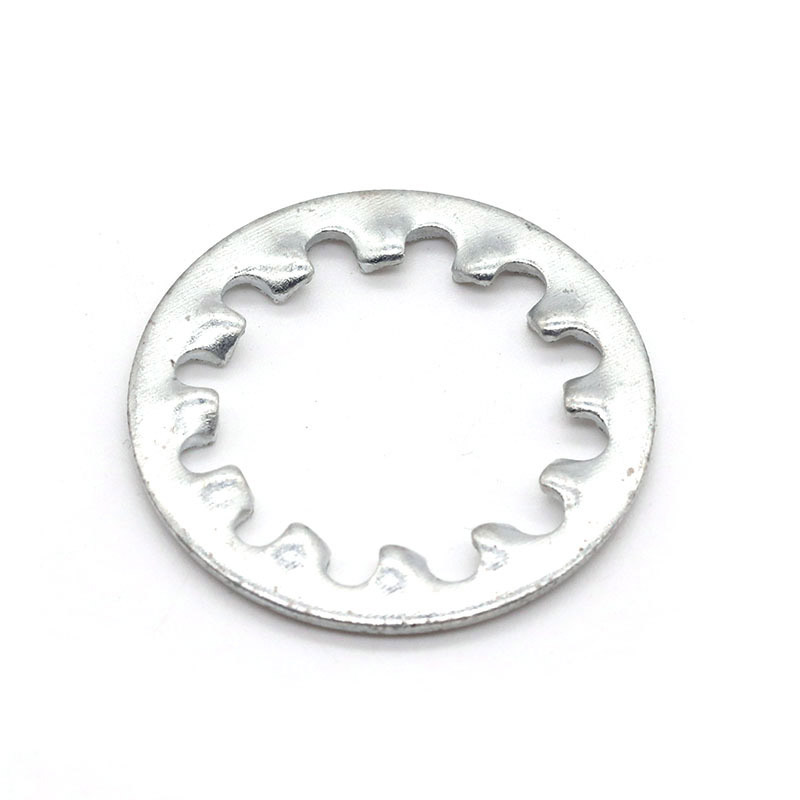

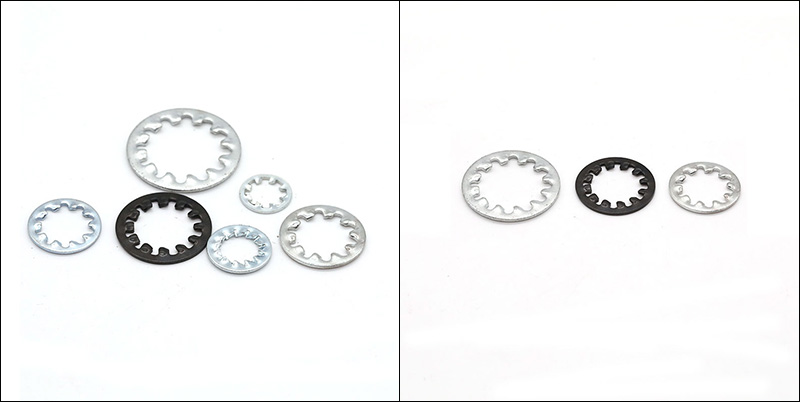

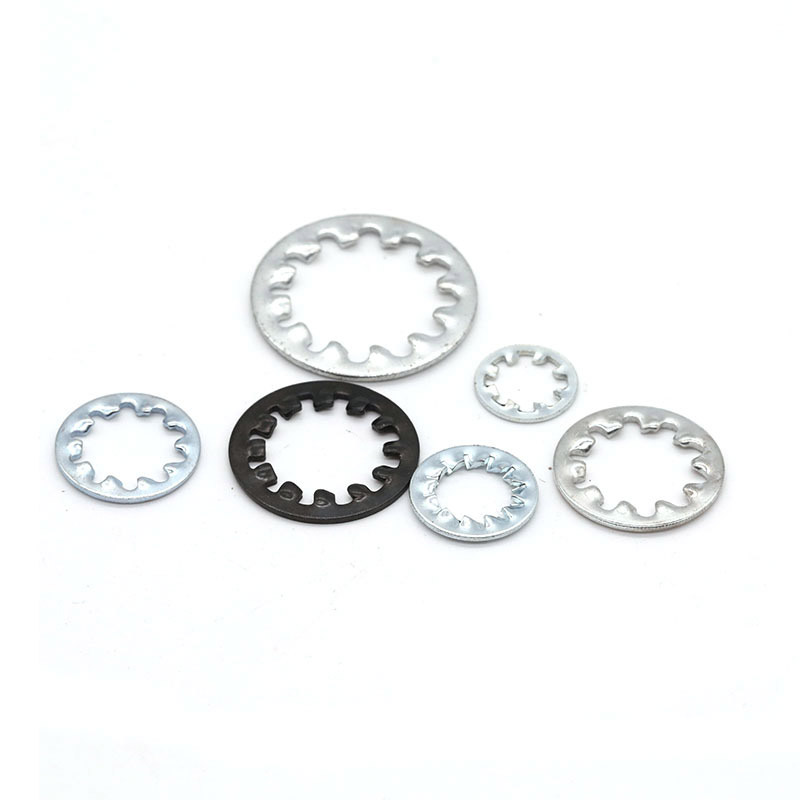

Rondelle di bloccaggio con denti interni

Le Rondelle di Sicurezza con Denti Interni si dividono principalmente in tipo standard (Tipo AW) e tipo pesante (Tipo IOW). La differenza fondamentale tra loro risiede nella profondità e nella forza della forma dell'ingranaggio.

（1）Digitare AW

Caratteristica principale: adozione di un design degli ingranaggi interni più densamente imballato per distribuire il carico

Principio di bloccaggio:Aumentando il numero di punti di contatto durante il morso, si utilizza l'attrito per prevenire l'allentamento.

Materiali preferiti: acciaio al carbonio convenzionale o acciaio inossidabile economico (come SUS304)

Capacità di carico: adatto per carichi medi e bassi, fissaggio leggero

Costo:Di tipo economico

Applicazione tipica: le rondelle di sicurezza tipo AW con dentatura interna sono adatte per circuiti elettronici, schede PCB, elettrodomestici, cruscotti e altri dispositivi a carico leggero.

（2）Digitare IOW

Caratteristica principale: i denti sono più profondi, più affilati e più spessi, con una maggiore forza di morso.

Principio di bloccaggio: Utilizzando le punte dei denti per "afferrare e mordere" la superficie metallica, viene generata una forza di bloccaggio meccanica.

Materiale: realizzato in acciaio per molle 65Mn, durezza HRC 39-50

Prestazioni di carico: adatto per ambienti di lavoro con carichi pesanti e forti vibrazioni

Caratteristica del costo: ottimo rapporto qualità-prezzo per prestazioni affidabili

Applicazione: le rondelle di sicurezza IOW con denti interni sono ideali per parti pesanti. Ampiamente utilizzato su telai e motori automobilistici, macchinari industriali e attrezzature di sollevamento per l'edilizia.

In poche parole, quale scegliere tra AW standard e IOW per carichi pesanti dipende principalmente dallo stress di lavoro sui bulloni. Per usi con carichi leggeri come l'elettronica e gli elettrodomestici, il tipo AW normale è sufficiente e più economico.

Per situazioni con forti vibrazioni o impatti, come automobili e grandi macchinari industriali, scegli il tipo IOW per carichi pesanti per mantenere fissati i giunti a bullone.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

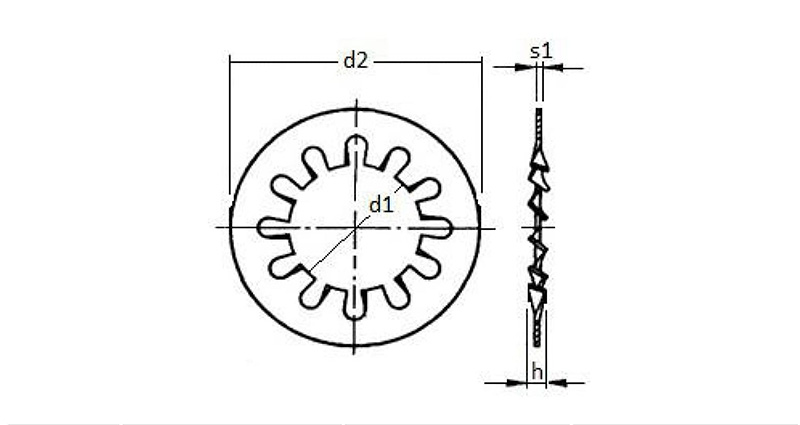

Le informazioni e i disegni forniti sono solo di riferimento

Potresti volerlo sapere

（1）Quale stile dovrei utilizzare per le installazioni dei motori automobilistici?

Suggeriamo di utilizzare le rondelle dentate interne IOW. Funzionano benissimo per impedire che le viti si allentino.

（2）Disponete di versioni in acciaio inossidabile per entrambi gli stili?

Sicuro. Entrambi i tipi AW e IOW possono essere forniti in acciaio inossidabile, come il grado A2/304 e A4/316.

（3）Qual è la differenza di durezza tra i tipi IOW e AW?

Le rondelle standard AW in acciaio al carbonio hanno solitamente una durezza di HRC 35-45. La versione in acciaio al carbonio IOW per impieghi gravosi è più dura, con una durezza generalmente compresa tra HRC 42 e 50.
