Dadi a saldare esagonali

Acquista immediatamente i dadi a saldare esagonali Xiaoguo®. Questi dadi presentano tre sporgenze di saldatura distribuite uniformemente nella parte inferiore. La corrente è concentrata, il nucleo di saldatura è stabile e i dadi non si allenteranno mai dopo la saldatura. Ciò previene efficacemente il problema della deviazione del dado durante il processo di saldatura.

Modello:JIS B1196-1.1-1982

Invia richiesta

Descrizione del prodotto

I dadi a saldare esagonali sono un tipo di elementi di fissaggio specializzati conformi allo standard DIN 929. Presentano una forma esagonale e tre sporgenze di saldatura nella parte inferiore (alcune con perni di posizionamento). Sono fissati permanentemente alle lamiere mediante saldatura a punti a resistenza e prevedono un foro filettato interno ad alta resistenza per i successivi collegamenti bullonati. La loro caratteristica fondamentale è che non si allentano mai dopo la saldatura. I dadi a saldare esagonali sono ampiamente utilizzati in settori quali automobili, lamiere e stampi. Sono impiegati anche in luoghi in cui non è possibile utilizzare dadi normali o dove è richiesta una connessione filettata salda e permanente, fungendo da punto di connessione fisso con filettatura interna.

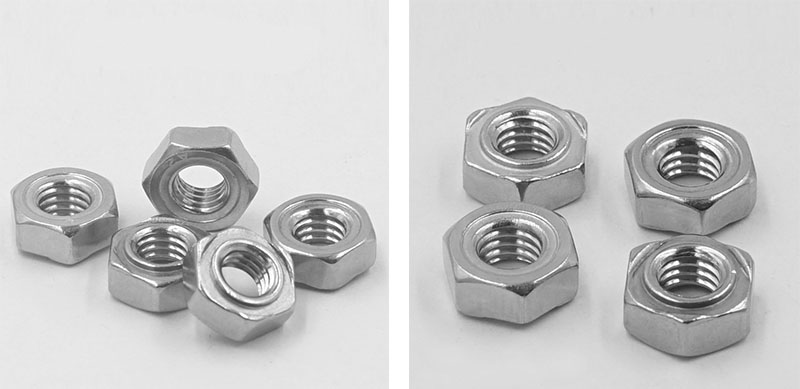

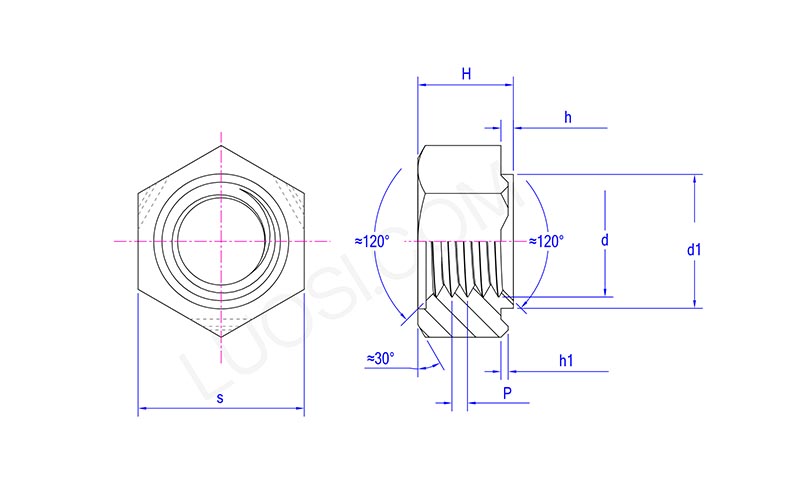

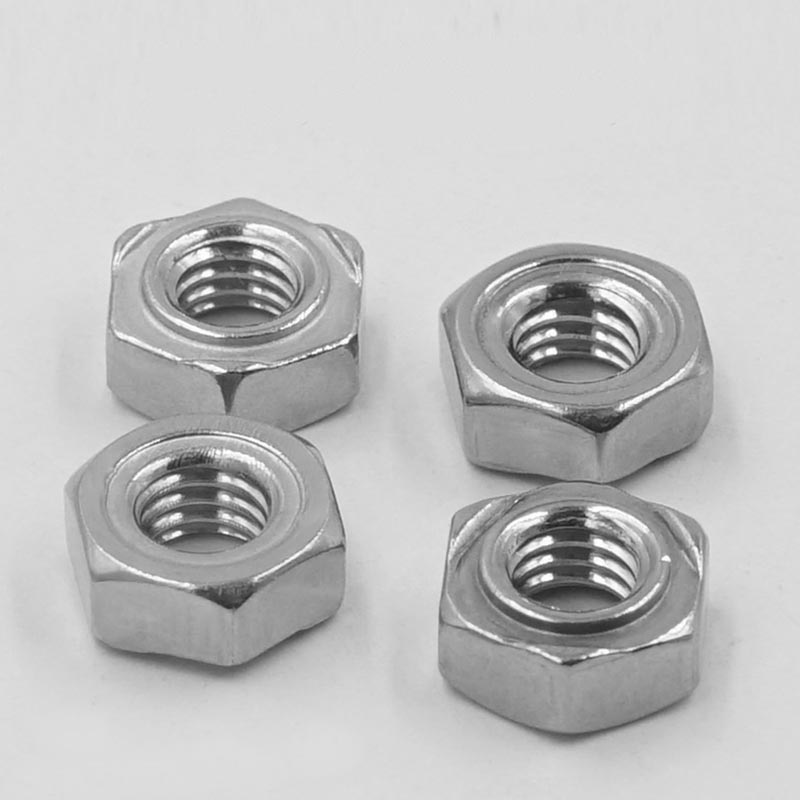

Hex Weld Nuts

Caratteristiche strutturali

Il design strutturale del dado di saldatura esagonale è incentrato su tre obiettivi chiave: affidabilità della saldatura, precisione di posizionamento e facilità di assemblaggio.

【1】 Forma esagonale

（1）Forma: esagono regolare. Le dimensioni dei lati opposti sono conformi alla norma DIN 929. Può essere serrato utilizzando una normale chiave aperta o una chiave a tubo, senza la necessità di attrezzi speciali.

（2）Larghezza lato opposto: specifiche diverse hanno dimensioni diverse. Ad esempio, M6 è 11 mm, M8 è 14 mm e M10 è 17 mm. Fornire un'area di contatto sufficiente per la chiave.

（3）Altezza totale: solitamente da 0,8 a 1,0 volte il diametro nominale della filettatura. Garantire la lunghezza di impegno della filettatura e fornire la forza della connessione.

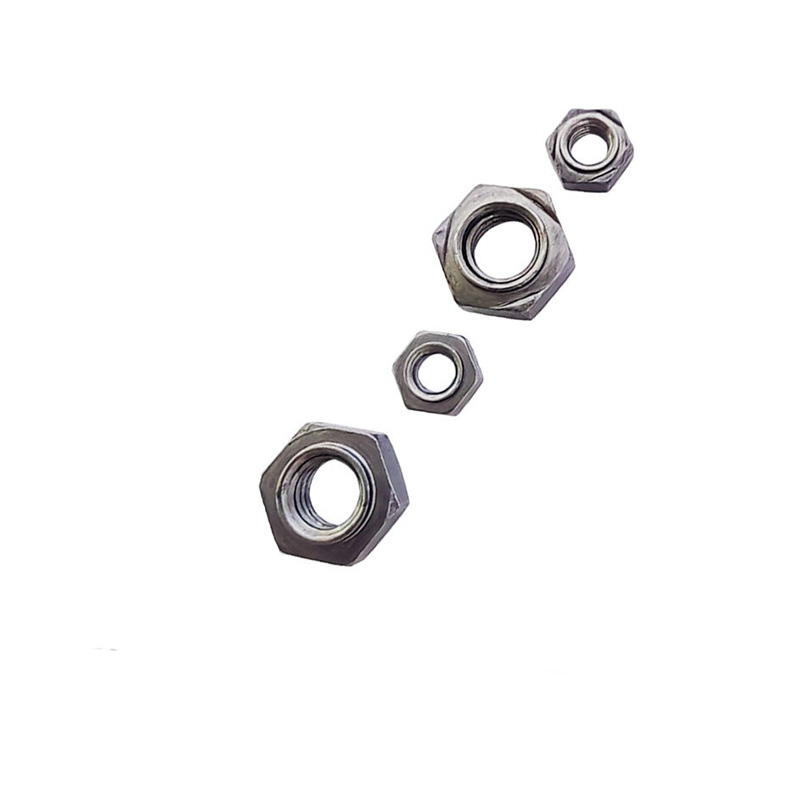

Hex Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
è massimo	11	11	13	15	17	19
è minimo	10.57	10.57	12.57	14.57	16.57	18.48
Hmassima	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 massimo	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
hmassimo	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 massimo	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

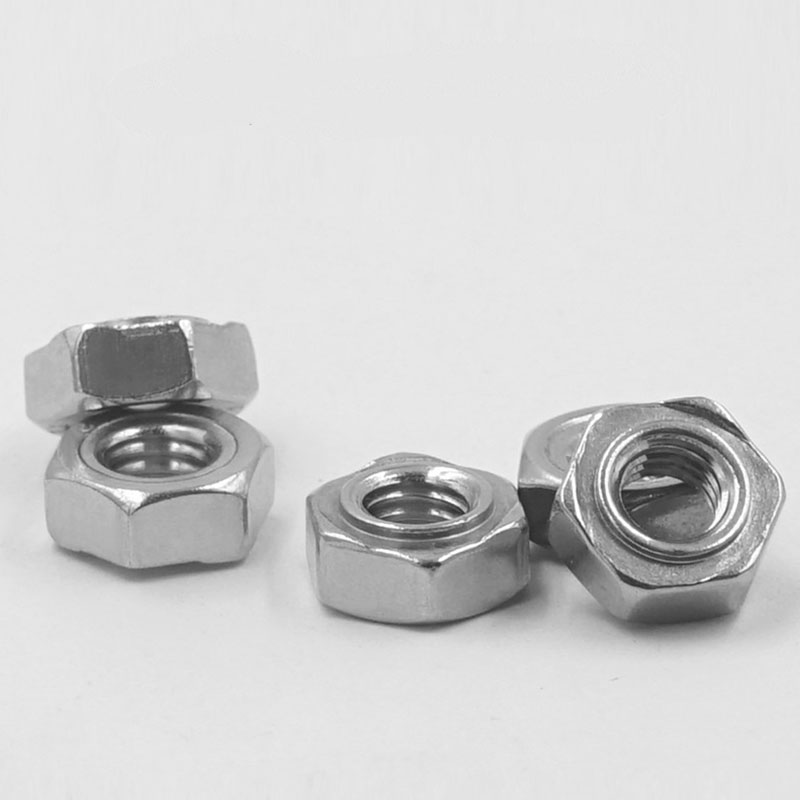

【2】Proiezioni di saldatura inferiore

（1）Quantità: 3 pezzi (distribuiti uniformemente a 120°). Tre punti determinano un piano, garantendo che il dado di saldatura esagonale sia saldamente in contatto con il materiale di base. Anche se la superficie del pezzo è leggermente irregolare, è comunque possibile garantire una saldatura affidabile.

（2）Posizione: Sul bordo della superficie inferiore, per migliorare la stabilità della saldatura.

（3）Forma: sferica o conica, con parte superiore liscia. Durante la saldatura a resistenza, la corrente è concentrata e privilegia la fusione per formare un nucleo.

（4）Altezza: 0,5 - 1,0 mm (i valori specifici dipendono dalle specifiche e dallo spessore della piastra). Garantire uno stretto contatto con il materiale di base e fornire un volume di fusione sufficiente.

【3】Perno guida di posizionamento (pilota, struttura opzionale)

（1）Diametro del perno guida: inferiore al foro preforato del pezzo (ad es. M8 per φ9,6 mm o φ11,6 mm)

（2）Altezza perno guida: 1,5 ~ 2,5 mm (selezionato in base allo spessore della tavola)

【4】Filettatura interna

（1）Specifiche filettatura: filettatura metrica grossa da M3 a M16 (disponibile filettatura fine), imperiale UNC da 1/4″ a 5/16″

（2）Precisione filettatura: 6H (metrico), 2B (imperiale)

（3）Lunghezza della filettatura: fornire una lunghezza di impegno della filettatura sufficiente

（4）Orientamento della filettatura: l'estremità di ingresso può presentare smussatura
