Dadi con saldatura a punti esagonali

I dadi per saldatura a punti esagonali Xiaoguo® consentono una rapida saldatura a punti con apparecchiature di saldatura automatizzate, migliorando la velocità di assemblaggio della linea di produzione e riducendo i costi. Attualmente sono disponibili ulteriori sconti sull'acquisto.

Modello:JIS B1196-1.1-1982

Invia richiesta

Descrizione del prodotto

I dadi per saldatura a punti esagonali sono ampiamente utilizzati nei seguenti settori e scenari grazie ai loro vantaggi come il fissaggio permanente, l'assemblaggio su un solo lato e l'affidabile anti-allentamento:

（1）Produzione automobilistica

Saldatura del corpo bianco: punti di connessione filettati di componenti in lamiera come porte, coperture del motore e coperture del bagagliaio

Telaio e sospensioni: telaio ausiliario, bracci di controllo, staffe della barra stabilizzatrice, supporti dell'ammortizzatore

Sistema di seduta: guide di scorrimento del sedile, meccanismo di regolazione dello schienale, punti di attacco della cintura di sicurezza

Componenti interni: traversa del cruscotto, staffa del bracciolo, fissaggio del pannello decorativo

Veicoli a nuova energia: alloggiamento della batteria, alloggiamento del controller del motore, scatola di cablaggio ad alta tensione

（2）Elettrodomestici e materiale elettrico

Elettrodomestici: staffa del compressore del frigorifero, anello di bilanciamento della lavatrice, piastra base dell'unità esterna del condizionatore d'aria

Armadio elettrico: piastra di montaggio della scatola di distribuzione, vite di messa a terra, pannello di controllo, fissaggio dei componenti

Ascensore: pannelli a parete della cabina, scatola di controllo, telaio di supporto del meccanismo della porta

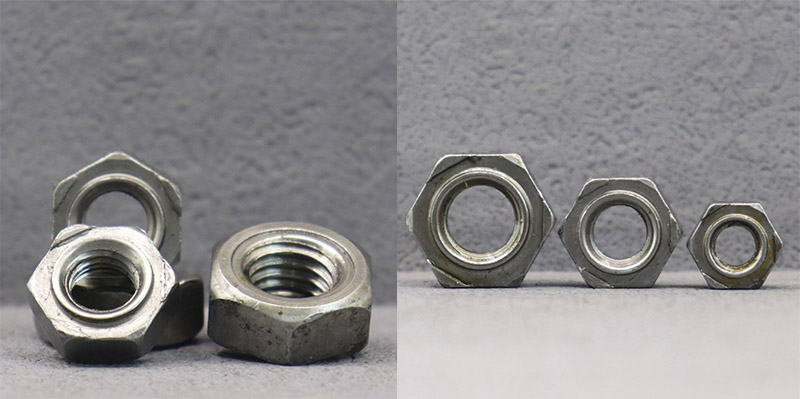

Hex Spot Weld Nuts

（3）Macchine agricole

Trattore: Copertura cabina, parafanghi, protezione motore

Mietitrice: piastre di protezione della piattaforma di taglio, piastre di copertura dello scivolo di trasporto e fissaggio del vaglio

Macchine agricole: Il collegamento dei supporti della seminatrice e della macchina per l'applicazione del fertilizzante

（4）Macchine pesanti e attrezzature edili

Cabina: Pannelli interni, pannello di controllo, base del sedile

Vano motore: scudo termico, staffa del tubo di aspirazione, fascette del cablaggio

Parti di copertura: sportello laterale, coperchio posteriore, piastra di copertura per la manutenzione

（5）Transito Ferroviario e Veicoli Speciali

Interno dei treni: pareti laterali delle carrozze, soffitti, telai dei sedili

Autocarro: pareti laterali della carrozzeria del veicolo, attacco al pavimento, supporto del tubo del freno

Veicoli speciali: Piastre installazione per equipaggiamenti interni di autopompe e ambulanze

I dadi per saldatura a punti esagonali sono la scelta standard per connessioni filettate permanenti di lamiere sottili in settori quali quello automobilistico, degli elettrodomestici, delle macchine agricole e degli armadi elettrici. Sono particolarmente adatti per scenari di produzione automatizzata su larga scala che richiedono la prevenzione delle vibrazioni e l'assemblaggio su un solo lato.

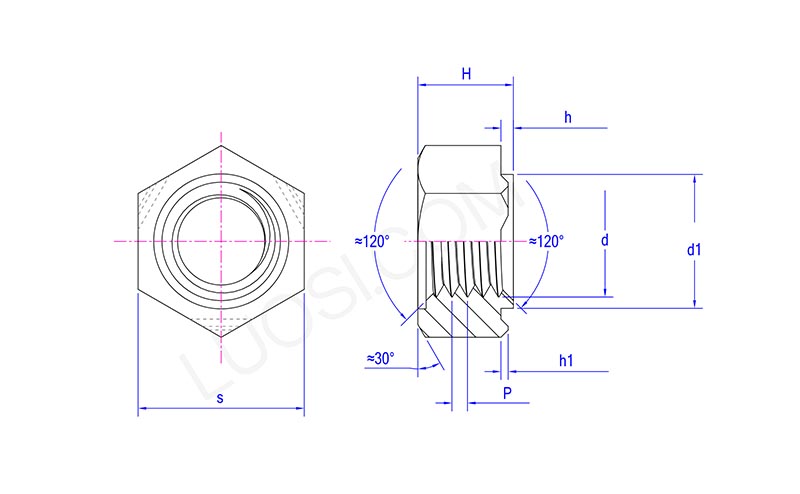

Hex Spot Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
è massimo	11	11	13	15	17	19
è minimo	10.57	10.57	12.57	14.57	16.57	18.48
Hmassima	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 massimo	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
hmassimo	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 massimo	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Domande frequenti

(1) A quali standard sono conformi i dadi con saldatura a punti esagonali?

Li produciamo rigorosamente in conformità con DIN 929 (uno standard tedesco, il più utilizzato a livello mondiale), GB/T 13681 (uno standard nazionale cinese) e JIS B 1199 (uno standard giapponese).

（2）Quali sono le dimensioni principali dei dadi saldati a punti esagonali M8?

Prendendo come esempio la norma DIN 929 M8: la larghezza tra i due lati è 14 mm, lo spessore totale è 6,5 mm, l'altezza della sporgenza è di circa 0,6–0,8 mm e la precisione della filettatura è 6H.

(3) Come garantire le prestazioni di saldatura dei dadi?

Il fulcro delle prestazioni di saldatura è che il contenuto di carbonio sia ≤ 0,25%. Effettuiamo analisi spettrali sulle materie prime per ciascun lotto per garantire che la composizione chimica sia qualificata.
