Dadi a saldare esagonali DIN 929

In qualità di fornitore cinese, Xiaoguo® offre sempre dadi saldati esagonali DIN 929 di alta qualità con una resistenza di connessione estremamente elevata e una struttura robusta. I punti di saldatura non si allentano a causa delle vibrazioni e sono adatti per apparecchiature con vibrazioni frequenti. Prima dell'acquisto è possibile richiedere la ricezione di campioni gratuiti da testare.

Modello:JIS B1196-1.1-1982

Invia richiesta

Descrizione del prodotto

Lo standard definito dalla DIN 929 per i dadi esagonali a saldare DIN 929 specifica le specifiche di filettatura grossa e fine per M3 a M16 e definisce chiaramente le dimensioni chiave tra cui la larghezza del bordo e l'altezza del dado. Questi dadi sono per lo più di precisione di grado A e sono generalmente realizzati in acciaio con un contenuto di carbonio non superiore allo 0,25%. Possono essere utilizzati insieme a bulloni di vari gradi di prestazione.

（1）Tabella delle dimensioni della filettatura metrica grossa (unità: mm)

Specifica della filettatura d1	Passo P	Larghezza massima lati opposti s (max)	Altezza massima del dado m (max)	Larghezza diagonale minima e (min)	Peso per mille pezzi (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

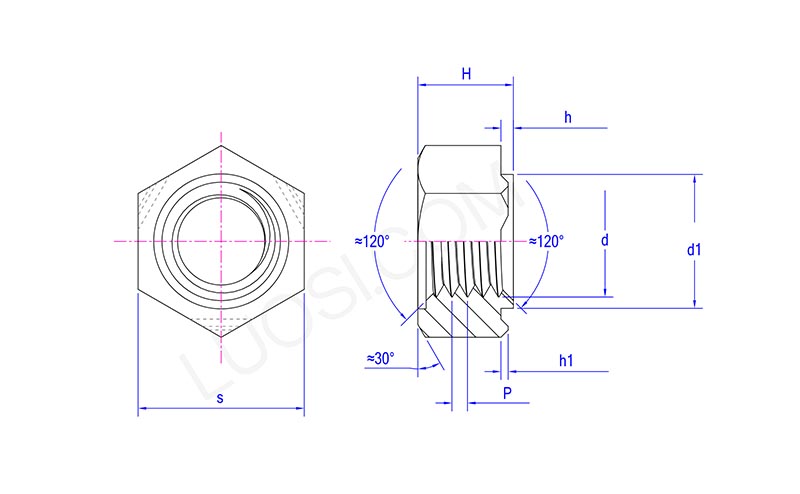

DIN 929 Hexagon Weld Nuts

（2）Specifica filettatura fine

Per le applicazioni che richiedono regolazioni più precise, i dadi esagonali a saldare DIN 929 supportano anche viti metriche a filettatura fine, con specifiche che vanno da un diametro di 8 mm a 16 mm. Di seguito le combinazioni di diametri e passi delle viti a passo fine selezionabili:

M8: il passo della filettatura fine è 1 mm (la filettatura grossa standard ha un passo di 1,25 mm).

M10: il passo della filettatura fine può essere 1 mm o 1,25 mm (la filettatura grossa standard è 1,5 mm).

M12: il passo della filettatura fine può essere selezionato tra 1,25 mm o 1,5 mm (la filettatura grossa standard è 1,75 mm).

M14/M16: fornisce filettature a passo fine da 1,5 mm.

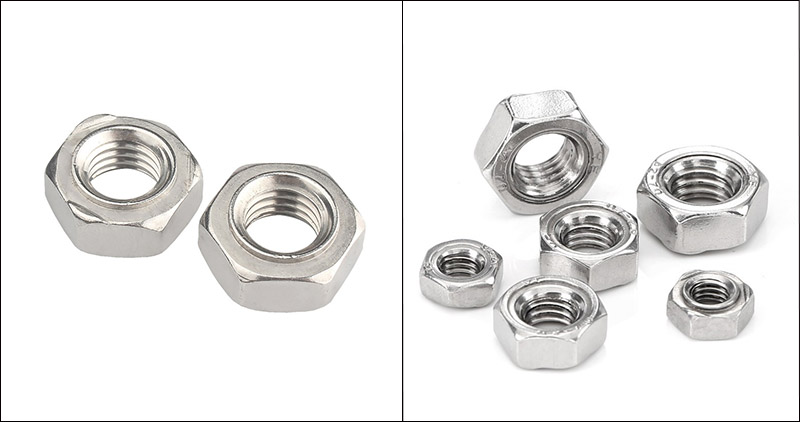

DIN 929 Hexagon Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
è massimo	11	11	13	15	17	19
è minimo	10.57	10.57	12.57	14.57	16.57	18.48
Hmassima	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 massimo	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
hmassimo	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 massimo	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Selezione dei materiali

La scelta del materiale per i dadi esagonali a saldare DIN 929 influisce direttamente sulle prestazioni di saldatura, sulla resistenza meccanica, sulla resistenza alla corrosione e sui costi.

（1）Prestazioni di saldatura

Per la saldatura a punti a resistenza, il contenuto di carbonio del materiale del dado deve essere ≤ 0,25%. In caso contrario, è probabile che si verifichino crepe o fratture fragili nella zona interessata dal calore della saldatura.

L'acciaio a basso tenore di carbonio è la scelta migliore, poiché presenta un'ampia finestra di saldatura, meno spruzzi e un nucleo di saldatura stabile.

Quando si salda acciaio a medio tenore di carbonio/acciaio legato (come 35K, 40Cr), è necessario controllare rigorosamente i parametri (corrente, tempo, velocità di raffreddamento). In caso di necessità è opportuno adottare il preriscaldamento o il raffreddamento lento.

L'acciaio inossidabile ha buone prestazioni di saldatura, ma deve essere abbinato al materiale di base in acciaio inossidabile e devono essere utilizzati elettrodi specifici.

（2）Requisiti di resistenza meccanica

Grado 4.8 / 6.8 (acciaio a basso tenore di carbonio): adatto per collegamenti generali di lamiere e aree non portanti.

Grado 8.8 / 10.9 (acciaio al carbonio medio/acciaio legato): adatto per strutture che devono resistere a tensioni o vibrazioni significative (come telai di automobili, sedili).

A2-70 / A4-70 (acciaio inossidabile): la resistenza varia tra il grado 6,8 e il grado 8,8, in grado di soddisfare la maggior parte dei requisiti di carico medio.

（3）Ambiente resistente alla corrosione

Ambiente interno asciutto: sono sufficienti acciaio a basso tenore di carbonio + elettrozincatura.

Resistenza all'umidità esterna: acciaio a basso tenore di carbonio + zincatura a caldo o rivestimento Dacromet.

Elevata nebbia salina/ambiente marino: acciaio inossidabile 316 (A4-70) o 304 (A2-70) con trattamento di passivazione.

Cibo/Salute: Acciaio inossidabile 304 nel suo colore naturale.

（4）Controllo dei costi

Il costo dell’acciaio a basso tenore di carbonio è il più basso, mentre il costo dell’acciaio inossidabile è circa 2 o 3 volte quello dell’acciaio a basso tenore di carbonio.

Pur soddisfacendo i requisiti prestazionali, si dovrebbero preferire i dadi esagonali a saldare DIN 929 in acciaio a basso tenore di carbonio per ridurre i costi di approvvigionamento.
