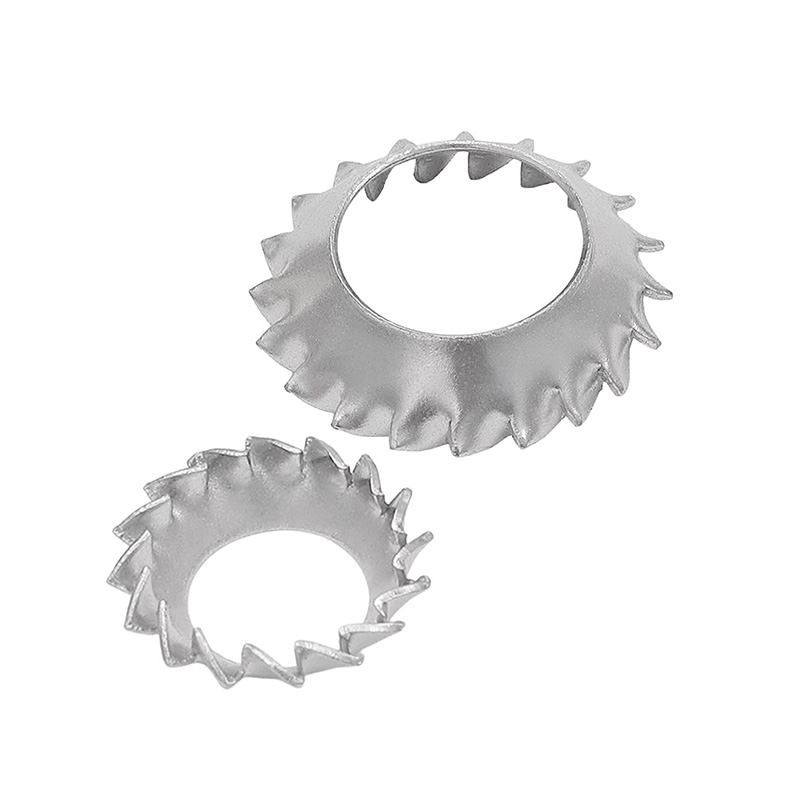

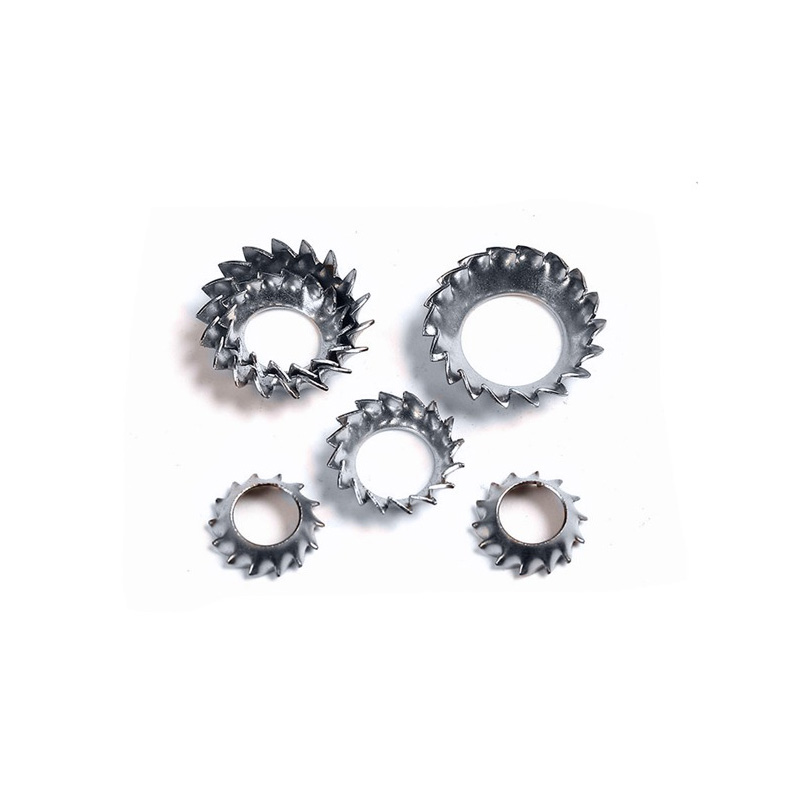

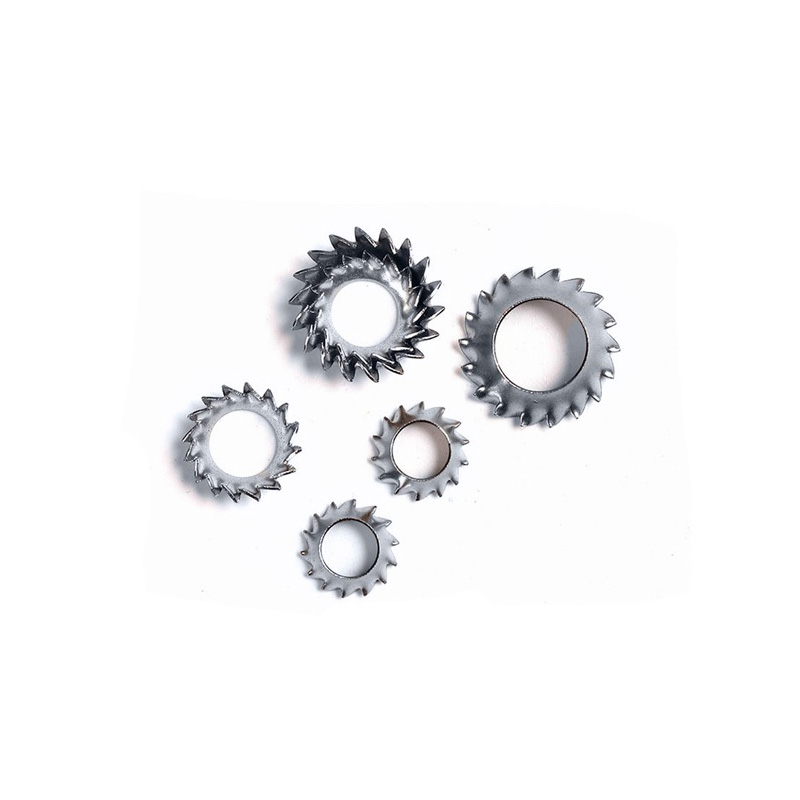

Rondelle di bloccaggio coniche seghettate con dente esterno

Precarico molla conica

Le rondelle di bloccaggio coniche seghettate con dente esterno hanno la forma di un piatto poco profondo (conico) nel suo stato libero e hanno una certa altezza naturale.

Quando è iniziata l'operazione di serraggio, la rondella è stata spinta nell'incavo e la struttura conica è stata gradualmente appiattita.

La rondella appiattita, pur essendo compressa, cerca sempre di ritornare alla sua forma conica originaria, generando così continuamente una forza elastica assiale.

Questa forza elastica agisce tra la testa della vite e il pezzo da lavorare, mantenendo un precarico costante per la filettatura e compensando piccoli spazi causati dalla dilatazione termica, dall'usura o dalla deformazione del materiale.

Serratura meccanica a dente esterno

Sulla circonferenza esterna delle rondelle di bloccaggio coniche seghettate con dente esterno è presente una fila di denti radiali affilati.

Quando la rondella è appiattita, questi denti esterni mordono la superficie del pezzo, creando molteplici impegni meccanici.

Dopo che i denti hanno morso, equivale ad aggiungere una resistenza antirotazione tra la rondella e il pezzo.

Questo meccanismo di bloccaggio meccanico può resistere efficacemente all'allentamento causato da vibrazioni, urti e carichi dinamici.

Montaggio a filo svasato

La superficie conica delle rondelle di bloccaggio coniche seghettate con dente esterno corrisponde alla superficie conica della testa della vite svasata standard.

Dopo l'installazione, la rondella è completamente inserita nella rientranza del pezzo e la testa della vite è a livello o leggermente più in basso rispetto alla superficie del pezzo.

Ciò garantisce che la superficie di assemblaggio sia liscia e piana, senza sporgenze, e non provochi disagio al tocco, non interferisca con altri componenti e non influenzi l'ingranamento tra i denti e il pezzo in lavorazione.

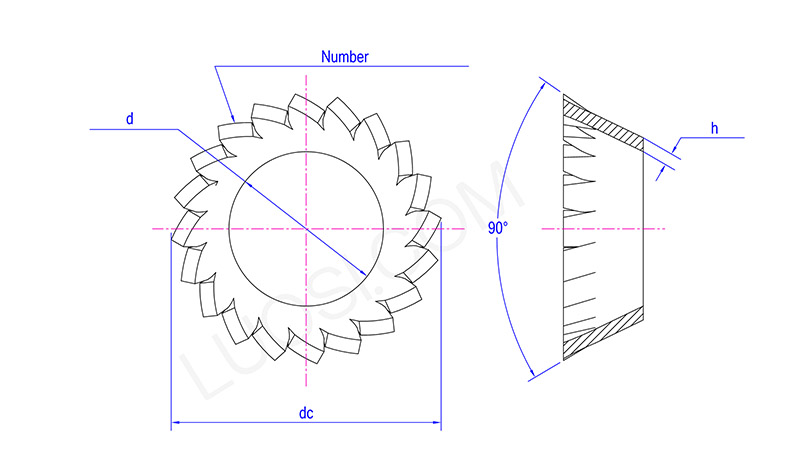

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
dmin	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmassimo	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Numero di Numero di denti min	10	12	12	14	14	16	18	20	26	28	30

Risposte alle domande più frequenti

（1）La durezza e la coppia sono stabili?

Tutte le rondelle di sicurezza coniche seghettate con dente esterno sono realizzate con trattamento termico. Durezza, elasticità e coppia di bloccaggio vengono mantenute stabili per gli ordini in lotti.

(2) Fornite campioni gratuiti?

A: Possiamo offrire campioni standard gratuiti, l'acquirente deve solo sostenere il costo del trasporto.

（3）Qual è il tuo MOQ per le dimensioni standard e personalizzate?

Standard sizes support small trial order. Gli articoli personalizzati non standard richiedono un MOQ piccolo, accettiamo ordini di campioni e produzione di massa.
