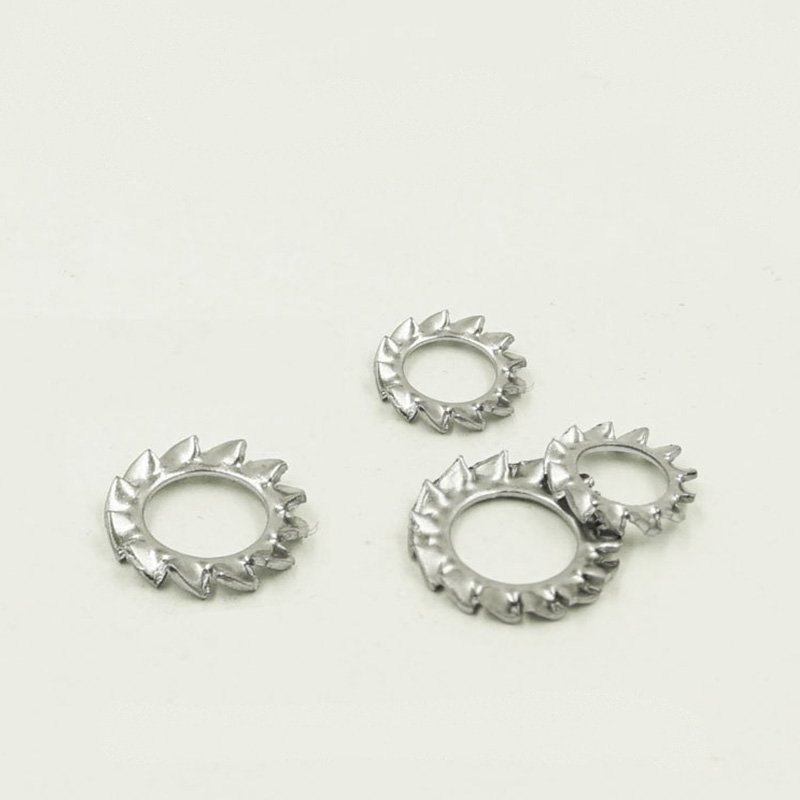

Rondelle di bloccaggio con seghettature esterne

Il campione di rondelle di bloccaggio con dentellature esterne Xiaoguo® può fornire una vantaggiosa messa a terra elettrica. I denti esterni della guarnizione possono graffiare lo strato di ossido o il rivestimento durante l'uso, creando un percorso di contatto metallico stabile, che può essere utilizzato per il collegamento di armadi elettrici.

Invia richiesta

Descrizione del prodotto

Il materiale delle rondelle di bloccaggio con dentatura esterna determina direttamente la forza di serraggio, la capacità di prevenzione della ruggine e l'ambiente applicabile.

（1）Acciaio per molle

Gradi comuni: 65Mn, C67S, SK5

Durezza: HRC 40–50

Caratteristiche: l'elasticità è la migliore e la forza mordace è la più forte; i denti sono affilati e possono penetrare profondamente nella superficie metallica; il prezzo è basso e il rapporto qualità prezzo è alto.

Svantaggi: l'acciaio nudo tende alla ruggine e richiede un trattamento superficiale; non è adatto per ambienti umidi o corrosivi.

Scenari applicabili: le rondelle di bloccaggio con dentellature esterne in acciaio per molle sono adatte per industrie generali, automobili, assemblaggi meccanici e ambienti interni asciutti.

Trattamento superficiale del rivestimento: Galvanizzazione (interno), Dacromet (esterno)

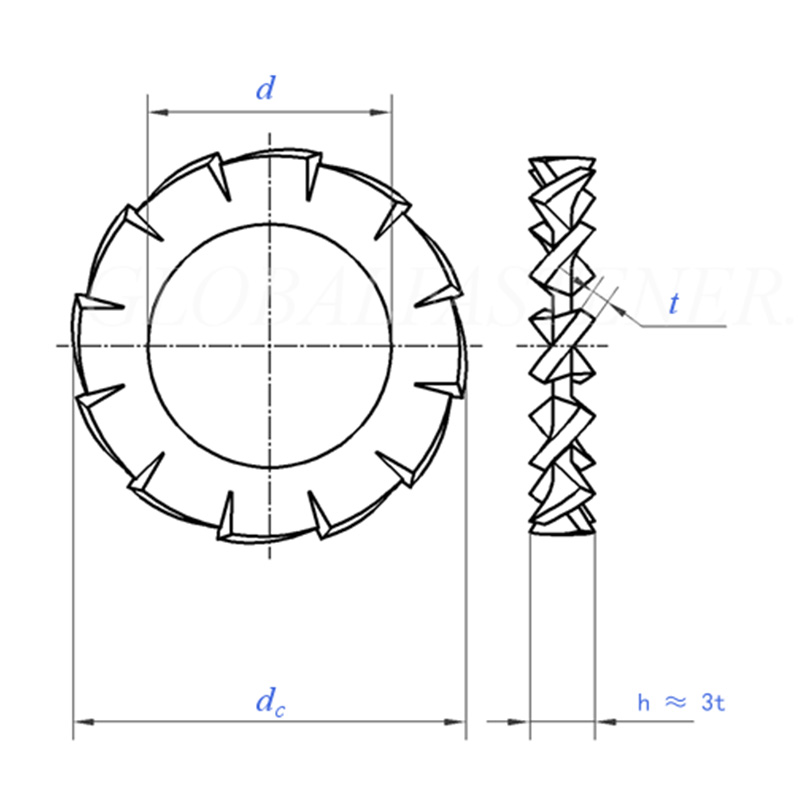

External Serrations Lock Washers

Misurare		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=dimensione nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	massimo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=dimensione nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numero di denti	min	9	9	9	9	10	11	11	12	14	14
per 1000 unità kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Per diametro nominale della filettatura		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Misurare		10.5	13	15	17	19	21	23	25	28	31
d	min=dimensione nominale	10.5	13	15	17	19	21	23	25	28	31
d	massimo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensione nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numero di denti	min	16	16	18	18	18	20	20	20	22	22
per 1000 unità kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Per diametro nominale della filettatura		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（2）Acciaio inossidabile

①A2 (acciaio inossidabile 304)

Durezza: circa HRC 25–35 (più morbido dell'acciaio per molle)

Caratteristiche: resistenza alla corrosione universale, buona capacità di prevenzione della ruggine; inossidabile; non è necessario alcun rivestimento aggiuntivo; la forza del morso non è forte come quella dell'acciaio per molle, ma è sufficiente per le vibrazioni generali.

Scenari applicativi: ambienti umidi, attrezzature alimentari, dispositivi medici, prevenzione generale della ruggine interna ed esterna

②A4 (acciaio inossidabile 316)

Durezza: circa HRC 25–35

Caratteristiche: Contiene molibdeno, resistente alla corrosione da ioni cloruro, resistente alla nebbia salina, resistente all'acqua di mare, resistente agli agenti chimici ； Il costo è superiore del 30-50% rispetto al 304.

Scenari applicabili: le rondelle di bloccaggio con dentatura esterna in acciaio inossidabile 316 sono adatte per ingegneria navale, navi, strutture costiere e impianti chimici.

（3）Bronzo fosforoso

Designazione: CuSn8, PB

Durezza: circa HRC 20–30 (inferiore)

Caratteristiche: Non produce scintille (antideflagrante); non magnetico; buona conduttività; resistente alla corrosione (ma non buono quanto il 316); bassa resistenza, non adatto a carichi elevati.

Scenari applicabili: ambiente a prova di esplosione, messa a terra elettrica, strumenti sensibili al magnetismo

（4）Ottone

Numero di modello: H62, H65

Durezza: bassa (circa HRC 10–20)

Caratteristiche: conduttivo, termoconduttivo; aspetto dorato, decorativo; la resistenza alla ruggine è media; a bassa resistenza, i denti sono soggetti a usura.

Scenari applicabili: connettori elettrici, idraulici, pneumatici a bassa tensione, assemblaggi decorativi

Domande frequenti

（1）Qual è la temperatura massima per le rondelle dentellate esterne?

L'acciaio per molle con zincatura è generalmente adatto a temperature comprese tra -20°C e +120°C; l'acciaio inossidabile A2/A4 può essere utilizzato fino a -200°C fino a +300°C.

（2）Quale materiale è il migliore per la messa a terra elettrica?

La messa a terra richiede che i denti siano in grado di penetrare nello strato di vernice o ossido per formare un percorso conduttivo. È possibile utilizzare acciaio inossidabile A2/A4 e bronzo fosforoso.

（3）Le rondelle di bloccaggio dentellate esterne hanno proprietà magnetiche?

L'acciaio per molle è magnetico, mentre l'acciaio inossidabile A2/A4 non ha quasi alcun magnetismo (potrebbe avere un magnetismo debole dopo la lavorazione a freddo) e il bronzo fosforoso e l'ottone sono completamente non magnetici.
