Rondelle di bloccaggio coniche seghettate con dente esterno svasato

Le rondelle di bloccaggio coniche seghettate con dente esterno svasato della fabbrica Xiaoguo® hanno una forma incassata incorporata. Quando li inserisci, si trovano allo stesso livello o al di sotto della superficie della parte, in modo che l'intera faccia esterna risulti liscia e piatta.

Invia richiesta

Descrizione del prodotto

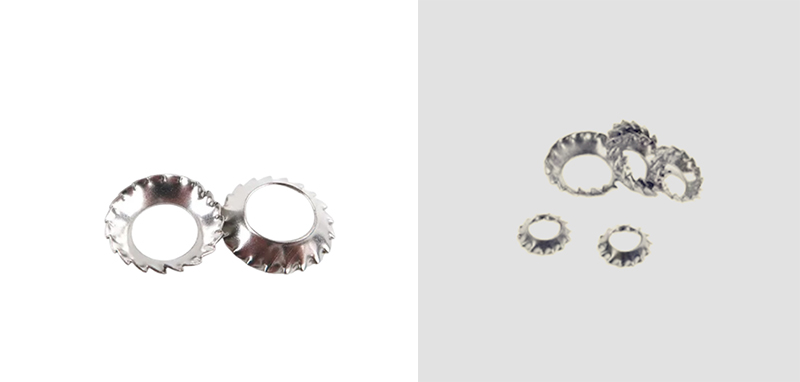

Queste rondelle di bloccaggio coniche seghettate con dente esterno svasato sono anelli di bloccaggio a forma di cono con un profilo incavato e denti attorno al bordo esterno. La forma incavata consente loro di adattarsi perfettamente ai fori di montaggio incassati, in modo che la testa della vite finisca a filo o sotto la superficie della parte. Quando si stringe la vite, la parte conica spinge indietro con una pressione costante della molla e i denti esterni mordono il materiale di base. Ciò impedisce al dispositivo di fissaggio di allentarsi quando le cose vibrano o si muovono sotto carico.

Countersunk External Tooth Serrated Conical Lock Washers

Guida all'installazione

Ecco la guida all'installazione per le rondelle di bloccaggio coniche seghettate con dente esterno svasato. Puoi usarlo come riferimento per la tua operazione.

（1）Specifiche di selezione

Abbinare i diametri interni ed esterni corrispondenti delle rondelle di bloccaggio coniche seghettate con dente esterno svasato alle specifiche delle viti a testa svasata. Le specifiche devono essere coerenti per evitare di essere troppo grandi o troppo piccole, il che potrebbe influire sull'adattamento e sull'effetto anti-allentamento.

（2）Direzione di installazione (punto chiave)

Superficie conica convessa + superficie esterna del dente rivolta verso la testa della vite

La superficie posteriore piatta deve essere saldamente attaccata alla superficie della lamiera del pezzo

Non installare nella direzione opposta. L'installazione nella direzione inversa perderà le funzioni di pre-serraggio elastico e di bloccaggio della superficie del dente.

Countersunk External Tooth Serrated Conical Lock Washers

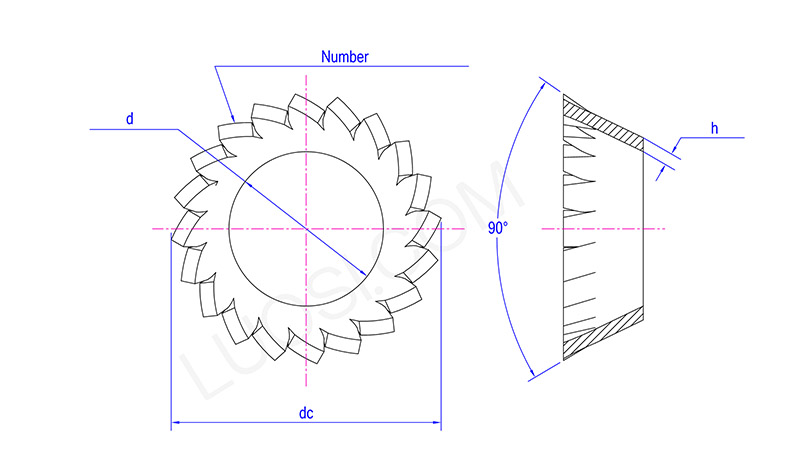

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
dmin	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmassimo	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Numero di Numero di denti min	10	12	12	14	14	16	18	20	26	28	30

(3) Allineare correttamente la rondella

Infilare le rondelle di bloccaggio coniche seghettate con dente esterno svasato sulla vite a testa svasata, quindi inserire l'intero set nel foro di montaggio. Il cono interno della rondella si allineerà per adattarsi all'angolo della testa della vite.

(4) Stringere prima a mano

Inizia girando la vite a mano. Tienilo piatto contro la lavatrice e assicurati che sia dritto, senza inclinarlo.

(5) Serrare alla coppia standard

Utilizzare una chiave e serrare alla solita specifica di coppia. Strizzalo quanto basta per appiattire leggermente il cono in modo che dia una certa tensione alla molla e lascia che i denti esterni mordano delicatamente la superficie.

(6) Un paio di cose a cui prestare attenzione

Non serrare eccessivamente: attenersi alla coppia consigliata. Non utilizzare una chiave a percussione per martellarlo.

Non impilare mai le rondelle: usarne solo una per vite. Accatastarli crea una pressione irregolare, piega la rondella e ne compromette la capacità di bloccaggio.
