Saldare i dadi esagonali con le flange

Xiaoguo® si concentra sul produttore di esportazione di prodotti di fissaggio di base. I dadi esagonali saldati con flange sono elementi di fissaggio filettati specializzati caratterizzati da un corpo esagonale e una flangia circolare integrata, progettati per l'attacco di saldatura permanente.

Modello:Q 364-2012

Invia richiesta

Descrizione del prodotto

I dadi esagonali saldati con flange sono elementi di fissaggio speciali. Hanno una testa esagonale regolare su cui puoi usare una chiave inglese, oltre a un'ampia base circolare (la flangia) che fa parte del dado. Questa flangia significa che non è necessaria una rondella separata. Questi dadi sono realizzati principalmente per essere fissati in modo permanente. Hanno una piccola parte rialzata per la saldatura o una forma base specifica che consente loro di saldare in modo sicuro direttamente su strutture, tubi o superfici di apparecchiature. In questo modo, ottieni un punto filettato forte e fisso.

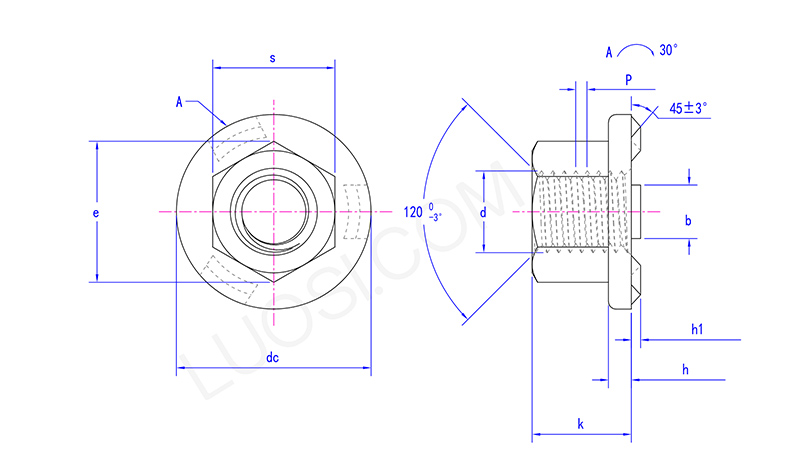

“Weld

Vantaggio:

L'aspetto positivo principale dei dadi esagonali saldati con flange è che sono tutti un unico pezzo. Le flange distribuiscono la forza di serraggio su un'area più ampia e poiché l'efficacia della tenuta è direttamente proporzionale all'uniformità della forza, c'è meno stress sulla superficie a cui sono fissate. Ciò li rende anche meno propensi ad allentarsi a causa delle vibrazioni. Questa stabilità incorporata, oltre ad essere saldati in modo permanente, rende questi dadi davvero affidabili. Funzionano bene in usi importanti o ad alto stress in cui mantenere il dispositivo di fissaggio sicuro è estremamente importante.

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 massimo	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	11
CC massimo	15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
hmassimo	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
bmassimo	4.1	5.1	6.1	7.1	8.1	8.1	8.1
bmin	3.9	4.9	5.9	6.9	7.9	7.9	7.9
kmassimo	4.7	6.64	9.64	12.57	14.57	16.16	18.66
kmin	5	7	10	13	15	17	19.5
è massimo	8	10	13	16	18	21	24
è minimo	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Metodo di saldatura:

I dadi esagonali Weld con flange sono realizzati principalmente per essere utilizzati con la saldatura a proiezione (che è un tipo di saldatura a resistenza) per fissarli a elementi di fissaggio o parti. In alcuni casi possono anche funzionare per la saldatura ad arco (come MIG o TIG). Ma devi usare il metodo giusto, altrimenti potresti danneggiare la flangia o le filettature e ciò comprometterebbe l'integrità del dado.
