Dado a saldare esagonale a 6 sporgenze con flangia

Il fornitore e produttore cinese Xiaoguo® 6 dado saldato esagonale con flangia è prodotto attraverso un preciso processo di ricalcatura a freddo, garantendo punti di saldatura uniformi e una qualità di saldatura uniforme. La fabbrica ha un'elevata efficienza produttiva e il tasso di qualificazione del prodotto arriva fino al 99,8%, in grado di soddisfare le esigenze di acquisto su larga scala dei clienti.

Invia richiesta

Descrizione del prodotto

Come utilizzare il dado saldato esagonale a 6 proiezioni con flangia?

L'uso corretto del dado saldato esagonale a 6 sporgenze con flangia prevede tre fasi: preparazione pre-saldatura, operazione di saldatura, ispezione post-saldatura e assemblaggio dei bulloni.

【1】Preparazione pre-saldatura

（1）Confermare le specifiche dei dadi

Verificare se le specifiche della filettatura, i gradi di prestazione e i trattamenti superficiali sono coerenti con il progetto. L'utilizzo di specifiche errate comporterà che i bulloni non si adattino correttamente o che la resistenza della saldatura sia insufficiente.

(2) Ispezionare il materiale di base

Il materiale di base deve essere un metallo saldabile (come acciaio a basso tenore di carbonio, acciaio zincato, acciaio inossidabile, ecc.), con uno spessore compreso nell'intervallo consigliato per il dado (tipicamente da 0,8 a 3,0 mm)

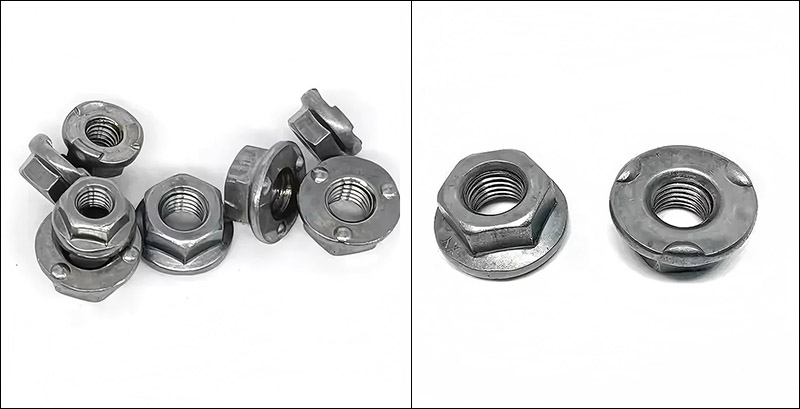

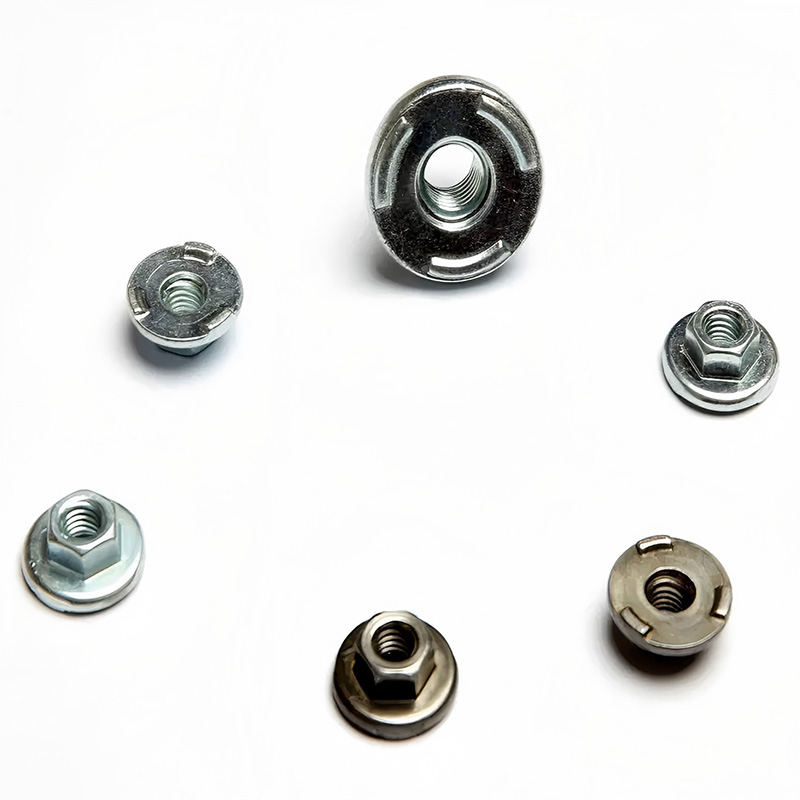

6 Projection Hex Weld Nut with Flange

【2】Operazione di saldatura

（1）Saldatura manuale (per pezzi singoli o piccoli lotti)

Posizionare il dado di saldatura esagonale a 6 sporgenze con flangia sul perno di posizionamento dell'elettrodo inferiore, con la superficie della flangia rivolta verso il basso e le sporgenze a contatto con il pezzo da lavorare.

Coprire il pezzo (il materiale di base) sopra il dado, in modo che le sporgenze del dado entrino in stretto contatto con il pezzo.

Avviare la saldatrice, abbassare l'elettrodo superiore, applicare pressione e accendere l'alimentazione.

Mantenere la pressione per un breve periodo (mantenimento della pressione), provocando la solidificazione del nucleo fuso.

Sollevare l'elettrodo e rimuovere il pezzo.

（2）Saldatura automatizzata (grandi lotti)

Utilizzando una tavola vibrante per l'alimentazione automatica, i dadi vengono inviati nella camera inferiore di posizionamento degli elettrodi.

Robot o nastri trasportatori spostano i pezzi alla stazione di saldatura.

Il processo di saldatura è controllato da PLC ed i parametri sono monitorati in tempo reale.

Scarico automatico dopo la saldatura.

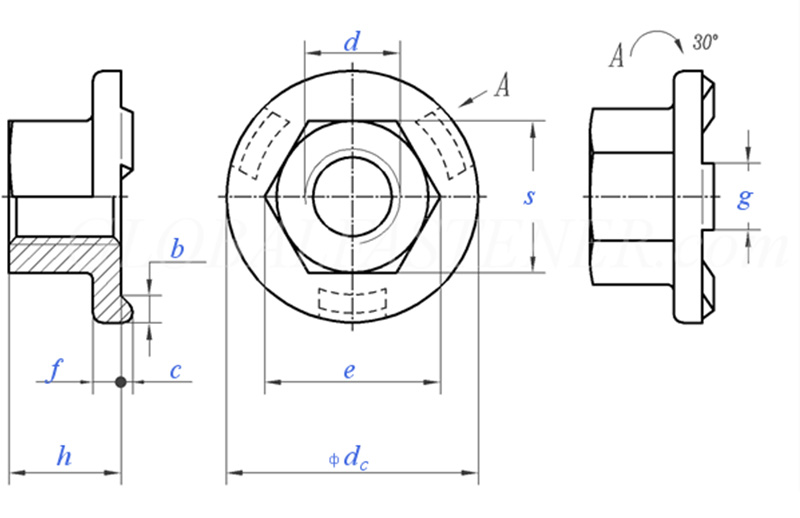

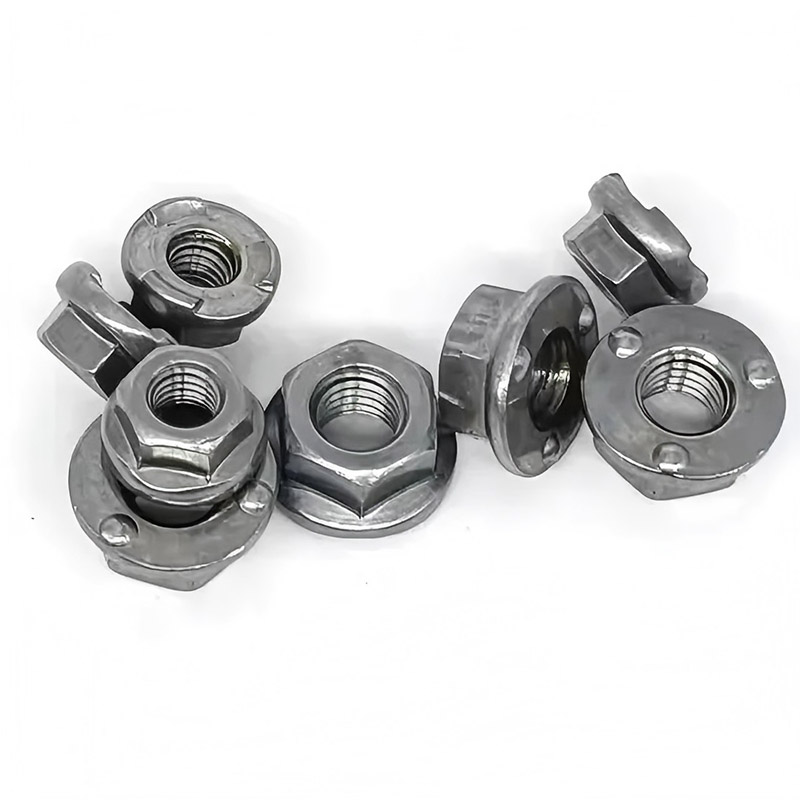

6 Projection Hex Weld Nut with Flange

Dimensioni filettatura			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo della filettatura grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo della filettatura fine		/	/	/	/	15	1.5	1.5
C	Dimensione nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	massimo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	massimo		8.5	10.9	14	17.5	20	23	26
f	Dimensione nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensione nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	massimo		5	7	10	13	15	17	19.5
S	massimo		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	massimo=dimensione nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unità kg			/	5.7	12.2	21.8	29.4	45.8	/

【3】Ispezione post-saldatura

（1）Aspetto: mediante ispezione visiva, verificare che il dado non sia inclinato e che la flangia sia fissata saldamente al pezzo.

(2) Calibro del filo: utilizzare un calibro del filo per verificare che il calibro del filo passi agevolmente e il calibro di arresto si fermi.

（3）Test di coppia: applicare la coppia al dado saldato utilizzando una chiave dinamometrica. Il dado non ruota e il punto di saldatura non si strappa.

【4】Assemblaggio del dispositivo di fissaggio

Dopo aver fissato i 6 dadi saldati esagonali con flangia, è possibile utilizzarli per installare i bulloni.

（1）Allineamento della filettatura: innanzitutto utilizzare le mani per avvitare il bullone in 2 o 3 giri. Una volta confermato che è liscio, utilizzare uno strumento.

（2）Coppia di serraggio: utilizzare una chiave dinamometrica e controllare la coppia secondo le specifiche.

（3）Smontaggio: può essere facilmente smontato utilizzando una normale chiave inglese.
