Dado a saldare esagonale flangiato

Ovunque sia necessario saldare un dado, puoi fidarti del dado saldato esagonale flangiato Xiaoguo®, produttore e fornitore cinese. Abbiamo servito oltre 500 clienti in tutto il mondo. Dalle piastre sottili da 1 mm alle piastre spesse 10 mm, la saldatura è precisa e salda. Supportiamo i clienti nella conduzione di test campione su piccola scala e ci saranno anche sconti per acquisti all'ingrosso su larga scala.

Invia richiesta

Descrizione del prodotto

Vantaggio fondamentale

Il dado saldato esagonale flangiato integra posizionamento preciso, anti-allentamento permanente, montaggio su un solo lato e resistenza regolabile. Allo stesso tempo, riduce il numero di parti e le ore di manodopera, rendendolo il dado di saldatura preferito per le connessioni di lamiere sottili.

（1）Integrazione della flangia

Dotato di una superficie della flangia allargata, che distribuisce uniformemente la pressione e impedisce il collasso della piastra sottile. Non sono necessarie rondelle aggiuntive.

（2）Tre piattaforme rialzate, posizionamento preciso

La superficie inferiore della flangia presenta tre sporgenze di saldatura con angolo di 120°, che si allineano automaticamente e impediscono lo spostamento.

（3）Antiallentamento permanente

Dopo la saldatura, il dado saldato esagonale flangiato e il materiale di base diventano parte integrante. In condizioni di vibrazione e impatto, non si allenterà mai.

Flanged Hex Weld Nut

（4）Gamma completa di gradi di resistenza (4,8 - 10,9 gradi)

Come opzioni sono disponibili acciaio a basso tenore di carbonio (gradi 4,8/6,8), acciaio a medio carbonio/legato (gradi 8,8/10,9), acciaio inossidabile (A2-70/A4-70). La resistenza può essere abbinata in base ai requisiti, dagli elettrodomestici ai telai degli autocarri pesanti.

（5）È disponibile un'ampia gamma di soluzioni resistenti alla corrosione:

Elettrozincatura (48-120 ore in nebbia salina), zincatura a caldo (500 ore+), Dacromet (1000 ore+), acciaio inossidabile nel suo colore naturale (304/316), ecc. Adatto per ambienti difficili come zone costiere, impianti chimici e luoghi all'aperto.

（6）Assemblaggio su un solo lato, non sono necessari attrezzi sul retro

I dadi sono stati saldati sul pezzo. Basta stringere i bulloni da un lato, senza la necessità di utilizzare una chiave per fissarli sul retro. Particolarmente adatto per spazi ristretti come box chiusi e cavità interne della carrozzeria del veicolo.

（7）Adatto per la produzione automatizzata su larga scala

Formatura a freddo + filettatura, con buona consistenza dimensionale; combinato con disco vibrante ad alimentazione automatica e saldatrice a punti a resistenza, il costo di fissaggio in pezzo unico è molto inferiore rispetto alla soluzione "dado + rondella".

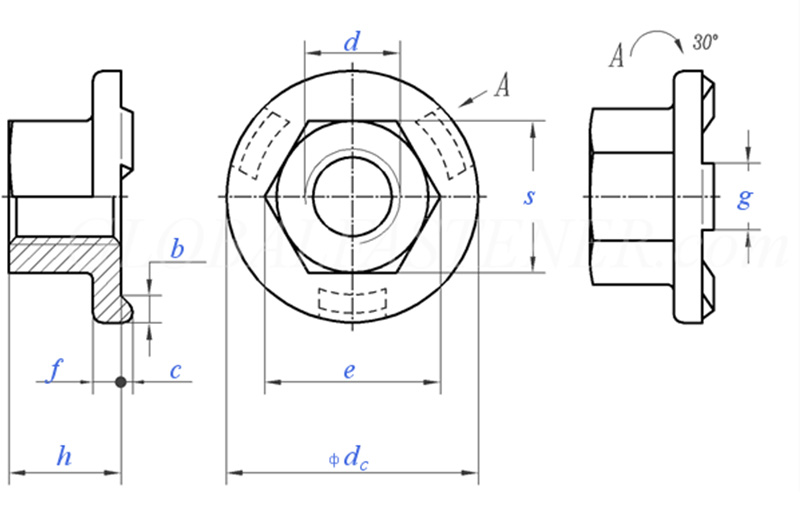

Flanged Hex Weld Nut

Dimensioni filettatura			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo della filettatura grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo della filettatura fine		/	/	/	/	15	1.5	1.5
C	Dimensione nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	massimo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	massimo		8.5	10.9	14	17.5	20	23	26
f	Dimensione nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensione nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	massimo		5	7	10	13	15	17	19.5
S	massimo		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	massimo=dimensione nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unità kg			/	5.7	12.2	21.8	29.4	45.8	/

Campi di applicazione

Il dado a saldare esagonale flangiato è ampiamente utilizzato nei seguenti settori e scenari grazie ai suoi vantaggi quali saldatura forte, posizionamento preciso, anti-allentamento affidabile e assemblaggio su un solo lato.

(1) Produzione automobilistica: i dadi saldati esagonali flangiati vengono utilizzati per l'installazione di paraurti, sedili, pannelli strumenti, accessori delle portiere, ecc.

（2）Elettrodomestici e quadri elettrici: Punti di connessione filettati dei gusci di frigoriferi, lavatrici e condizionatori; Basi di installazione di scatole di distribuzione e armadi di controllo.

（3）Attrezzature meccaniche: Fissaggio di coperture in lamiera, coperture protettive e supporti.

（4）Architettura e hardware: collegamenti con strutture leggere in acciaio, componenti metallici prefabbricati.

（5）Transito ferroviario: allestimento interno dei vagoni e fissaggio delle apparecchiature elettriche.

(6) Nuova energia: alloggiamento dell'inverter fotovoltaico, corpo dell'armadio di accumulo dell'energia.
