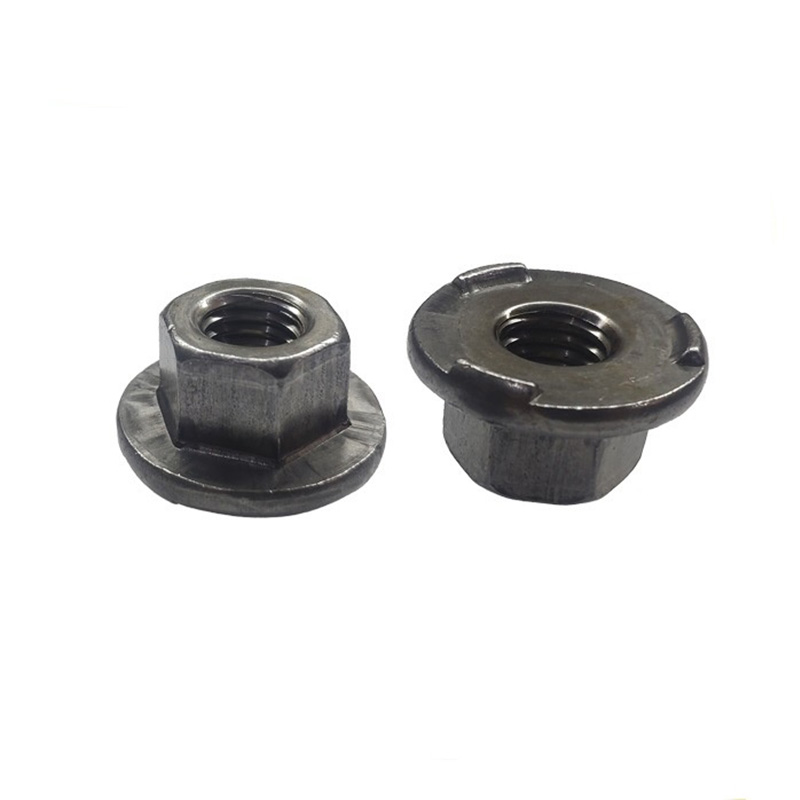

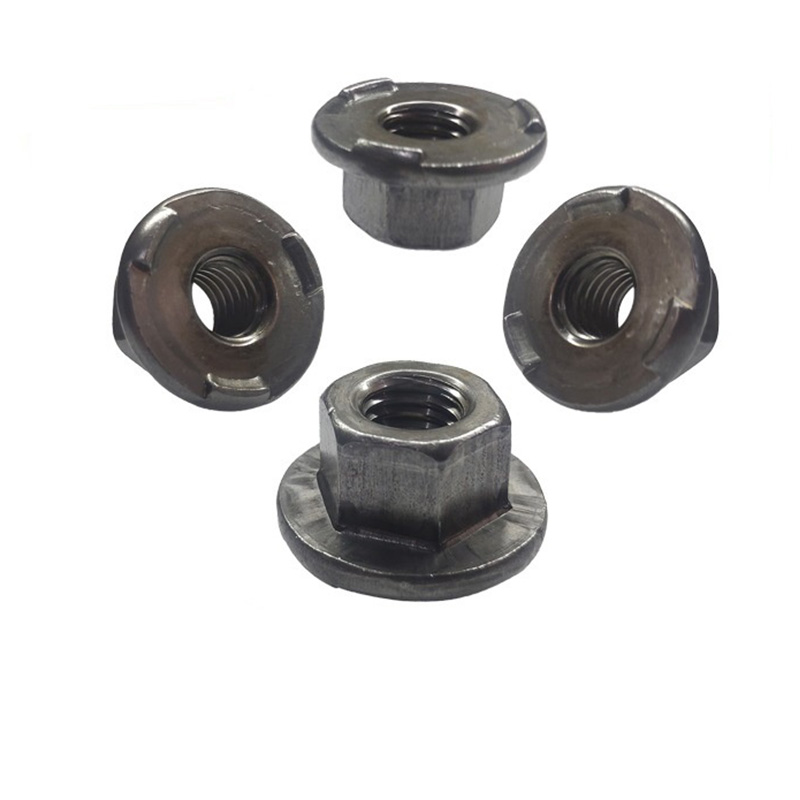

Dadi a saldare con flangia esagonale

Il produttore cinese Xiaoguo® I dadi saldati con flangia esagonale sono realizzati in acciaio legato di alta qualità di grado 10.9, con lavorazione precisa. La sua resistenza alla trazione supera i 1000 MPa. I punti di saldatura sono stabili, la capacità di carico è elevata ed è possibile ottenere un rapporto di prova.

Invia richiesta

Descrizione del prodotto

I dadi a saldare con flangia esagonale sono un dispositivo di fissaggio speciale con una flangia circolare nella parte inferiore e una forma esagonale nella parte superiore. La superficie inferiore della flangia presenta solitamente tre sporgenze di saldatura (o chiamate sporgenze). Questo dado viene saldato saldamente alla lamiera mediante saldatura a resistenza (saldatura a borchia) dopo aver fuso le sporgenze, ottenendo così un collegamento filettato permanente.

Rispetto ai normali dadi saldati, i dadi saldati con flangia esagonale incorporano una superficie flangiata, che può sostituire le rondelle piatte per distribuire la pressione e proteggere i componenti in lamiera sottile dallo schiacciamento. Allo stesso tempo, il design della testa esagonale rende conveniente l'uso di chiavi o bussole standard per il montaggio dei bulloni. Questo prodotto è ampiamente utilizzato in scenari di connessione filettata di strutture in lamiera sottile come carrozzerie di automobili, involucri di elettrodomestici, armadi elettrici e apparecchiature meccaniche.

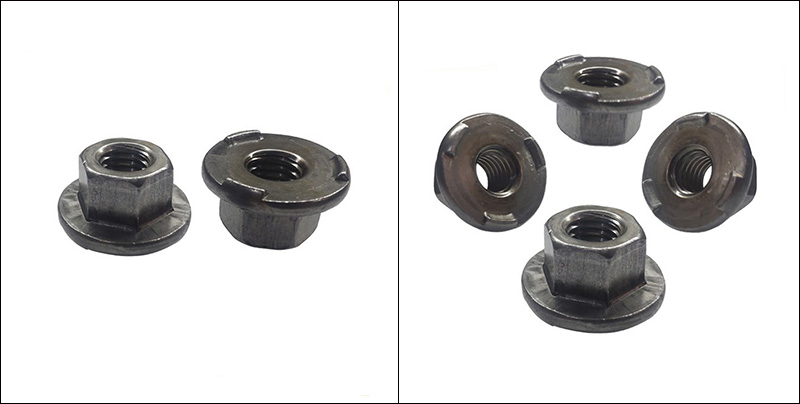

Hexagon Flange Weld Nuts

Caratteristiche strutturali principali

Il design strutturale dei dadi saldati con flangia esagonale è incentrato su tre obiettivi chiave: "saldatura affidabile, posizionamento preciso e assemblaggio conveniente". Le principali caratteristiche strutturali possono essere così riassunte:

（1）Testa esagonale

Forma: esagono regolare. Le dimensioni dei lati opposti rispettano le tolleranze standard ISO/DIN.

Funzione: può essere facilmente serrato utilizzando una chiave fissa o una presa, senza la necessità di attrezzi speciali.

Vantaggio: compatibile con i normali dadi esagonali, facilita il montaggio e la manutenzione in loco.

（2）Base flangiata

Forma: superficie della flangia allargata

Funzione: aumentare l'area di contatto con il pezzo, distribuire la pressione e impedire la deformazione del materiale in lamiera sottile.

Sostituisci le rondelle piane e riduci il numero di componenti e fasi di assemblaggio.

Vantaggi: migliora l'affidabilità della connessione e riduce i costi complessivi.

（3）Proiezioni di saldatura

Questa è la caratteristica più importante che distingue i dadi flangiati esagonali saldati dai normali dadi flangiati.

Caratteristica	Descrizione
Quantità	Il design standard è composto da 3 pezzi, distribuiti uniformemente a 120° lungo la superficie inferiore della flangia.
Forma	Testa sferica o conica, con sommità liscia e arrotondata senza spigoli vivi.
Altezza	0,5 - 0,8 mm (regolabile in base allo spessore del materiale di base)
Funzione	① Durante la saldatura a resistenza, le sporgenze si sciolgono per prime, formando un nucleo fuso stabile; ② Si ottiene il centraggio automatico a tre punti per evitare spostamenti della saldatura; ③ Quando non è in corso il processo di saldatura, il pezzo può essere temporaneamente tenuto in posizione, facilitando il posizionamento della linea di produzione automatizzata.
Vantaggi	La penetrazione della saldatura è uniforme, la precisione di posizionamento è elevata ed è adatta alla saldatura automatizzata robotizzata.

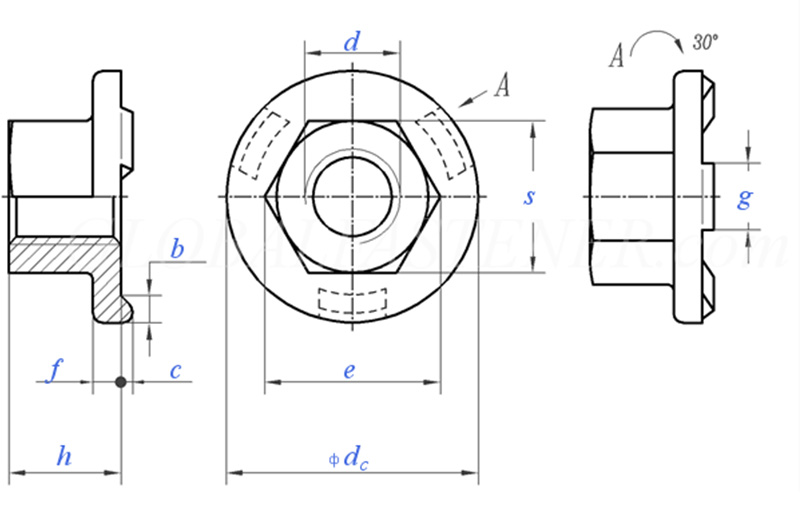

Hexagon Flange Weld Nuts

Dimensioni filettatura			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo della filettatura grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo della filettatura fine		/	/	/	/	15	1.5	1.5
C	Dimensione nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	massimo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	massimo		8.5	10.9	14	17.5	20	23	26
f	Dimensione nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensione nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	massimo		5	7	10	13	15	17	19.5
S	massimo		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	massimo=dimensione nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unità kg			/	5.7	12.2	21.8	29.4	45.8	/
