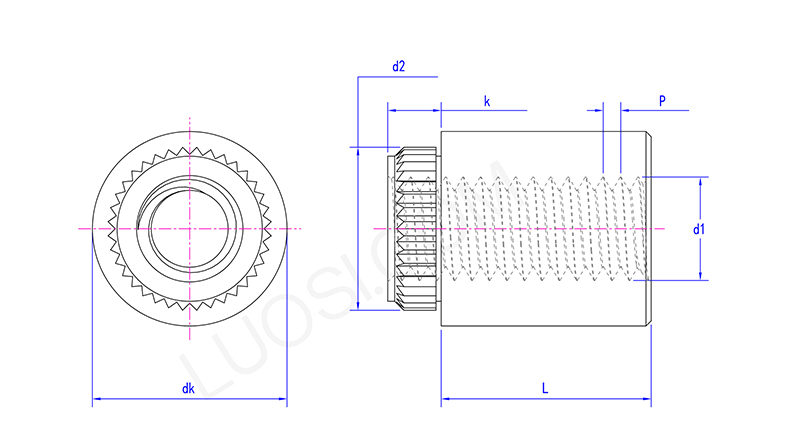

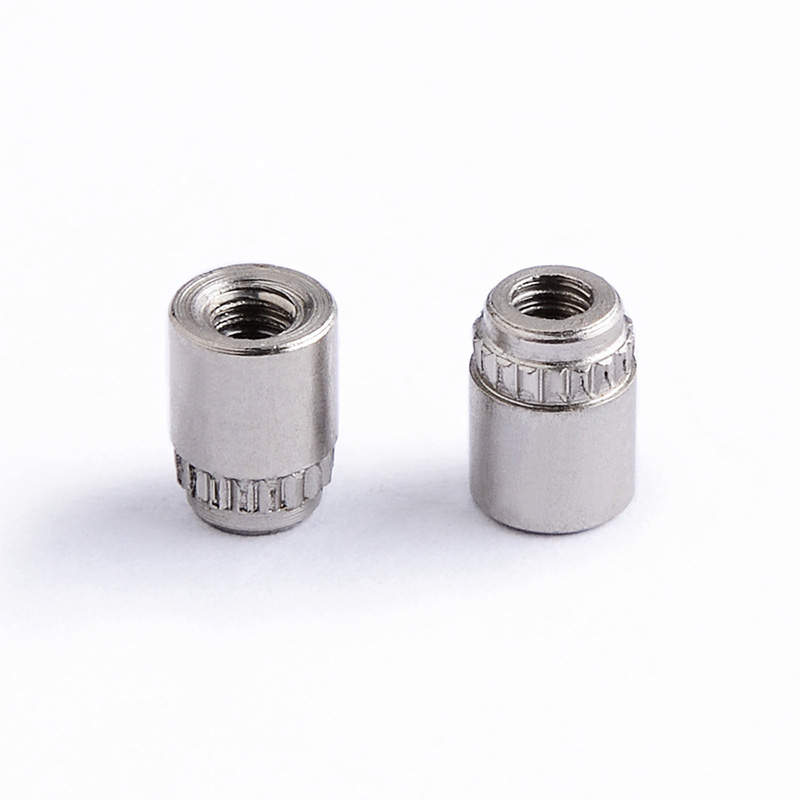

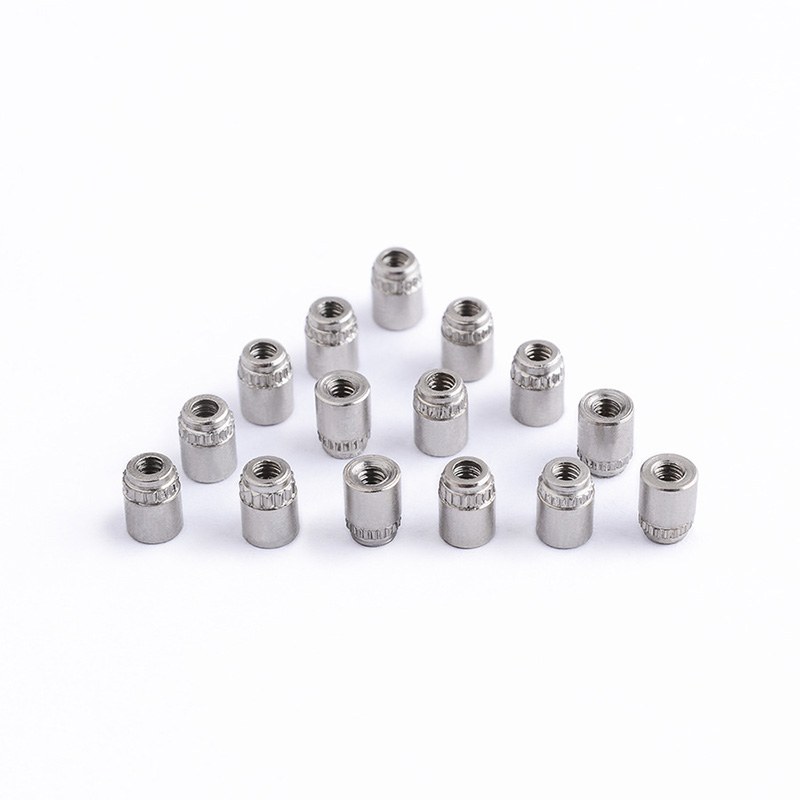

Perno rivettato UN per scheda PCB

Questi perni rivettati UN per schede PCB sono generalmente realizzati con buone leghe di acciaio, come acciaio inossidabile o a basso tenore di carbonio, o alluminio. Hanno una solida resistenza meccanica e una buona tenuta nel tempo.

Quelli in acciaio offrono la massima resistenza alla trazione e al taglio. Quelli in alluminio, invece, conducono bene l’elettricità e sono leggeri.

Il metallo scelto per questi perni significa che possono sopportare carichi meccanici pesanti, stress derivanti da cicli di riscaldamento e raffreddamento e rimanere resistenti per tutto il tempo in cui il prodotto è in uso.

Standard

Il perno rivettato UN per schede PCB è un dispositivo di fissaggio permanente e ad alta resistenza utilizzato per fornire un punto di fissaggio filettato esterno affidabile su schede a circuiti stampati (PCB). Qui, "UN" rappresenta tipicamente "Standard nazionale uniforme", riferendosi al tipo di filettatura standardizzata che possiede (come UNC o UNF), che ne garantisce la compatibilità con vari dadi standard.

Il processo di installazione è veloce ed efficiente. Inserire il perno nel foro preforato sulla scheda PCB. Quindi, utilizzare uno strumento di rivettatura dedicato per deformare l'estremità piatta del perno, facendolo espandere verso l'esterno e facendo presa saldamente tra la testa del rivetto e la spalla o la flangia del perno, formando così una connessione forte e resistente alle vibrazioni senza la necessità di saldatura.

Questo metodo è particolarmente adatto per scenari che richiedono di resistere a grandi sollecitazioni meccaniche, di sottoporsi a più operazioni di collegamento o in cui il calore generato dalla saldatura può danneggiare componenti sensibili.

Installazione

Questi perni rivettati UN per schede PCB vengono inseriti utilizzando un metodo di formatura a freddo o rivettatura.

Infili il perno attraverso un foro preforato nel PCB. Quindi uno speciale strumento di rivettatura piega il gambo del perno contro uno stampo sotto la tavola, creando un blocco svasato permanente che lo tiene in posizione.

Il metodo di lavorazione a freddo genera meno calore e non danneggia il laminato o i circuiti del PCB. Se installati correttamente, i perni forniscono un fissaggio forte e resistente alle vibrazioni senza compromettere la struttura del circuito.
