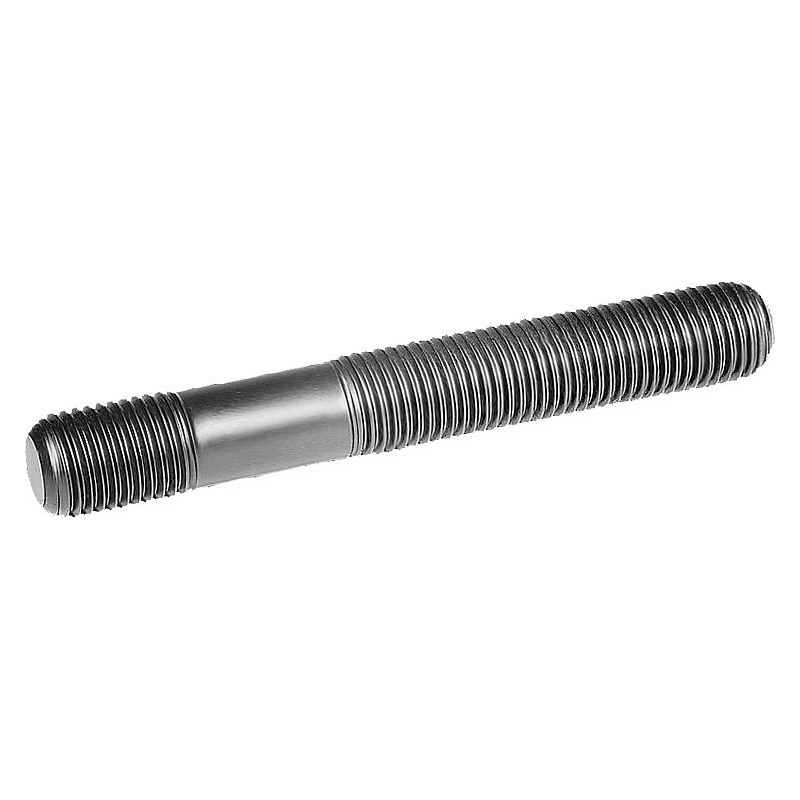

Perni doppi a palo grezzo con passo fine

I perni doppi a polo grezzo con passo fine sono adatti per scenari che richiedono connessioni precise e ad alta resistenza. L'asta spessa migliora la presa, mentre il filo sottile garantisce una vestibilità aderente e stabile. La fabbrica Xiaoguo® ha una grande quantità di inventario in magazzino.

Invia richiesta

Descrizione del prodotto

I doppi perni a palo grezzo con passo fine sono un'asta di metallo relativamente spessa con filettature sottili su entrambe le estremità. È disponibile in un'ampia gamma di specifiche, con diametri di filettatura che vanno da pochi millimetri a decine di millimetri, e la lunghezza può anche essere selezionata in base alle effettive esigenze.

Caratteristiche del prodotto

La caratteristica dei perni doppi a palo grezzo con passo fine è la struttura dell'asta grossolana. Rispetto ai perni ordinari, le barre grossolane possono migliorare la resistenza e la rigidità complessive e hanno meno probabilità di deformarsi se sottoposte a carichi pesanti. Il passo delle filettature a filettatura fine è piccolo e lo spazio tra ogni giro della filettatura è più piccolo. Quando ruotato, può generare un maggiore attrito ed è meno probabile che si allenti dopo essere stato stretto.

parametri

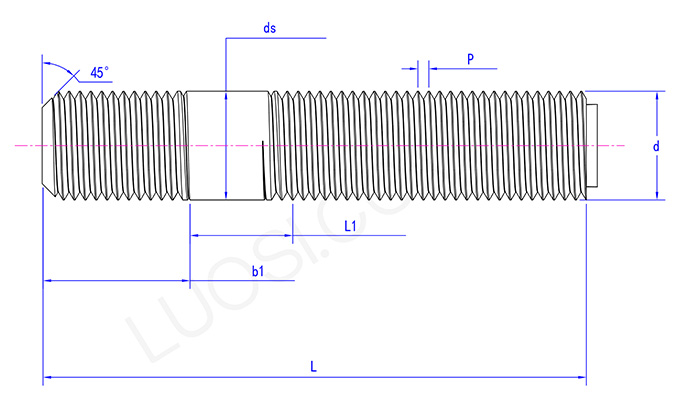

Rough pole double studs with fine pitch

Applicazioni

Il doppio perno a polo grezzo con passo fine è più comunemente utilizzato in settori quali la produzione meccanica, l'aerospaziale e gli strumenti di precisione. Assemblaggio di apparecchiature di alta precisione nella produzione meccanica; Componenti fissi per aerei nel settore aerospaziale; Nella produzione di strumenti di precisione, per garantire la stabilità delle parti, questo tipo di perno è sempre necessario per garantire l'affidabilità e la stabilità della connessione.

I perni doppi a polo grezzo con passo fine vengono utilizzati per fissare i componenti chiave di grandi apparecchiature meccaniche. Nelle fabbriche vengono spesso installate e utilizzate apparecchiature meccaniche su larga scala come macchine utensili pesanti e compressori di grandi dimensioni. Per installare la scatola del mandrino della macchina utensile per carichi pesanti, avvitare un'estremità del perno nel foro filettato del basamento della macchina utensile e passare l'altra estremità attraverso il foro di installazione della scatola del mandrino, quindi avvitare il dado.

Parametri del prodotto

Lun	1/4	16/5	3/8	7/16	1/2	16/9	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds massimo	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Questi perni doppi a palo grezzo vengono utilizzati per la produzione e l'installazione di stampi. Nell'industria della costruzione degli stampi, nella realizzazione di stampi ad iniezione, stampi per pressofusione, ecc., vengono utilizzati per fissare i vari moduli degli stampi. Collegare gli stampi superiore e inferiore dello stampo. Avvitare un'estremità del perno nel foro filettato dello stampo inferiore e far passare l'altra estremità attraverso lo stampo superiore. Quindi avvitare il dado.
