Perno a doppia estremità di tipo B

I perni a doppia estremità di tipo B hanno filettature su entrambe le estremità e un'asta lucida al centro. Il diametro dell'asta lucidata è approssimativamente uguale al diametro primitivo della filettatura e ha una buona flessibilità. I perni prodotti dal fornitore Xiaoguo® sono durevoli e conformi allo standard di implementazione GB/T 900-1988.

Invia richiesta

Descrizione del prodotto

Il perno a doppia estremità di tipo B è un'asta di metallo con filettature su entrambe le estremità. Le lunghezze dei fili su entrambe le estremità sono diverse, il che può adattarsi a materiali di collegamento di diversi spessori. Il diametro della parte centrale dell'asta liscia è uguale a quello della filettatura, il che lo rende molto flessibile da utilizzare.

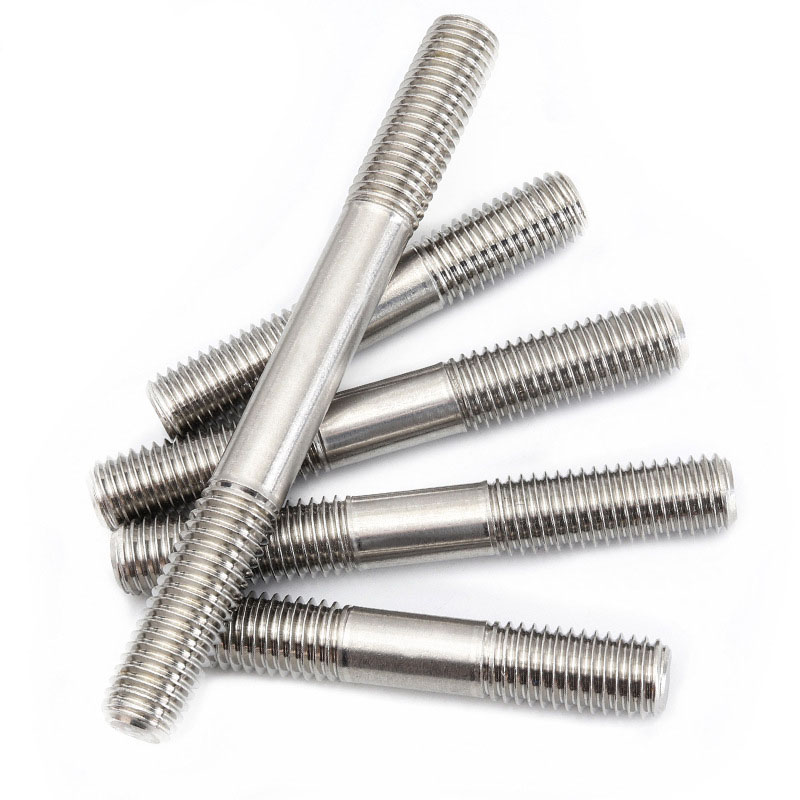

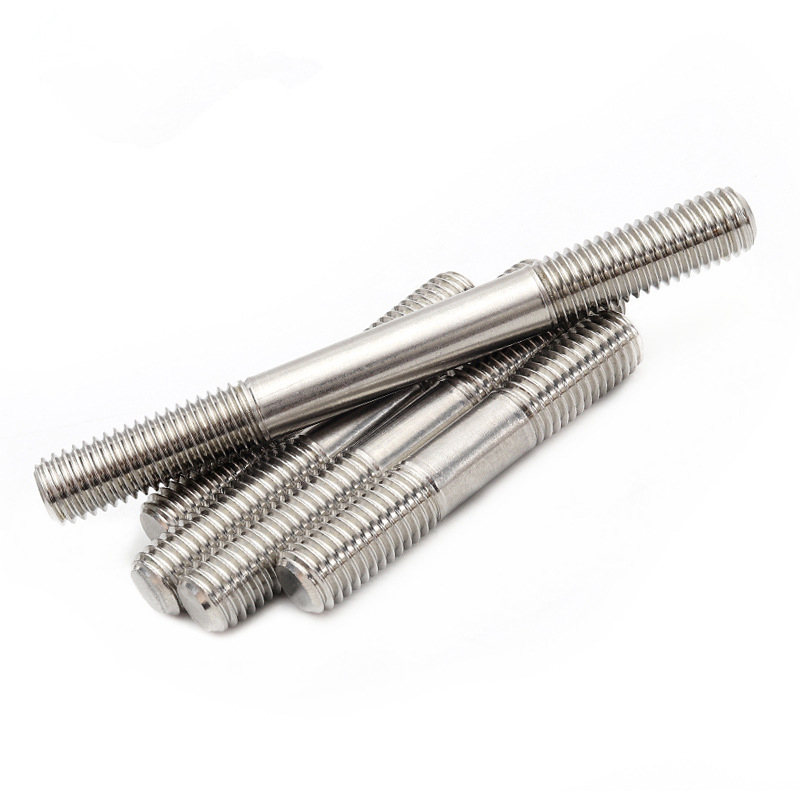

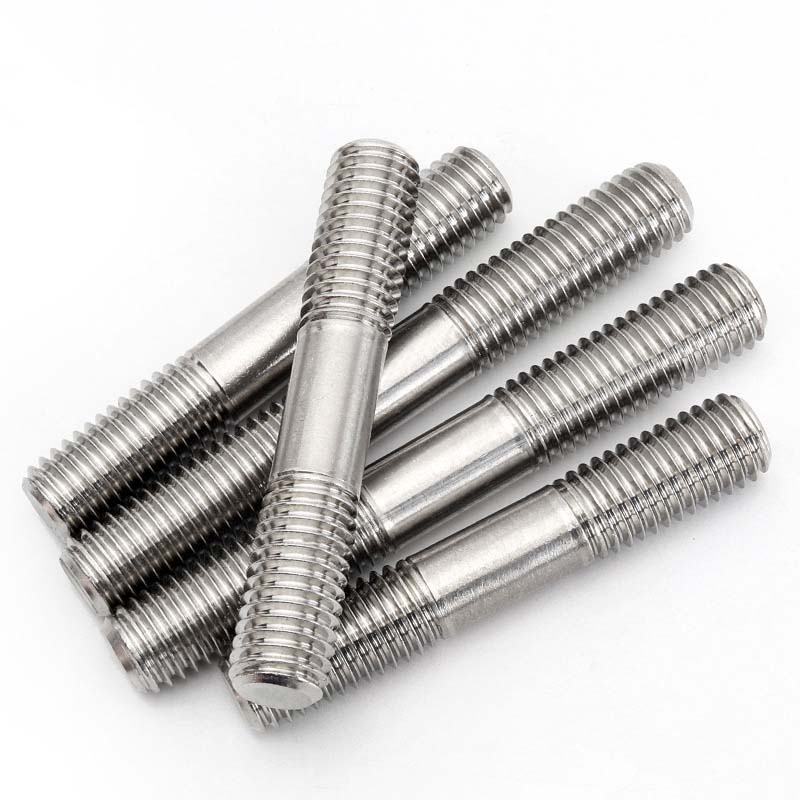

Type B Double End Stud

Applicazioni e parametri

I perni a doppia estremità di tipo B vengono utilizzati nell'industria manifatturiera dei macchinari. Quando si monta la macchina utensile, utilizzarla per fissare il piano di lavoro e il basamento. Avvitare l'estremità corta nel foro filettato del letto e, dopo che l'estremità lunga è passata attraverso il piano di lavoro, serrarla con un dado. Può sopportare le vibrazioni durante la lavorazione.

Quando si ripara il motore, vengono utilizzati prigionieri di tipo B per sostituire il coperchio terminale. L'estremità corta è fissata all'alloggiamento del motore e l'estremità lunga è collegata al coperchio terminale per garantire che il coperchio terminale non si allenti quando il motore è in funzione e proteggere le parti interne. Possono resistere alle vibrazioni e al peso durante il funzionamento dell'attrezzatura, impedire che l'attrezzatura si sposti e garantire la sicurezza della produzione.

Questi perni a doppia estremità B hanno risolto il problema di allineamento. Innanzitutto, avvitare completamente i prigionieri in un componente, quindi regolare la posizione e infine serrare il dado all'estremità libera. Questo è fondamentale per livellare la base meccanica su spessori irregolari. Possono distribuire uniformemente il carico. L'ingranamento uniforme dei fili su entrambe le estremità può prevenire sollecitazioni irregolari nel sistema di supporto o nei giunti del ponte.

Parametri del prodotto

Lun	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 minuto	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 massimo	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Vantaggi

I perni a doppia estremità di tipo B sono la sua forte adattabilità. Poiché le lunghezze delle filettature su entrambe le estremità sono diverse, un componente di base più spesso può essere avvitato su un lato e una parte più sottile può essere fissata con un dado sull'altro lato, senza la necessità di rondelle aggiuntive. Ad esempio, quando si fissa la base dell'apparecchiatura, l'estremità corta viene avvitata nella fondazione in cemento, mentre l'estremità lunga passa attraverso il coperchio posteriore e viene serrata con un dado. L'operazione è semplice.
