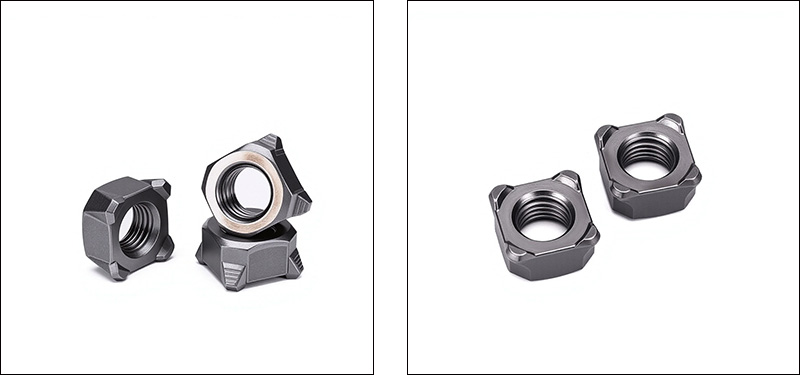

Dadi saldati a proiezione quadrata

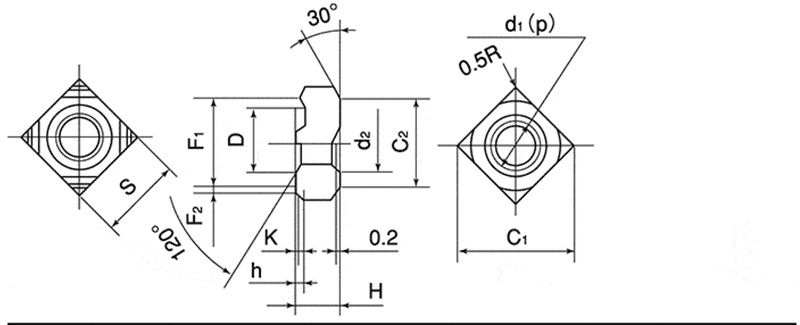

Caratteristiche strutturali

I dadi saldati a proiezione quadrata sono un dado quadrato con più sporgenze di saldatura nella parte inferiore. Il suo design strutturale è incentrato su tre obiettivi chiave: affidabilità della saldatura, posizionamento preciso e prestazioni anti-rotazione.

【1】Base quadrata

（1）Forma: un quadrato perfetto con tutti e quattro i lati della stessa lunghezza e tutti e quattro gli angoli ad angolo retto. Può impedire automaticamente la rotazione quando si inserisce nel foro quadrato del pezzo.

（2）Larghezza bordo: ad esempio, M8 è 14 mm, M10 è 17 mm. Fornisce un'area di pressione sufficiente per evitare che i dadi rimangano incastrati nel materiale di base durante la saldatura.

（3）Spessore (altezza): solitamente da 6 a 10 mm. Garantisce una lunghezza di impegno della filettatura sufficiente per garantire la resistenza della connessione.

【2】Progetto di saldaturaazioni

（1）Quantità: distribuita in modo simmetrico su quattro punti per garantire corrente uniforme e nucleo di saldatura bilanciato

（2）Posizione: Ai quattro angoli della superficie inferiore, vicino al bordo, per migliorare la stabilità della saldatura

（3）Forma: forma sferica o conica, con parte superiore liscia

（4）Altezza: 0,5 ~ 1,2 mm, per garantire uno stretto contatto con il materiale di base

Larghezza/diametro: circa 1,5 ~ 2,5 mm

【3】Filettatura interna

（1）Specifiche filettatura: Metrico da M4 a M16, Imperiale da #6 a 5/8″. Forma una connessione staccabile con i bulloni corrispondenti.

（2）Precisione della filettatura: 6H (metrico), 2B (imperiale). Garantisce un buon adattamento tra i dadi saldati a proiezione quadrata e il bullone.

（3）Lunghezza della filettatura: fornisce una lunghezza di impegno della filettatura sufficiente.

（4）Orientamento della filettatura: l'estremità di ingresso può avere smussi per un facile inserimento del bullone.

Domande frequenti

（1）Per quale metodo di saldatura sono adatti i dadi a saldare a proiezione quadrata? Quali sono i parametri?

Il metodo più comunemente utilizzato è la saldatura a proiezione di resistenza. Prendiamo come esempio la saldatura di un dado M8 in acciaio a basso tenore di carbonio su una piastra in acciaio a basso tenore di carbonio da 1,5 mm. I parametri di riferimento sono: corrente 8–11 kA, pressione dell'elettrodo 2,5–4,0 kN, frequenza di saldatura 8–15 cicli (circa 0,16–0,3 secondi).

（2）A quali standard sono conformi i dadi saldati a proiezione quadrata?

Seguiamo rigorosamente DIN 928 (lo standard tedesco, il più utilizzato a livello mondiale), ASME B18.1 (lo standard americano) e GB/T 13681.2 (lo standard nazionale cinese).

(3) Come garantire le prestazioni di saldatura dei dadi?

Il fulcro delle prestazioni di saldatura è che il contenuto di carbonio sia ≤ 0,25%. Effettuiamo analisi spettrali su ciascun lotto di materie prime per garantire che la composizione chimica sia qualificata. Allo stesso tempo, l'altezza e la forma delle sporgenze sono rigorosamente controllate entro l'intervallo di tolleranza.
