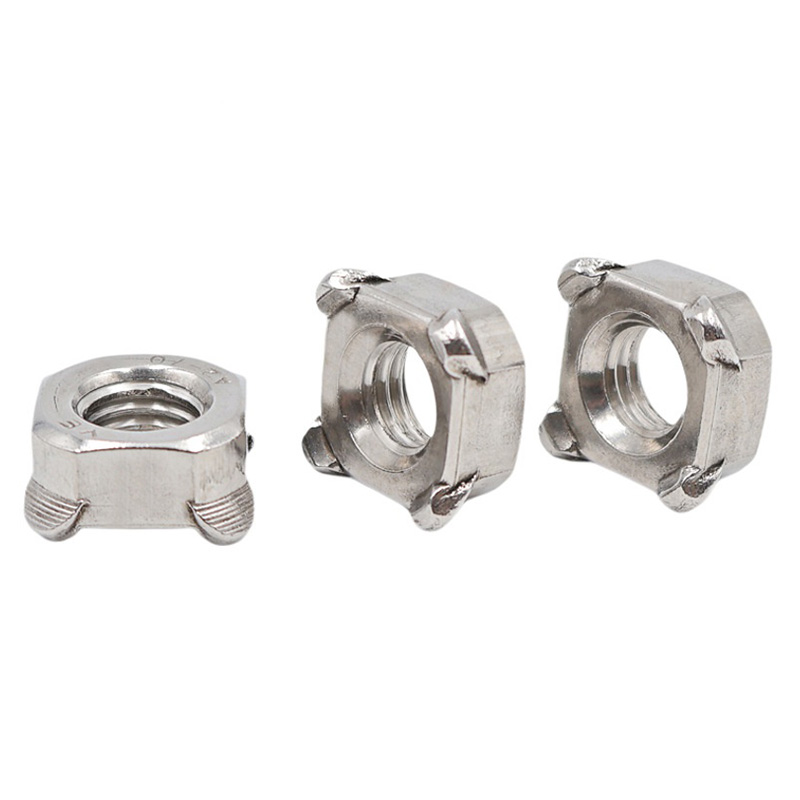

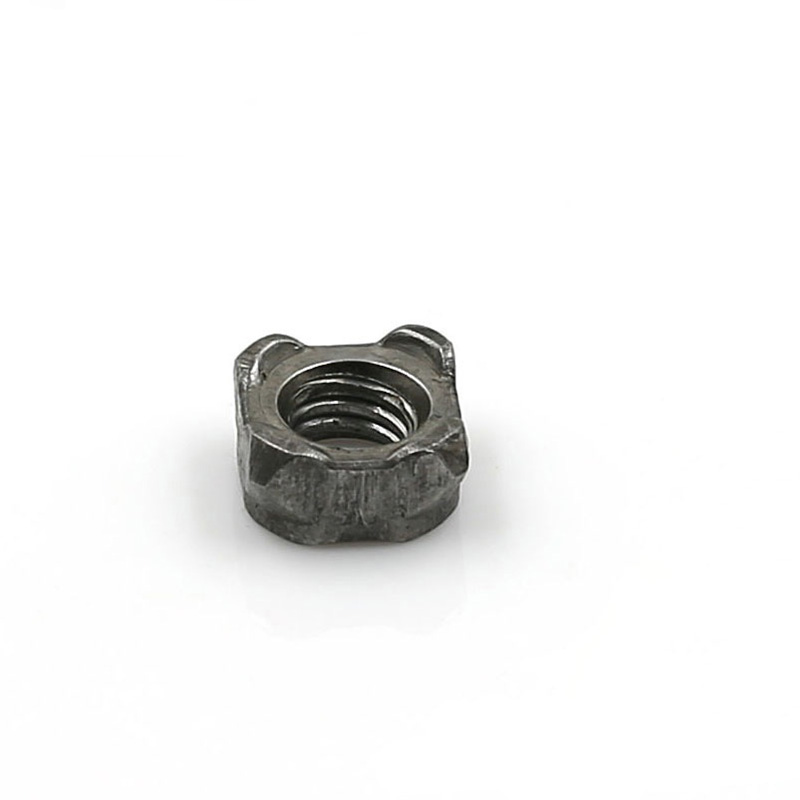

Dado a saldare quadrato M8

Stai cercando elementi di fissaggio professionali, l'ultimo dado a saldare quadrato M8 di Xiaoguo® potrebbe essere la tua scelta ideale. È adatto per il lato posteriore della lamiera. Quando si installano elementi di fissaggio esterni, non è necessario toccare il lato posteriore. È particolarmente adatto per involucri di tipo chiuso.

Modello:Q 371-1999

Invia richiesta

Descrizione del prodotto

Dimensioni standard e chiave

Il dado quadrato a saldare M8 è prodotto in stretta conformità con la norma DIN 928:2013-12. Questo standard specifica le dimensioni e i requisiti tecnici per i dadi a saldare quadrati con filettatura grossa da M4 a M16 e filettatura fine da 8 mm a 16 mm. Il grado del prodotto è un grado.

Parametro	Valore (mm)	Tolleranza
Specifica della filettatura	M8×1,25	-
Larghezza del bordo (s/sw)	14mm	±0,3
Larghezza diagonale (e)	18 mm	±0,6
Spessore totale (m1/h)	6,5 mm	±0,3
Diametro testa (dk)	12,8 mm	-
Altezza del punto di sporgenza	1,0 mm	±0,1
Angolo della punta concava	45°	±5°

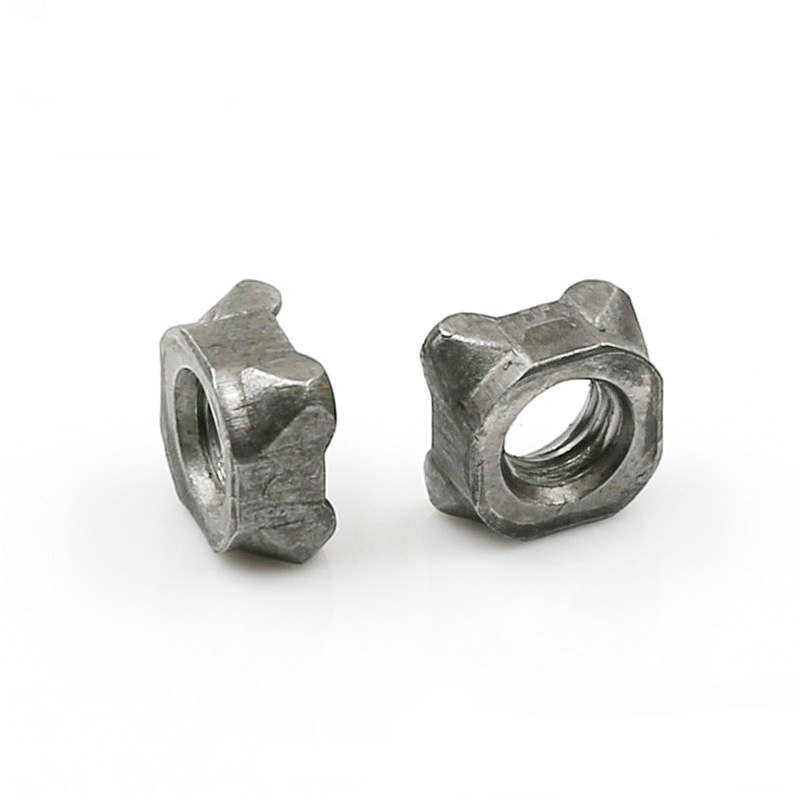

M8 Square Weld Nut

Tipologia strutturale

Il dado a saldare quadrato M8 è diviso in due tipologie a seconda che abbia o meno un perno di posizionamento: il tipo senza perno e il tipo dotato di perno.

（1）Non pilotato

Descrizione:

Forma quadrata, con la larghezza dei lati opposti di 14 mm. La superficie inferiore presenta quattro sporgenze di saldatura emisferiche distribuite uniformemente ai quattro angoli, senza perni di guida. La superficie inferiore è piatta, con una specifica di M8 × 1,25 e una precisione di 6H.

Principio di funzionamento:

Durante la saldatura, il posizionamento avviene tramite i perni di posizionamento sull'elettrodo inferiore o i fori quadrati sul pezzo. Le quattro sporgenze si fondono simultaneamente durante la saldatura a resistenza, formando un nucleo di saldatura uniforme.

Scenari applicabili:

Quando è già presente un dado a saldare quadrato M8 nel foro quadrato del pezzo o quando il posizionamento è affidabile,

possono essere adottate tecniche di saldatura manuale o semiautomatica.

Questo è adatto per applicazioni sensibili ai costi con bassi requisiti di precisione di posizionamento.

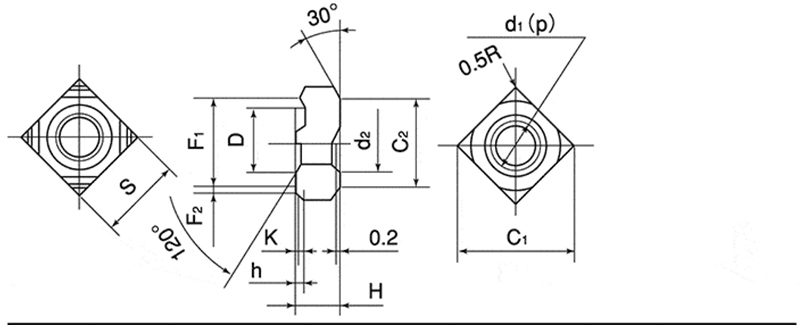

M8 Square Weld Nut

d	p	S		H		h		K	D
Diametro nominale	Pece	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base (approssimativa)	Dimensione di base	Tolleranza
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Pilotato

Descrizione:

La forma è quadrata, con la larghezza dei lati opposti che solitamente rimane pari a 14 mm. Sono presenti le quattro sporgenze angolari sulla superficie inferiore insieme al perno di guida centrale. Il diametro del perno guida è generalmente di 9,6 mm o 11,6 mm (a seconda delle esigenze del cliente). L'altezza del perno guida è 1,5 mm, 2,0 mm o 2,5 mm, corrispondente allo spessore del materiale di base. La filettatura è M8×1,25, con una precisione di 6H.

Principio di funzionamento:

Il perno guida viene inserito nel foro di posizionamento preforato del pezzo in lavorazione per ottenere un posizionamento preciso e impedire che il dado a saldare quadrato M8 si sposti durante la saldatura. Allo stesso tempo, il perno di guida impedisce efficacemente anche in una certa misura l'ingresso degli spruzzi di saldatura nel foro filettato.

Scenari applicabili:

Linea di saldatura robotizzata automatizzata (con elevati requisiti di posizionamento)

Quando il pezzo non ha fori quadrati ed è posizionato esclusivamente tramite fori rotondi

Applicazioni in cui è necessario evitare che le scorie di saldatura blocchino le filettature
