Dado saldato quadrato M10

I dadi saldati quadrati sfusi xiaoguo® M10 sono prodotti per essere compatibili con una varietà di parametri di saldatura, consentendo un rapido fissaggio sul pezzo, riducendo i tempi di installazione e migliorando l'efficienza complessiva del lavoro.

Modello:Q 371-1999

Invia richiesta

Descrizione del prodotto

Controllo di qualità

Il nucleo del controllo di qualità per il dado saldato quadrato M10 risiede nel garantire che le proprietà fisiche del dado stesso soddisfino gli standard e che possa formare una connessione di saldatura forte e affidabile con la lamiera.

【1】Segui lo standard

Il primo passo nel controllo di qualità è il rispetto degli standard pertinenti. Il dado quadrato saldato M10 segue principalmente lo standard DIN 928 e lo standard dell'industria automobilistica nazionale QC/T 863-2011.

M10 Square Welded Nut

【2】Controllo di qualità delle materie prime

（1）Analisi della composizione chimica: la chiave per le prestazioni di saldatura risiede nel contenuto di carbonio, che deve essere controllato al di sotto dello 0,25%. Il materiale comunemente usato è l'acciaio a basso tenore di carbonio.

(2) Ispezione della qualità della superficie: controllare se sono presenti crepe, pieghe o altri difetti sulla superficie delle materie prime per garantire il regolare avanzamento del successivo processo di stampaggio a freddo.

【3】Controllo di qualità del processo di produzione

（1）Stampatura a freddo: è necessario garantire che le dimensioni chiave come la larghezza e l'altezza dei lati opposti del dado M10 siano conformi ai requisiti dei disegni e dello standard DIN 928. In particolare dovrà essere garantita la coerenza dell'altezza, della forma e della posizione distributiva dei quattro risalti di saldatura nella parte inferiore.

(2) Lavorazione della maschiatura: l'ispezione al 100% delle filettature di ciascun dado quadrato saldato M10 viene condotta utilizzando blocchetti di riscontro per garantire che soddisfino i requisiti del grado di precisione 6H.

（3）Trattamento termico: per soddisfare i requisiti dei gradi ad alta resistenza come 8 o 10, è necessario eseguire processi di tempra e rinvenimento per consentire ai dadi di raggiungere la resistenza desiderata.

M10 Square Welded Nut

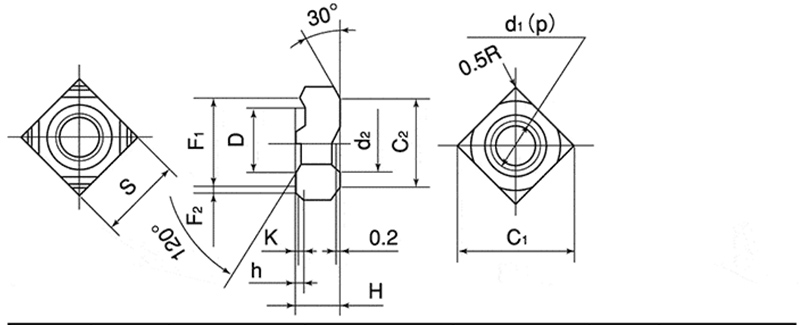

d	p	S		H		h		K	D
Diametro nominale	Pece	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base (approssimativa)	Dimensione di base	Tolleranza
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Ispezione del prodotto finale

（1）Ispezione dell'aspetto e delle dimensioni: attraverso l'ispezione visiva o lo screening automatizzato delle immagini, vengono eliminati i prodotti difettosi con crepe superficiali, sbavature, ruggine, ecc. Le dimensioni chiave vengono ispezionate utilizzando strumenti come calibri e micrometri per garantire che rientrino nell'intervallo di tolleranza.

（2）Test delle prestazioni meccaniche: il dado quadrato saldato M10 deve essere in grado di sopportare il carico garantito specificato dallo standard senza causare il disinnesto o la rottura della filettatura.

（3）Test di durezza: la durezza viene misurata utilizzando un durometro Rockwell o Vickers.

（4）Ispezione del trattamento superficiale: per trattamenti superficiali come zincatura e Dacromet, è necessario testare lo spessore del rivestimento e condurre regolarmente test in nebbia salina.
