Dado saldato quadrato M8

Xiaoguo® dalla Cina fornisce dadi saldati quadrati M8 disponibili per test a campione. La sua forma quadrata facilita l'allineamento con il sistema di alimentazione automatica del vassoio vibrante ed è adatto per operazioni di catena di montaggio ad alta velocità.

Modello:Q 371-1999

Invia richiesta

Descrizione del prodotto

（1）Definizione del prodotto

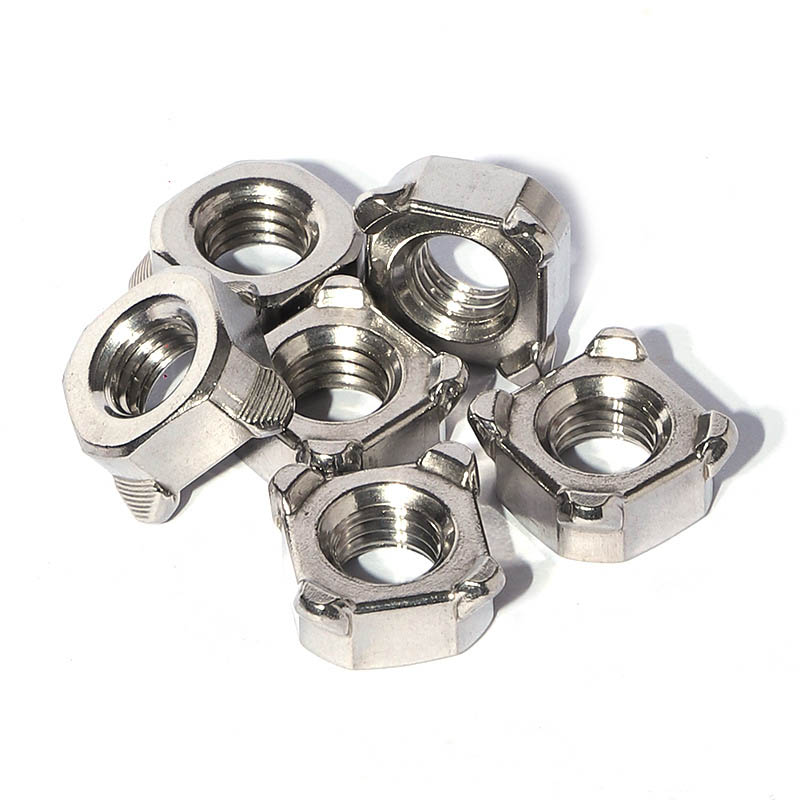

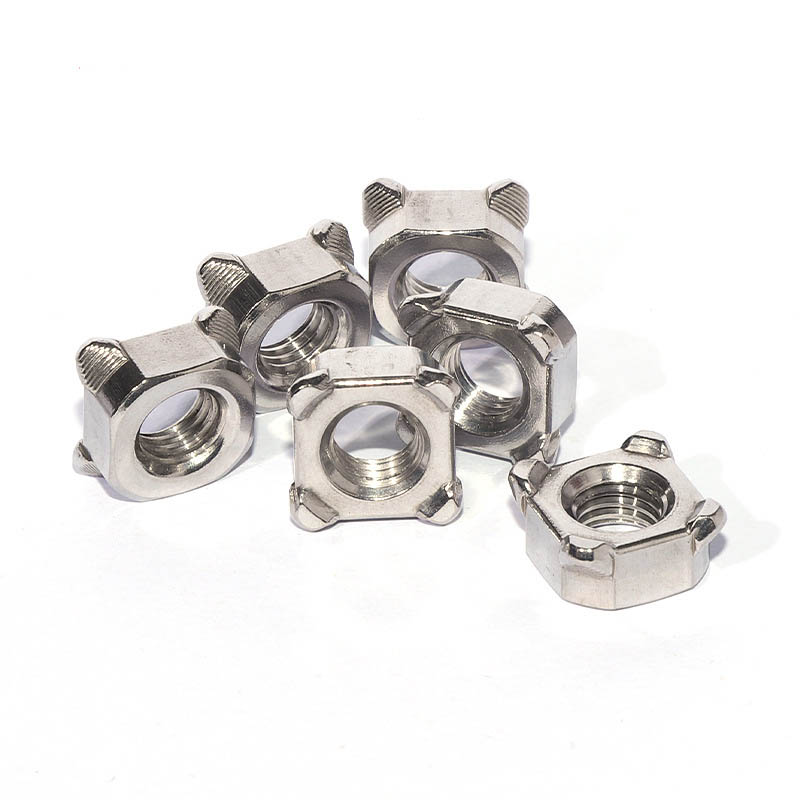

Il dado saldato quadrato M8 è un dispositivo di fissaggio speciale con forma quadrata e quattro sporgenze di saldatura agli angoli inferiori. È fissato permanentemente alla lamiera mediante saldatura a punti a resistenza e fornisce un affidabile foro filettato interno per i successivi collegamenti a bullone. Questo dado è conforme allo standard DIN 928 ed è uno dei dadi di saldatura più comunemente utilizzati in settori quali quello automobilistico, degli elettrodomestici e delle macchine agricole.

（2）applicare gli standard

Il dado saldato quadrato M8 è prodotto in stretta conformità con la norma DIN 928:2013-12. Questo standard specifica le dimensioni e i requisiti tecnici per i dadi quadrati saldati con filettatura grossa da M4 a M16 e filettatura fine da 8 mm a 16 mm. Il grado del prodotto è A. La norma DIN 928 richiede che l'acciaio utilizzato per i dadi saldati contenga un contenuto di carbonio ≤ 0,25% per garantire buone prestazioni di saldatura.

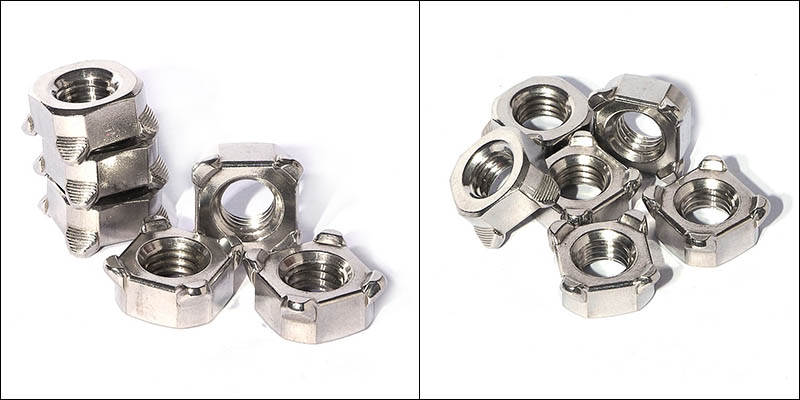

M8 Square Welded Nut

Parametri del processo di saldatura

I parametri di saldatura sono il fattore fondamentale per garantire la qualità della saldatura. I parametri di saldatura per il dado saldato quadrato M8 devono essere regolati in base al materiale della piastra di base e al suo spessore, ecc. Di seguito sono riportati i parametri di riferimento in condizioni di lavoro tipiche:

（1）Corrente di saldatura

Il valore consigliato è 5.000 - 8.000 A

Per dadi di piccole dimensioni (come M4-M6), la corrente può essere controllata entro 3000 - 5000 A; per quelli di medie dimensioni (M8-M10), ad esempio il dado saldato quadro M8, la corrente di saldatura è 5000 - 8000 A; per quelli di grossa taglia (M12 e superiori) occorrono 8000 - 10000 A

（2）Pressione dell'elettrodo

Il valore consigliato è 2,5 - 4,0 kN

La pressione dovrebbe far sì che più sporgenze vengano appiattite uniformemente di circa 1/3 prima che venga applicata l'alimentazione. Se la pressione è troppo elevata le sporgenze potrebbero appiattirsi prematuramente; se è troppo basso, potrebbe causare spruzzi.

（3）Tempo di saldatura

Il valore consigliato è 8 - 15 cicli (circa 0,16 - 0,3 secondi)

Il tempo di saldatura è più breve di quello della saldatura a punti dello stesso punto di saldatura. Dopo aver determinato la pressione e la corrente dell'elettrodo appropriate, regolarle per ottenere punti di saldatura soddisfacenti.

M8 Square Welded Nut

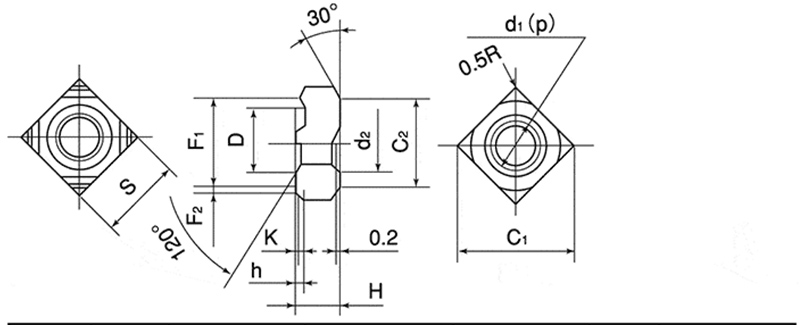

d	p	S		H		h		K	D
Diametro nominale	Pece	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base	Tolleranza	Dimensione di base (approssimativa)	Dimensione di base	Tolleranza
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Ispezione di qualità

Per verificare la resistenza della saldatura dei dadi, è necessario eseguire un'ispezione di qualità post-saldatura. I metodi principali includono:

(1) Test di coppia: inserire il bullone corrispondente nel dado saldato e applicare la coppia specificata utilizzando una chiave dinamometrica. Se il dado saldato quadrato M8 non ruota e il punto di saldatura non è strappato, è considerato qualificato.

（2）Test della forza di spinta: applicare la forza di spinta assiale al dado saldato e registrare il carico di rottura massimo utilizzando una macchina di prova universale. La frattura dovrebbe verificarsi nel materiale di base.

(3) Ispezione visiva: effettuare un controllo visivo per vedere se i dadi sono inclinati, se sono completamente a contatto con il materiale della lamiera e per eventuali schizzi o crepe. Contemporaneamente verificare con un blocchetto di riscontro se le filettature hanno subito deformazioni dovute alla saldatura.
