Dado dell'albero

Come scegliere il trattamento superficiale appropriato?

La scelta del trattamento superficiale per il dado dell'albero dipende principalmente dall'ambiente di utilizzo specifico, dal budget e dai requisiti prestazionali.

（1）Priorità di budget, ambiente interno asciutto: l'opzione preferita è l'elettrozincatura.

（2）Condizioni esterne difficili/Elevata resistenza alla corrosione: le opzioni preferite sono la zincatura a caldo o la nichelatura chimica.

(3) Elementi di fissaggio ad alta resistenza (grado 10.9 e superiore): deve essere selezionato un processo che non presenti rischi di infragilimento da idrogeno, come Dacromet o zincatura meccanica.

（4）Per il primer del rivestimento o per ridurre l'attrito: scegliere la fosfatazione.

(5) Requisiti estetici specifici: per un effetto di finitura a specchio, è possibile selezionare la cromatura; per un aspetto nero puro e denso si può scegliere il nero elettroforetico.

（6）Requisiti funzionali speciali (resistenza alle alte temperature/antiaderente): selezionare rivestimento in Teflon.

（7）Molto impegnato nella tutela dell'ambiente: diamo priorità all'uso di nuovi processi rispettosi dell'ambiente come il rivestimento Dacromet senza cromo e la zincatura a caldo.

Caratteristiche del progetto strutturale

Il dado dell'albero è stato progettato con precisione in termini di struttura. Le sue caratteristiche di design risiedono principalmente negli aspetti della filettatura, del meccanismo di bloccaggio e della forma.

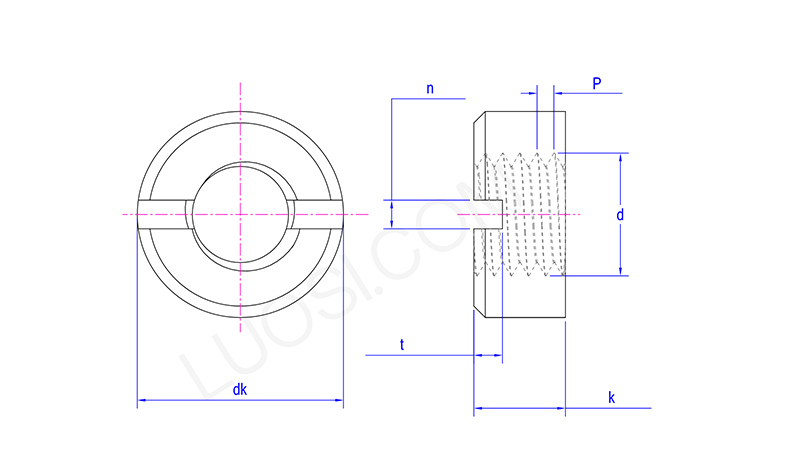

（1）Design della filettatura

Serve come base per il dado dell'albero ed è fondamentale per garantire la forza e la precisione della connessione.

Filettatura fine: tutti i dadi dell'albero sono dotati di filettatura fine. L'angolo dell'elica della filettatura fine è piccolo, il che garantisce eccellenti prestazioni autobloccanti. È particolarmente adatto per applicazioni soggette a carichi dinamici.

Tolleranza di alta precisione: la filettatura interna del dado è solitamente prodotta secondo lo standard ISO 965-2 6H o 5H, mentre per la filettatura dell'albero accoppiato si consiglia di utilizzare una tolleranza di 6g.

（2）Meccanismo anti-allentamento e bloccaggio

Questo è il fulcro della funzione di "bloccaggio" del dado, che resiste efficacemente alle vibrazioni e agli urti.

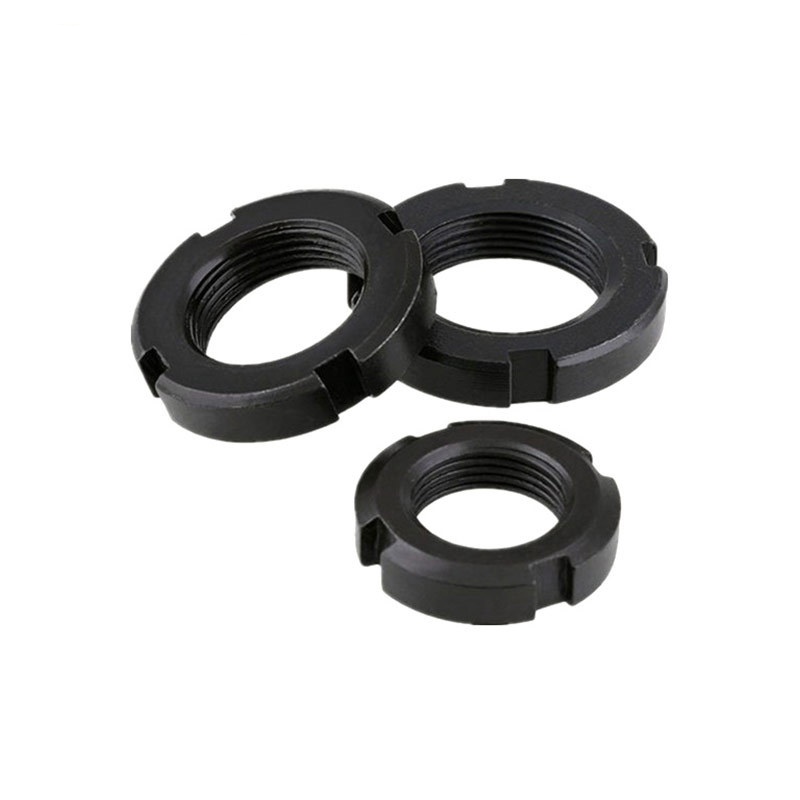

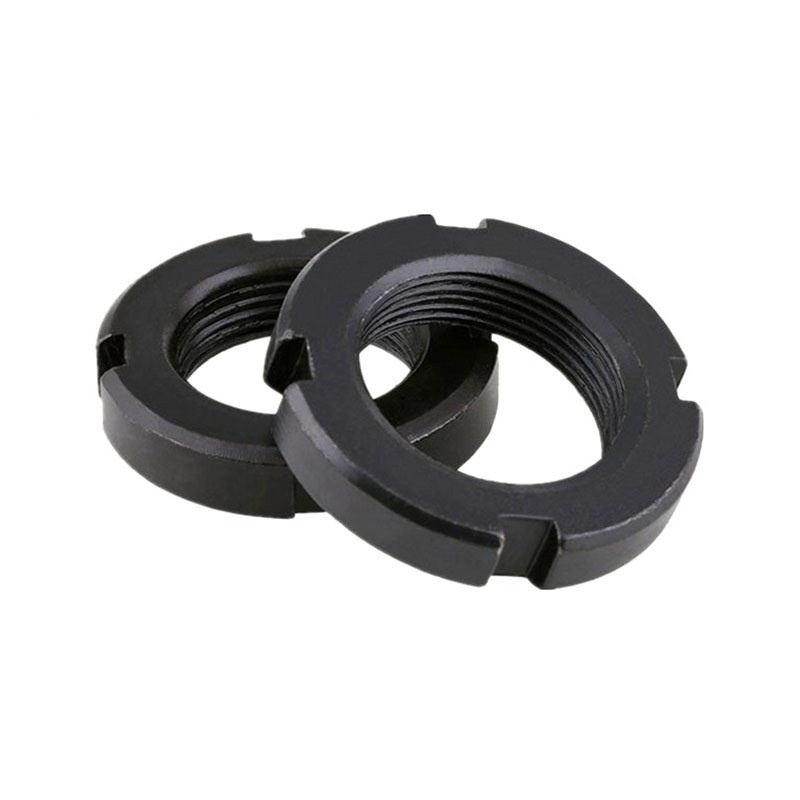

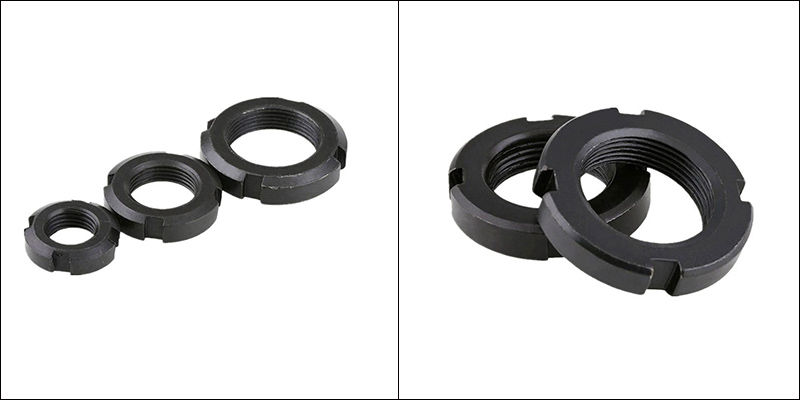

Tipo a fessura: questo è il design più classico. Si ottiene l'anti-allentamento lavorando da 4 a 8 scanalature radiali sul cerchio esterno del dado.

Viti di bloccaggio assiali: questo design integra le viti di bloccaggio sul corpo della chiocciola. La disposizione comune è composta da 3, 4 o 8 viti distribuite uniformemente, garantendo una distribuzione uniforme della forza di bloccaggio.

Bloccaggio per deformazione elastica: questo è un design altamente preciso. Il corpo principale del dado contiene una struttura a "diaframma elastico" o "membrana". Durante il serraggio della vite, la membrana subisce una deformazione elastica controllata, determinando un innesto per attrito circonferenziale completo a 360°.

Bloccaggio assiale e alla base del dente: la forza di bloccaggio del tipo di bloccaggio assiale è parallela all'asse della filettatura; il tipo di bloccaggio della base del dente è in contatto con la base della filettatura (con un angolo di circa 30°) attraverso il meccanismo di bloccaggio, che può prevenire efficacemente la deformazione del corpo del dado.

（3）Design della forma

Il design dell'esterno determina la facilità di installazione, lo spazio operativo e la comodità di manutenzione.

Corpo principale circolare: il design circolare del corpo principale evita efficacemente le interferenze rotazionali.

Interfaccia strumento specializzato: Slot: utilizzato principalmente insieme alla chiave a gancio.

Faccia finale: sulla superficie finale sono presenti fori che possono essere serrati utilizzando una chiave a tubo o un'asta cilindrica.

Design smussato: secondo gli standard (come DIN 981), i dadi dell'albero hanno solitamente uno smusso di 30°, che aiuta a guidare la rondella di bloccaggio e ne facilita il corretto inserimento durante l'installazione.
