Dado di bloccaggio del cuscinetto

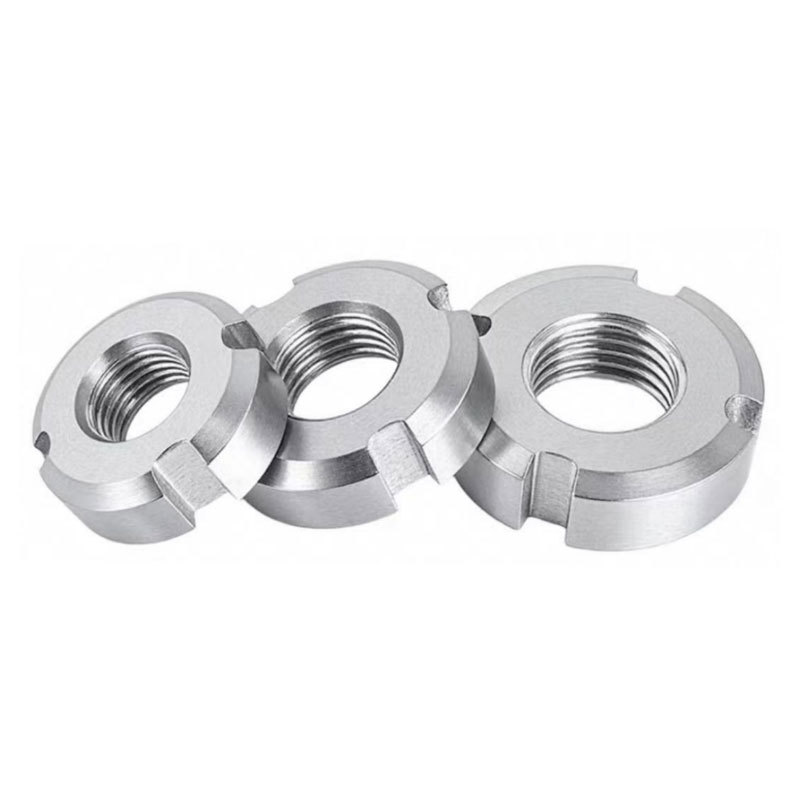

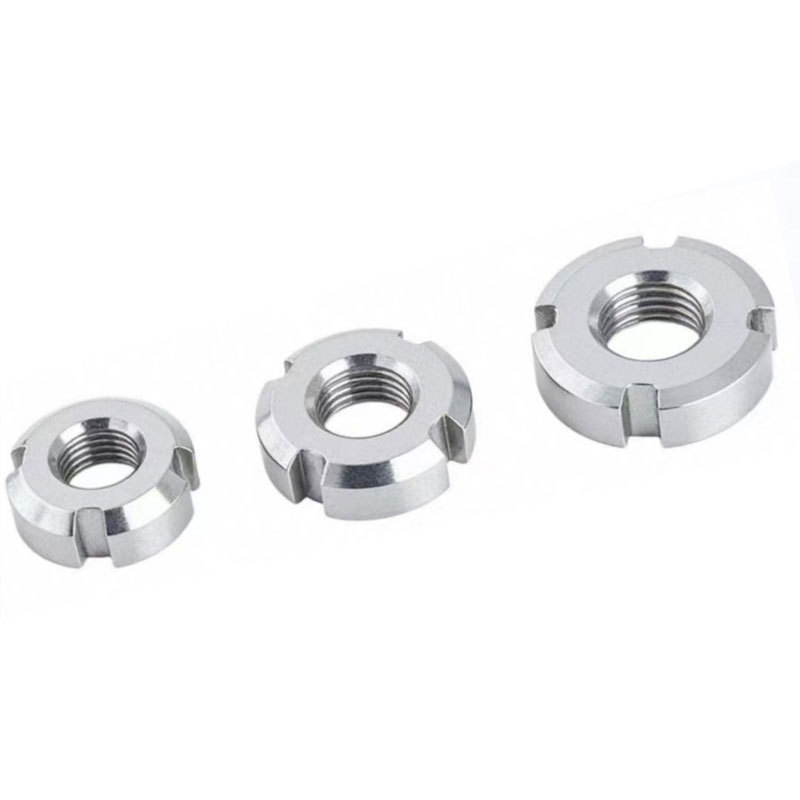

Il dado di bloccaggio del cuscinetto China Xiaoguo® presenta una fessura progettata con precisione che crea un gioco assiale molto fine quando i componenti del cuscinetto sono montati insieme, ottenendo la condizione di accoppiamento ottimale. Il processo di produzione delle ghiere per cuscinetti prodotte dalla fabbrica in Cina è estremamente preciso.

Invia richiesta

Descrizione del prodotto

Come scegliere la taglia appropriata?

Per garantire che il dado di bloccaggio del cuscinetto possa essere utilizzato correttamente, si consiglia di selezionare i seguenti punti:

(1) Determinare la specifica della filettatura: questo è il prerequisito principale. Per i sistemi metrici fare riferimento al valore M; per i sistemi imperiali, fare riferimento ai pollici. [Nota: questo prodotto utilizza esclusivamente viti a filettatura fine. Quando si sceglie, assicurarsi di controllare il passo (come M16×1,5) per evitare di selezionare la specifica con filettatura grossa.]

(2) Controllare le dimensioni della chiave: verificare il diametro esterno (dk) e lo spessore (m) per garantire che il dado disponga di spazio di installazione sufficiente all'interno dell'apparecchiatura.

(3) Definire gli standard: specificare chiaramente gli standard del prodotto, come "Standard nazionale GB/T 812" o "Standard tedesco DIN 981", per garantire che tutte le dimensioni abbiano le tolleranze e le accuratezze richieste.

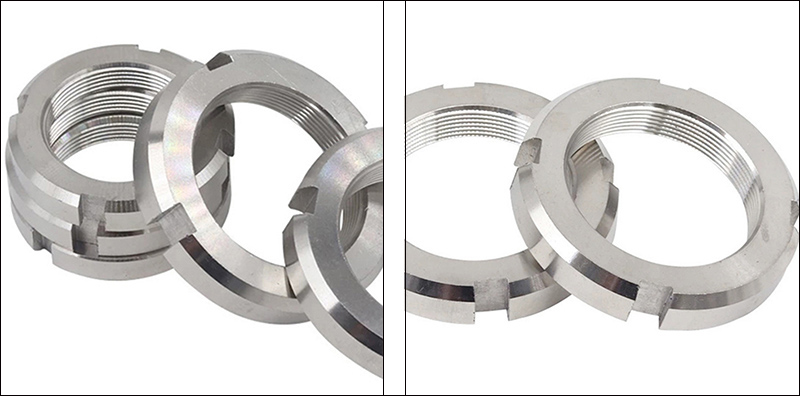

Bearing Lock Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
non so massimo	7	8	9	11	14	18	21	24	26	29	32
non so min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
kmassimo	3	3.5	4.2	5	6.5	8	10	11	12	13	14
kmin	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n massimo	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
tmassimo	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

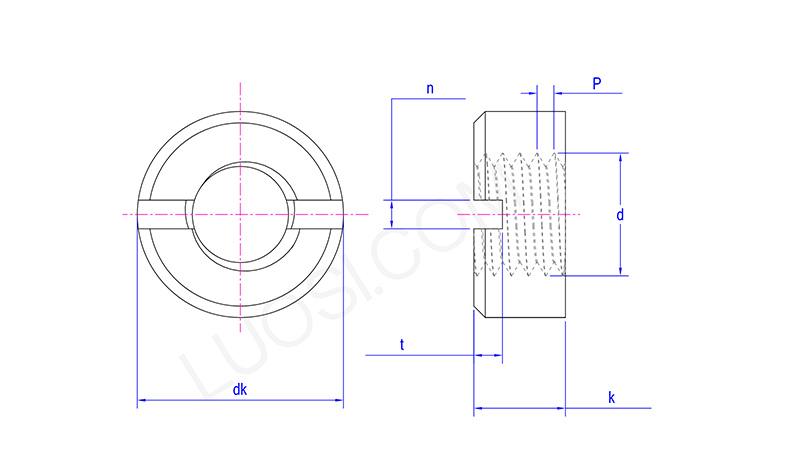

Spiegazione dettagliata dei parametri chiave

Quando si sceglie la dimensione della ghiera di bloccaggio del cuscinetto, prestare particolare attenzione ai seguenti parametri chiave:

（1）Specifica della filettatura (D×P): indica il diametro nominale (D) e il passo (P) della filettatura.

Ad esempio, in M16×1,5, M16 rappresenta il diametro nominale di 16 mm e 1,5 rappresenta il passo di 1,5 mm.

（2）Diametro esterno (dk): La dimensione esterna massima del dado, che determina lo spazio minimo richiesto per l'installazione.

（3）Spessore (m): l'altezza assiale del dado, che influisce sul braccio e sulla resistenza della forza di bloccaggio.

（4）Numero di scanalature (n) / Larghezza scanalatura (b) / Profondità scanalatura (t): parametri geometrici per la scanalatura, che devono corrispondere alle dimensioni dei corrispondenti strumenti professionali (chiave a gancio e perni di apertura/rondelle di fissaggio).

Bearing Lock Nut

Riferimento rapido alle specifiche comuni

Di seguito sono riportati alcuni dati delle specifiche standard comunemente utilizzati:

Prendiamo come esempio il dado di bloccaggio del cuscinetto GB/T 812-1988, (sistema metrico):

Specifica filettatura: D×P	Diametro esterno: dk (mm)	Spessore: m (mm)	Numero di slot: n	Profondità fessura: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Selezione e utilizzo

(1) Consistenza della filettatura: tutti i dadi di bloccaggio dei cuscinetti sono dotati di viti a filettatura fine. Si prega di verificare il passo per evitare confusione con viti a filettatura grossa.

（2）Strumenti supplementari: il processo di smontaggio e montaggio richiede l'uso di una speciale chiave a gancio.

（3）Accessori anti-allentamento: per ottenere l'effetto di bloccaggio, devono essere utilizzati insieme a rondelle di arresto (come GB/T 858) o perni aperti.

（4）Disegni tecnici: durante la progettazione, fare sempre riferimento alla versione più recente dei corrispondenti disegni tecnici standard o delle specifiche del prodotto.
