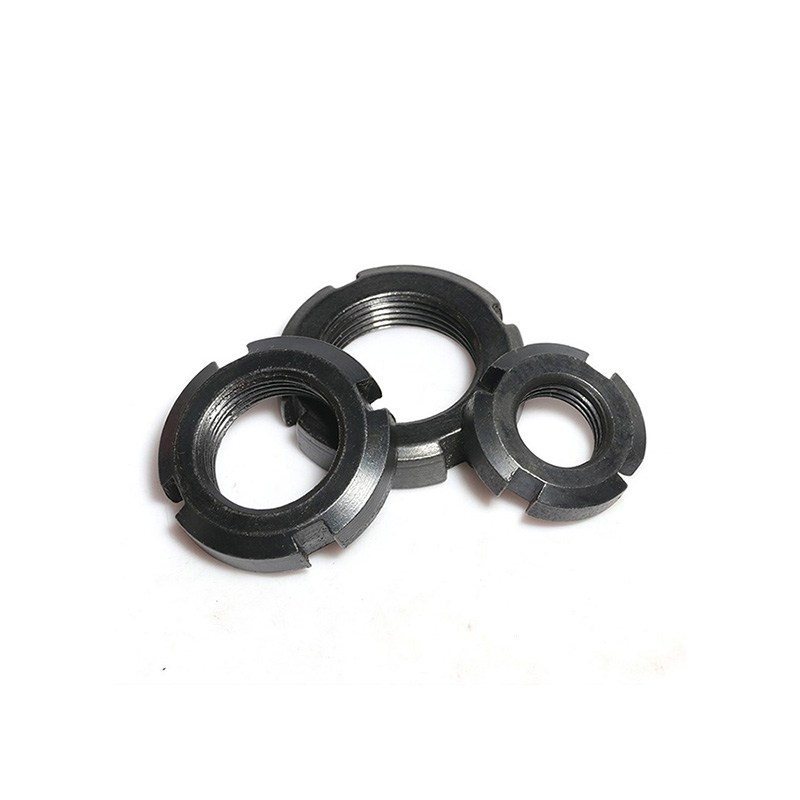

Dado tondo con fessura

Il dado tondo Xiaoguo® prodotto in Cina con fessura è conforme agli standard nazionali GB812, allo standard tedesco DIN 981 e allo standard internazionale ISO 7718. Pertanto, le dimensioni e la precisione della filettatura del prodotto sono rigorosamente regolamentate e tracciabili. Dado tondo con fessura Campione gratuito Ti forniremo questo campione durante la fase iniziale della nostra collaborazione.

Invia richiesta

Descrizione del prodotto

Processo di personalizzazione

Il consueto processo di personalizzazione per dadi rotondi con fessura non standard è:

（1）Comunicazione della domanda: definire chiaramente i requisiti per le funzioni, le dimensioni, i materiali, ecc. del prodotto.

（2）Conferma del disegno: fornire disegni 2D/3D e comunicare con gli ingegneri per confermare le dimensioni e le tolleranze.

（3）Produzione di campioni: lo stampo viene realizzato per produrre campioni e, dopo aver superato i test e le verifiche, ai clienti verranno forniti foto e video.

（4）Produzione di massa: dopo che il cliente conferma che il campione è qualificato, inizia la fase di produzione di massa.

（5）Ispezione di qualità alla consegna: prima della spedizione vengono condotte ispezioni rigorose e insieme alla merce vengono forniti rapporti sulla qualità.

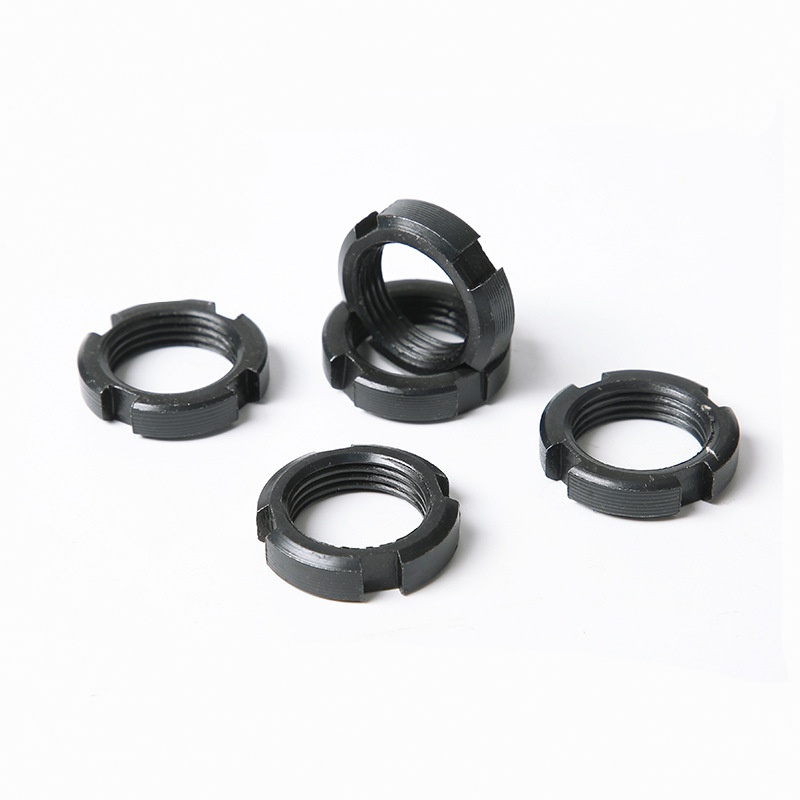

Round Nut with Slot

Gli aspetti principali personalizzabili

Il servizio di personalizzazione fuori standard del dado tondo con asola è molto maturo. Quasi tutti i parametri chiave possono essere regolati in modo flessibile in base all'utilizzo effettivo.

(1) Dimensioni e specifiche:

Regolazione a grandezza naturale: il diametro esterno, il diametro interno e lo spessore (altezza) possono essere personalizzati.

Personalizzazione specializzata: possono essere fornite versioni personalizzate di dadi allungati, a gradini, con foro cieco, ecc.

（2）Parametri filettatura:

Diversi standard di filettatura: oltre alle filettature metriche fini comunemente utilizzate, supporta anche filettature metriche grosse, filettature standard americane e filettature standard britanniche, ecc.

Tipo di filo speciale: i fili possono essere personalizzati secondo i requisiti.

（3）Selezione del materiale:

Materiali metallici: acciaio al carbonio, acciaio legato, acciaio inossidabile, ottone, lega di alluminio, lega di titanio, ecc.

Materiali non metallici: per alcune applicazioni speciali è possibile utilizzare nylon e PEEK.

（4）Proprietà meccaniche:

Grado di resistenza: le opzioni personalizzabili per il dado tondo con fessura includono gradi come 4.8, 8.8, 10.9 e 12.9, progettati per soddisfare diversi requisiti prestazionali.

Indicatori meccanici: possono essere personalizzati in base alle effettive esigenze.

（5）Trattamento superficiale:

Compresi processi come zincatura, annerimento, rivestimento in dactron e nichelatura.

（6）Design a fessura:

A seconda delle esigenze di anti-allentamento o di installazione, è possibile progettare diversi numeri, larghezze, profondità o forme speciali di asole.

（7）Standard non standard: supporta la conversione di versioni non standard per vari sistemi standard come standard nazionali (GB), standard tedeschi (DIN), standard americani (ANSI) e standard giapponesi (JIS).

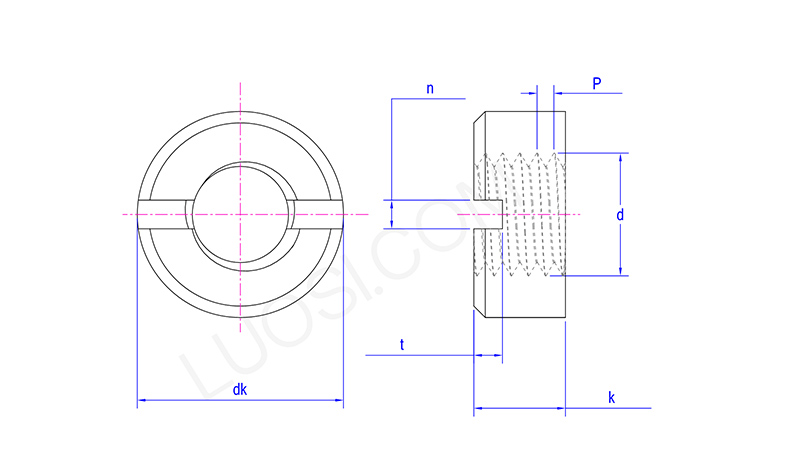

Round Nut with Slot

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
non so massimo	7	8	9	11	14	18	21	24	26	29	32
non so min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
kmassimo	3	3.5	4.2	5	6.5	8	10	11	12	13	14
kmin	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n massimo	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
tmassimo	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
