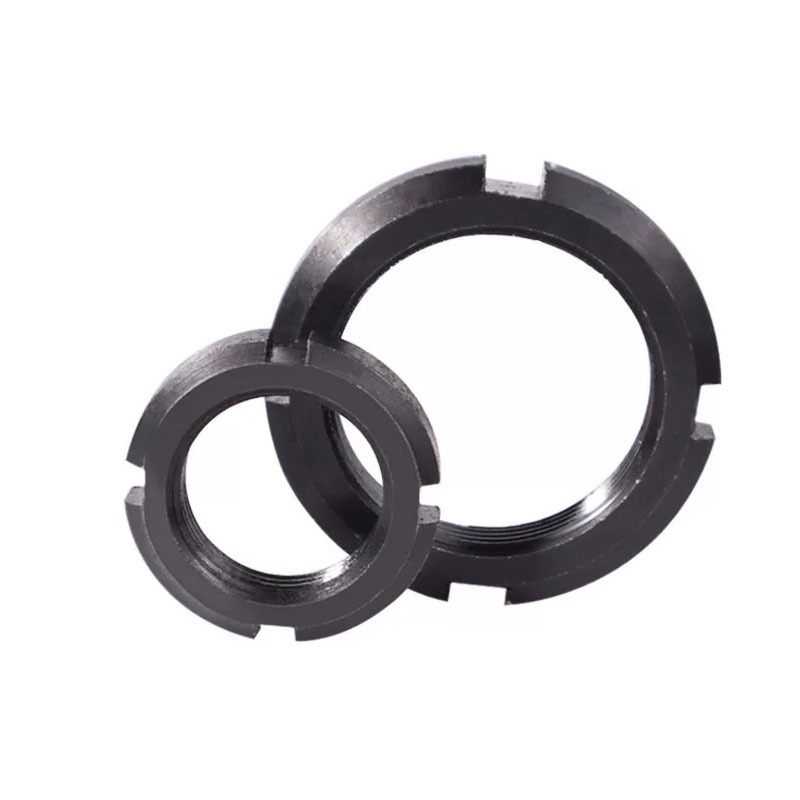

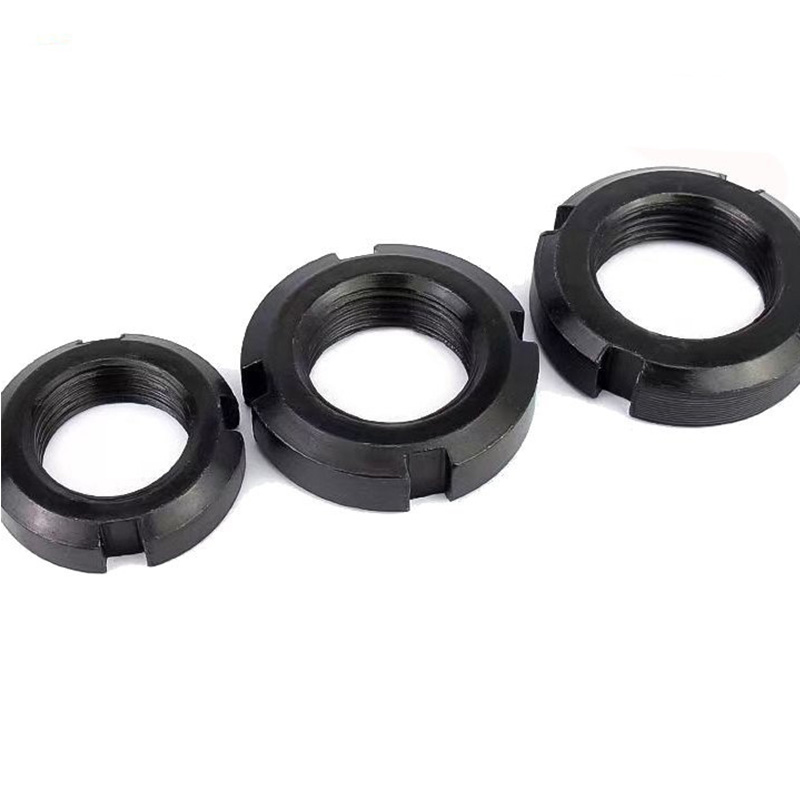

Dado DIN 1804

Il fornitore e produttore cinese Xiaoguo® è specializzato in dadi DIN 1804 riutilizzabili. Il prodotto offre un elevato rapporto costo-efficacia e può ridurre efficacemente i costi di manutenzione a lungo termine. Se acquisti i dadi DIN 1804 sfusi, otterrai un prezzo più vantaggioso.

Invia richiesta

Descrizione del prodotto

Strumenti di installazione

Sebbene il dado DIN 1804 abbia una struttura semplice, la corretta installazione è la chiave per garantirne le prestazioni di bloccaggio.

（1）Utensile principale: chiave a gancio (deve essere utilizzata), lo standard comune è DIN 1810.

Esistono varie forme:

1）Tipo fisso con punta rialzata: Conforme alla norma DIN 1810, è l'opzione standard più utilizzata.

2）Tipo incernierato/regolabile: uno strumento copre più specifiche, adatto a situazioni con condizioni di lavoro variabili.

3）Tipo di kit: come un set da 8 pezzi, contenente varie specifiche, che facilita la gestione e l'utilizzo centralizzati.

（2）Strumenti ausiliari: Chiave dinamometrica: per garantire un controllo preciso della forza di bloccaggio, molte chiavi a gancio sono progettate con interfacce a linguetta quadrata che possono essere collegate alle chiavi dinamometriche. (3) Accessori anti-allentamento: per ottenere l'effetto anti-allentamento, il dado deve essere accoppiato con il corrispondente dispositivo anti-allentamento, come una rondella di bloccaggio o un adesivo frenafiletti.

DIN 1804 Nut

Passaggi di installazione

（1）Preparazione prima dell'installazione

Confermare le specifiche: assicurarsi che le specifiche della filettatura del dado DIN 1804 siano coerenti con quelle dell'albero.

Ispezione della pulizia: pulire accuratamente l'albero, le filettature del dado e le superfici di accoppiamento della chiavetta e verificare la presenza di eventuali bave o danni.

Verificare la superficie portante: durante l'installazione, il lato del dado con la superficie finemente lavorata deve essere rivolto verso il cuscinetto o la faccia finale del pezzo.

（2）Serraggio iniziale

Inserimento manuale: allineare anticipatamente il dado con l'estremità dell'albero, quindi inserirlo manualmente per 2 o 3 giri.

（3）Dispositivo antiallentamento

Installare la rondella di bloccaggio secondo lo schema anti-allentamento (la linguetta interna deve essere allineata con la sede per chiavetta sull'albero) o applicare l'adesivo frenafiletti.

（4）Serraggio finale

Inserisci con attenzione la punta sporgente della chiave a gancio nella scanalatura del dado (nota che a partire dalla specifica M45x1,5, il dado ha 6 scanalature ed è necessario applicare la forza in modo più uniforme)

（5）Blocco e conferma

Utilizzo dell'antiallentamento meccanico (anello di bloccaggio): dopo aver serrato il dado, piegare la linguetta esterna dell'anello e inserirla in qualsiasi fessura del dado per ottenere il bloccaggio meccanico.

Utilizzare un anti-allentamento chimico (adesivo frenafiletti): applicarlo dopo aver pulito le filettature e prima di serrare e attendere che si indurisca.

Ispezione finale: utilizzare una chiave dinamometrica per ricontrollare la coppia.

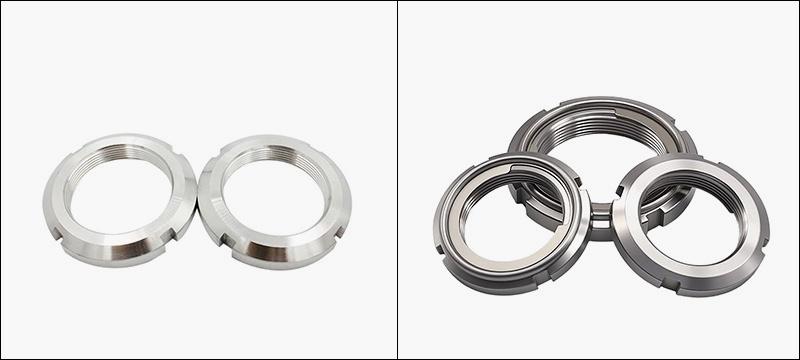

DIN 1804 Nut

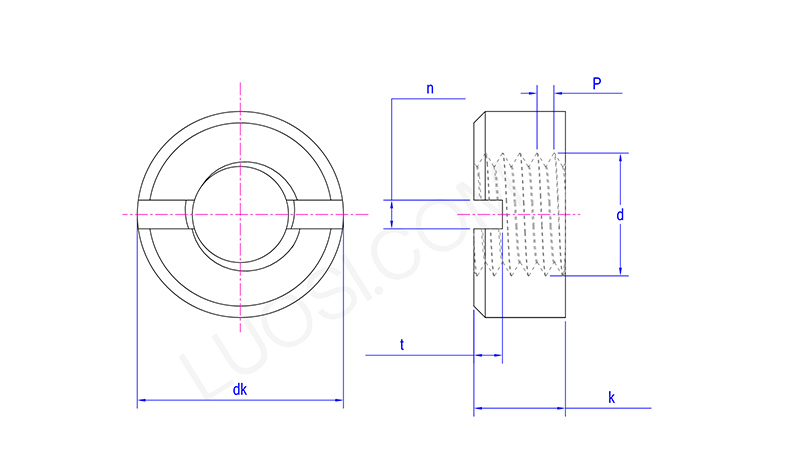

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
non so massimo	7	8	9	11	14	18	21	24	26	29	32
non so min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
kmassimo	3	3.5	4.2	5	6.5	8	10	11	12	13	14
kmin	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n massimo	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
tmassimo	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Istruzioni per l'installazione

（1）Non confondere le superfici portanti: assicurarsi che la superficie d3 finemente lavorata sia a stretto contatto, con la superficie ruvida rivolta nella direzione di funzionamento dell'utensile.

（2）Il valore della coppia è di fondamentale importanza: una coppia eccessivamente elevata può danneggiare le filettature o provocare la deformazione dell'albero; una coppia non sufficientemente elevata comporta una forza di pre-serraggio insufficiente, rendendo il dado DIN 1804 incline all'allentamento.

(3) Uso corretto degli strumenti: assicurarsi che la dimensione della chiave a tubo corrisponda esattamente al diametro esterno del dado per evitare di danneggiare la fessura.

（4）È necessario tenere conto della forza di precarico: se utilizzato per il precarico dei cuscinetti, è necessario impostare con precisione la forza di precarico utilizzando metodi professionali.

（5）Ispezione regolare: durante il funzionamento iniziale dell'apparecchiatura o dopo riparazioni importanti, è necessario effettuare controlli regolari sullo stato di bloccaggio dei dadi per evitare che si allentino.
