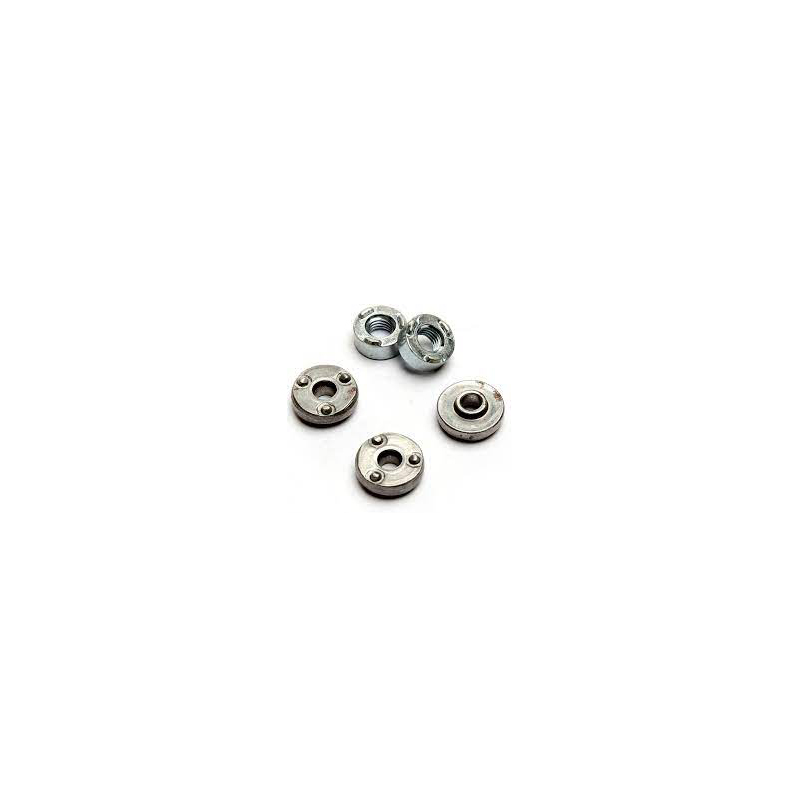

Dadi rotondi saldati robusti

I dadi tondi Robust Weld sono elementi di fissaggio specializzati progettati specificamente per il fissaggio permanente a un materiale di base mediante saldatura. L'innovazione e la precisione sono al centro del modo in cui i produttori portano avanti il processo di produzione di Xiaoguo®.

Modello:QC/T 867-2011

Invia richiesta

Descrizione del prodotto

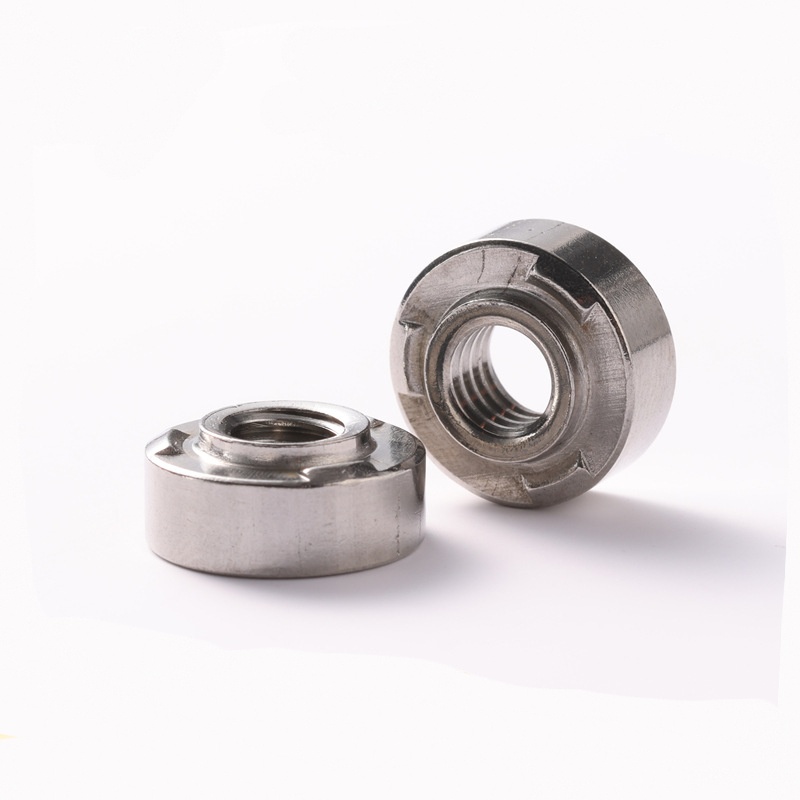

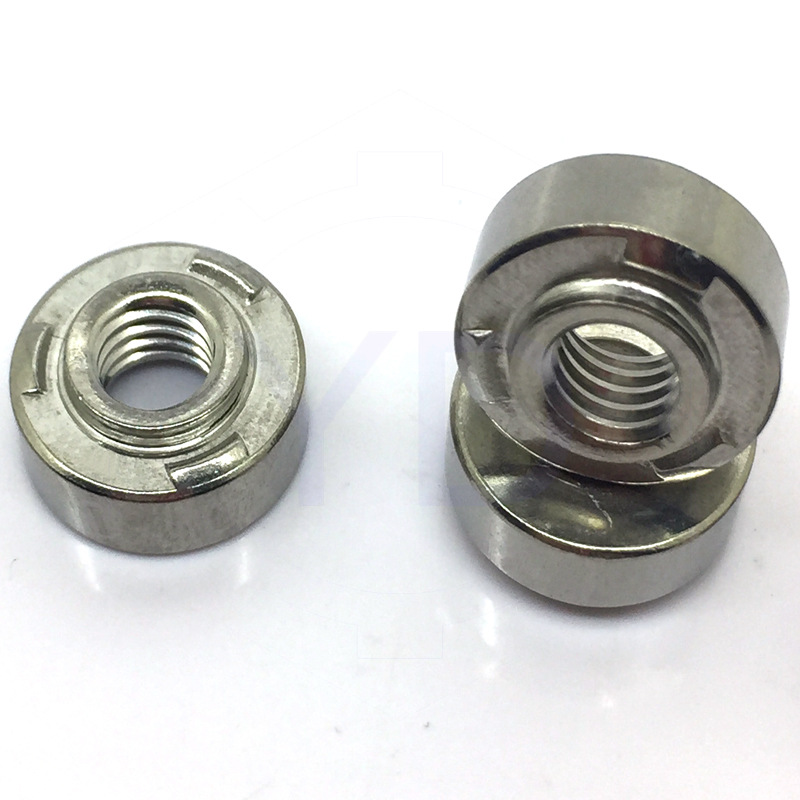

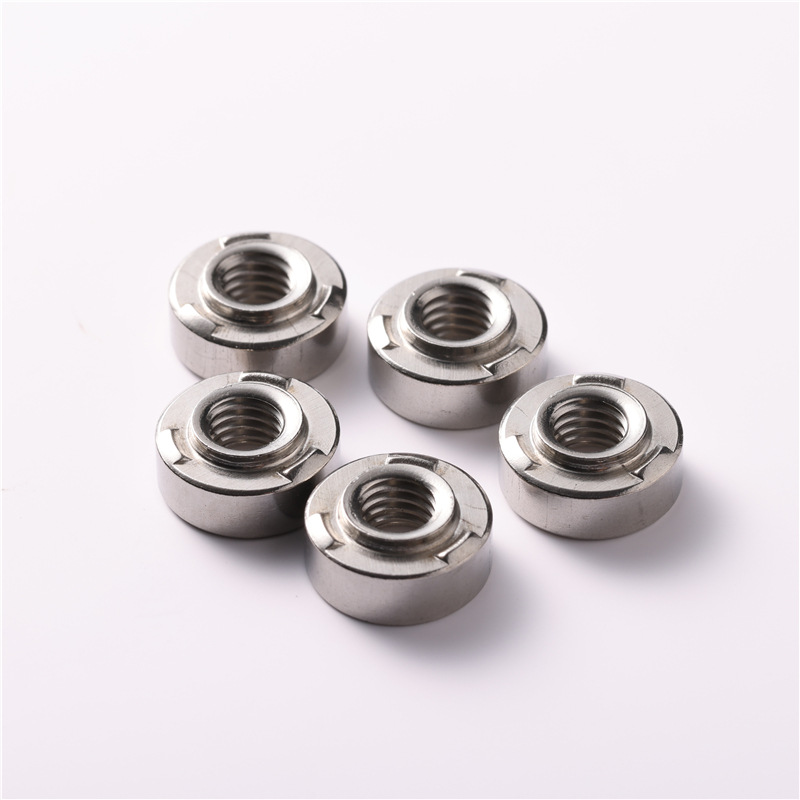

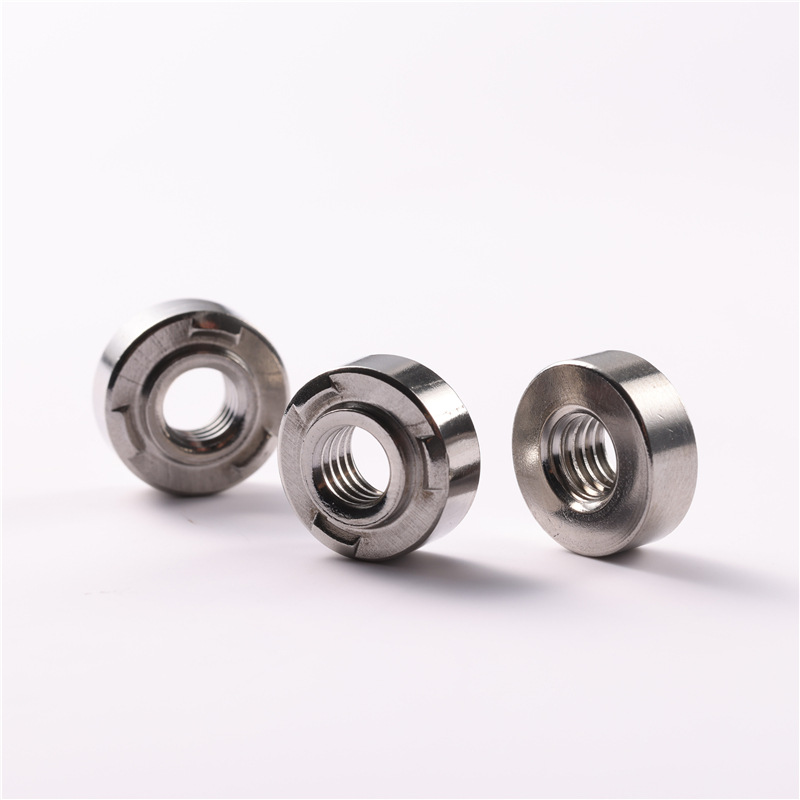

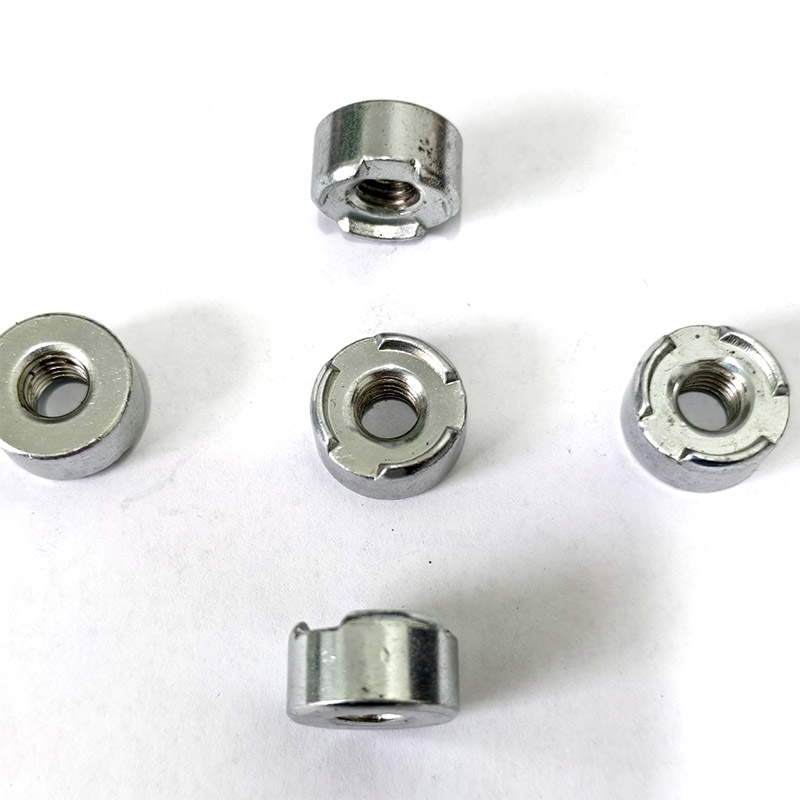

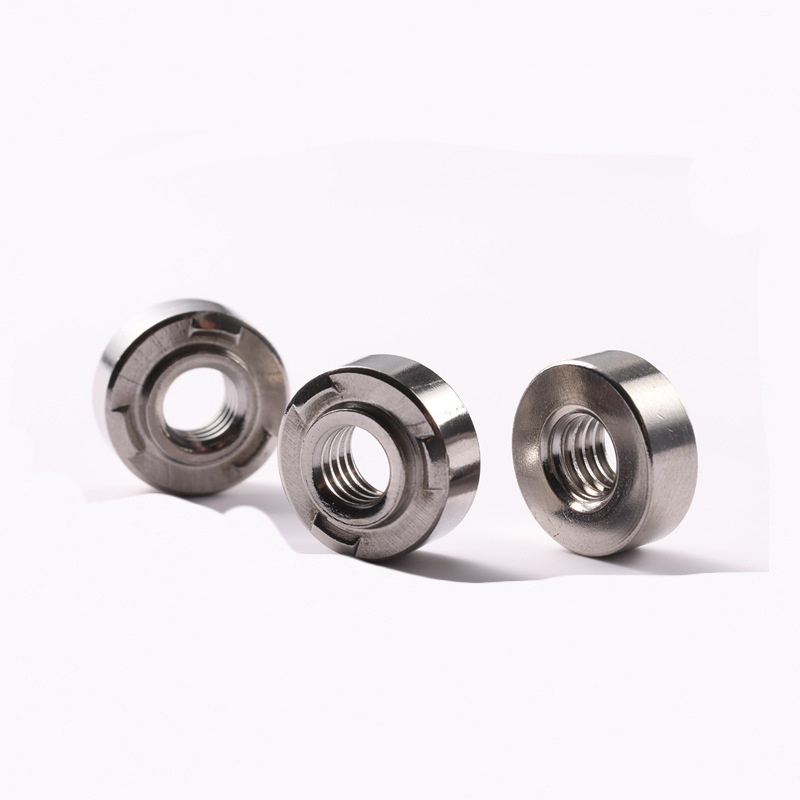

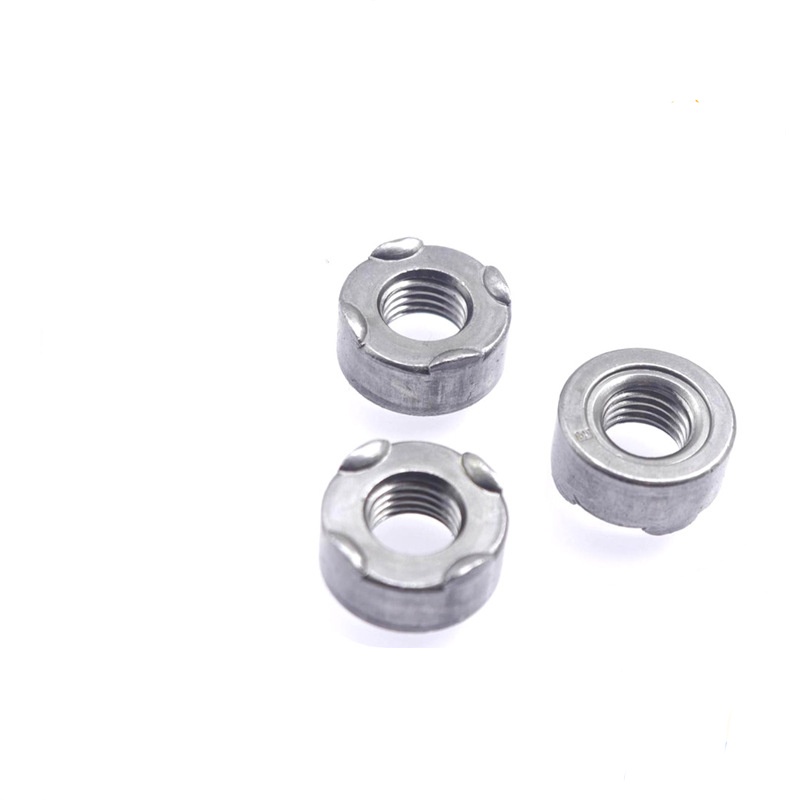

I dadi tondi Robust Weld sono speciali elementi di fissaggio monopezzo realizzati per essere saldati in modo permanente su un materiale di base. Sono circolari, spesso con la parte superiore arrotondata e hanno una filettatura interna per adattarsi a un bullone o una vite coordinati.

Il loro compito principale è quello di fornire un punto filettato forte, affidabile e riutilizzabile su oggetti come lamiere, telai o piastre, luoghi in cui non è facile toccare direttamente i fili o dove non sarebbe abbastanza resistente. Sono una parte fondamentale delle strutture e dei macchinari costruiti.

Il loro scopo principale è creare una connessione filettata forte, durevole e riutilizzabile su lamiere sottili, telai o superfici piane. Questi sono luoghi in cui la intercettazione diretta è difficile o non sufficientemente forte. Una volta installati, consentono a bulloni e viti di fissarsi saldamente e resistere allo strappo. Sono essenziali in un'ampia gamma di macchine ed edifici, garantendo connessioni durevoli e affidabili.

Vantaggi del prodotto

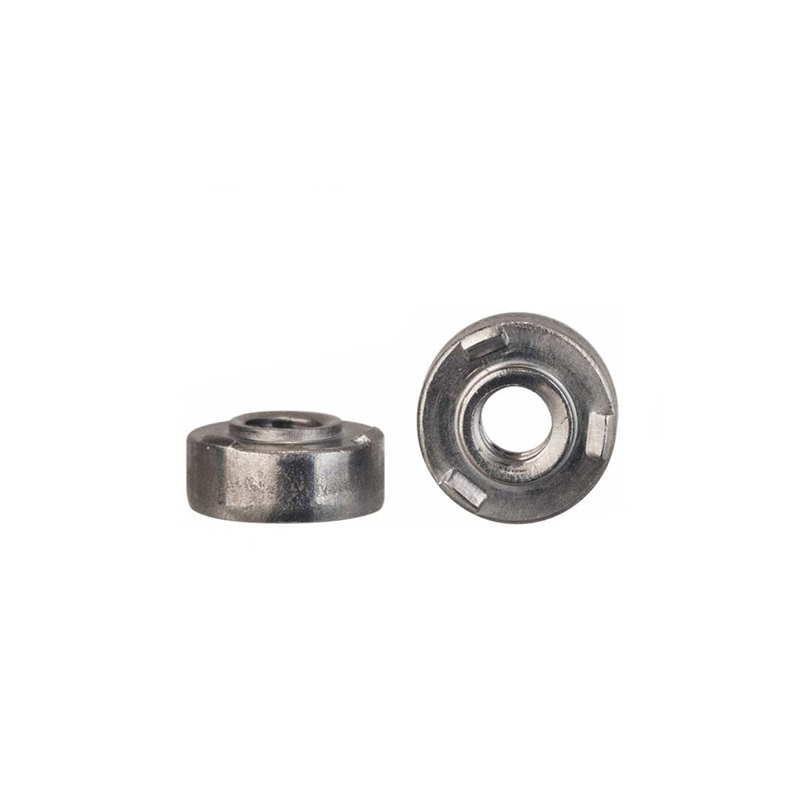

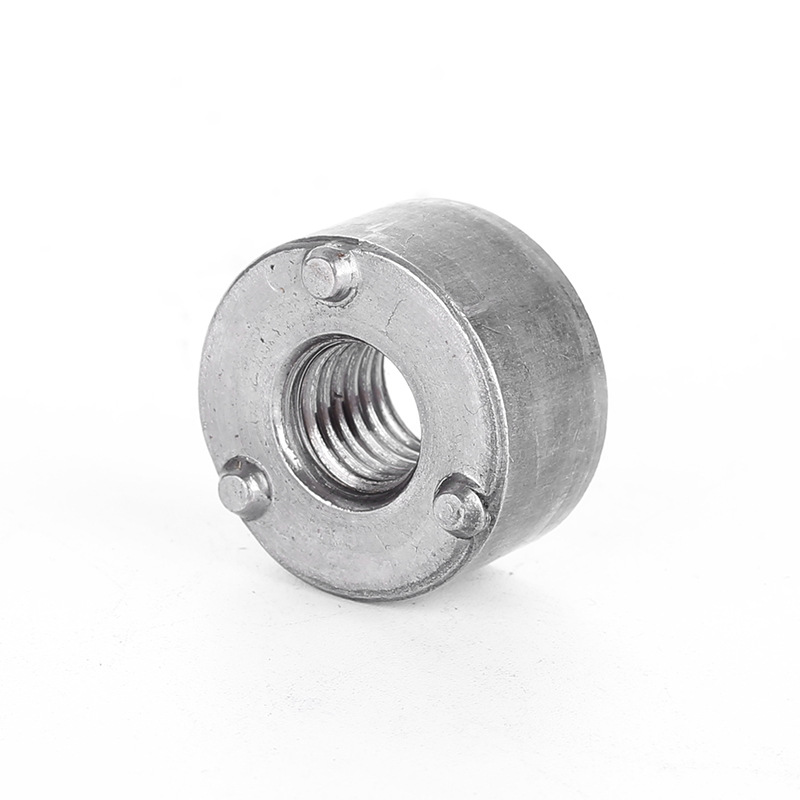

I dadi tondi Robust Weld hanno un'importante caratteristica di design: una piccola linguetta pilota o di allineamento che sporge. Prima che inizi l'operazione di saldatura del pezzo, il piccolo componente deve essere incorporato con precisione nel foro preimpostato del pezzo per garantire che le posizioni dei componenti siano perfettamente allineate durante il processo di saldatura, ponendo le basi per l'accuratezza del successivo processo di saldatura.

Impedisce al dado di girare durante l'installazione e mantiene la filettatura interna diritta rispetto alla superficie a cui è fissata. Questa scheda è davvero utile per le linee di assemblaggio veloci e automatizzate: mantiene le cose coerenti e fa risparmiare tempo eliminando la necessità di regolazioni manuali.

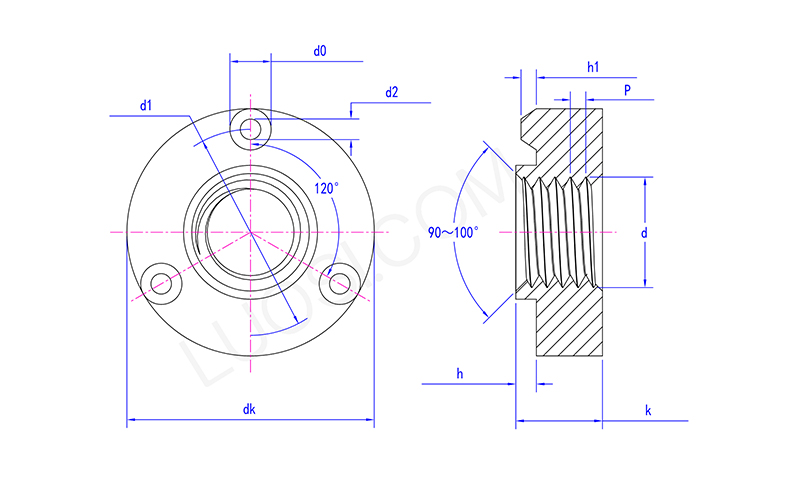

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 massimo	10.9	11.9	13.3	17.9	19.9	22.7
d1 minuto	10.5	11.5	12.9	17.5	19.5	22.3
d0 massimo	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 massimo	0.95	0.95	1.5	2.1	2.1	2.5
d2 minuti	0.65	0.65	1.2	1.8	1.8	2.2
non so massimo	13.7	14.7	16.5	22.2	24.2	27.7
non so min	13.3	14.3	16.1	21.8	23.8	27.3
hmassimo	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 massimo	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
kmassimo	4.45	4.7	5.2	6.8	8.4	10.8
kmin	4.15	4.4	4.9	6.44	8.04	10.37

Materiali utilizzati

I nostri dadi tondi Robust Weld standard sono realizzati in acciaio a basso tenore di carbonio, che si salda molto bene. Disponiamo anche di versioni in acciaio inossidabile, come 304 e 316, per una migliore resistenza alla ruggine in ambienti difficili. Soddisfano anche diversi standard internazionali.
