Tappo per tubo esagonale cavo con anello di tenuta

Il trattamento superficiale del tappo per tubo esagonale cavo Xiaoguo® con anello di tenuta è vario: zincatura, annerimento, nichelatura, ecc., che previene efficacemente ruggine e corrosione ed è adatto a condizioni di lavoro esterne o umide. Tutti i prodotti in stock possono essere forniti come campioni gratuiti.

Invia richiesta

Descrizione del prodotto

Una tenuta affidabile è la funzione più critica del tappo per tubo esagonale cavo con anello di tenuta. Le operazioni di sigillatura possono essere classificate principalmente nelle seguenti due categorie:

（1）Guarnizione di tenuta (filetti paralleli)

Principio: la guarnizione di tenuta sostituibile viene compressa dalla fase del tappo a vite per ottenere la tenuta della superficie terminale

Componenti principali: rondella in rame, anello ED, O-ring, rondella in alluminio

(2) Guarnizione di interferenza della filettatura (filettatura conica)

Principio:Grazie all'accoppiamento con interferenza insito nella filettatura conica, si ottiene direttamente la tenuta metallo-metallo

Componenti principali: nessuna guarnizione, ma può essere integrata con sigillante o nastro adesivo

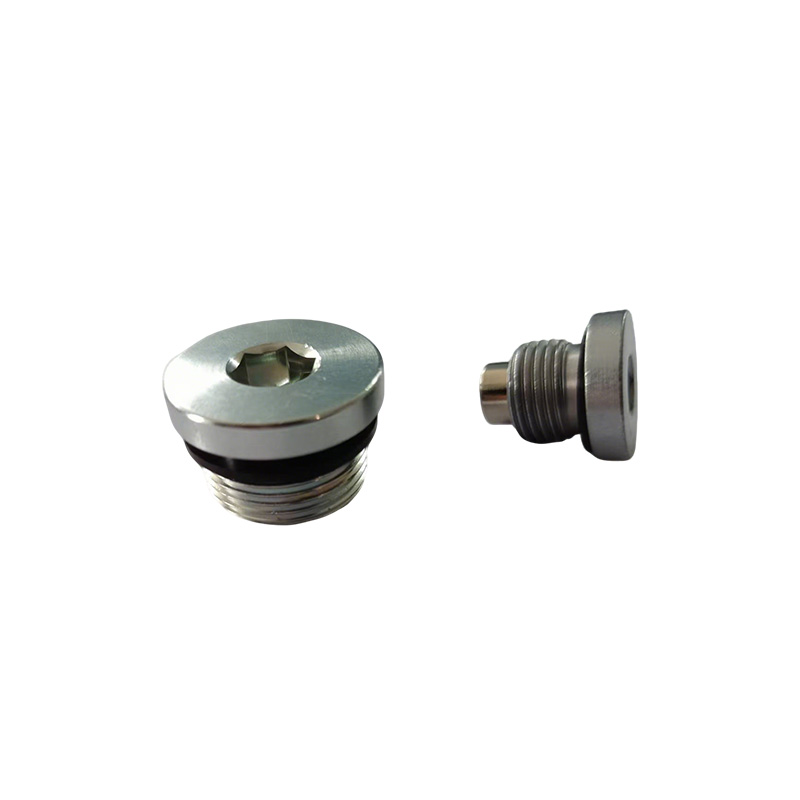

Hollow Hex Pipe Plug with Sealing Ring

Tecnologia di tenuta speciale

（1）Sigillante per filettature preapplicato

Applicare uno strato sottile di sigillante per microcapsule (come la tecnologia di prerivestimento di Loctite) sulle filettature del tappo per tubo esagonale cavo con anello di tenuta.

Durante l'installazione, lo strato adesivo è stato compresso e incrinato e, dopo l'indurimento, ha formato un sigillo e ha fornito una funzione anti-allentamento.

Adatto per filettature parallele o coniche, può sostituire nastro adesivo o rondelle.

(2) Anello di tenuta antiallentamento in nylon

Attacca un piccolo pezzo di materiale di nylon su un lato del filo.

Durante l'inserimento, il nylon viene compresso, generando attrito per evitare l'allentamento e fornendo anche un certo grado di funzione di tenuta.

Utilizzato principalmente in situazioni di bassa pressione in cui è richiesto l'anti-allentamento.

（3）Magnetico + Sigillante Integrato

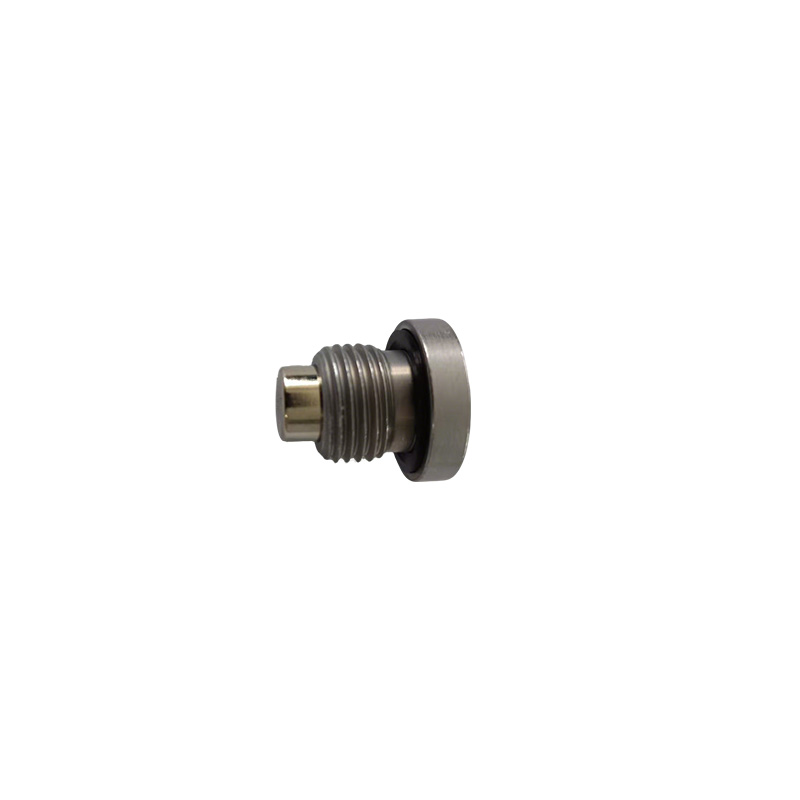

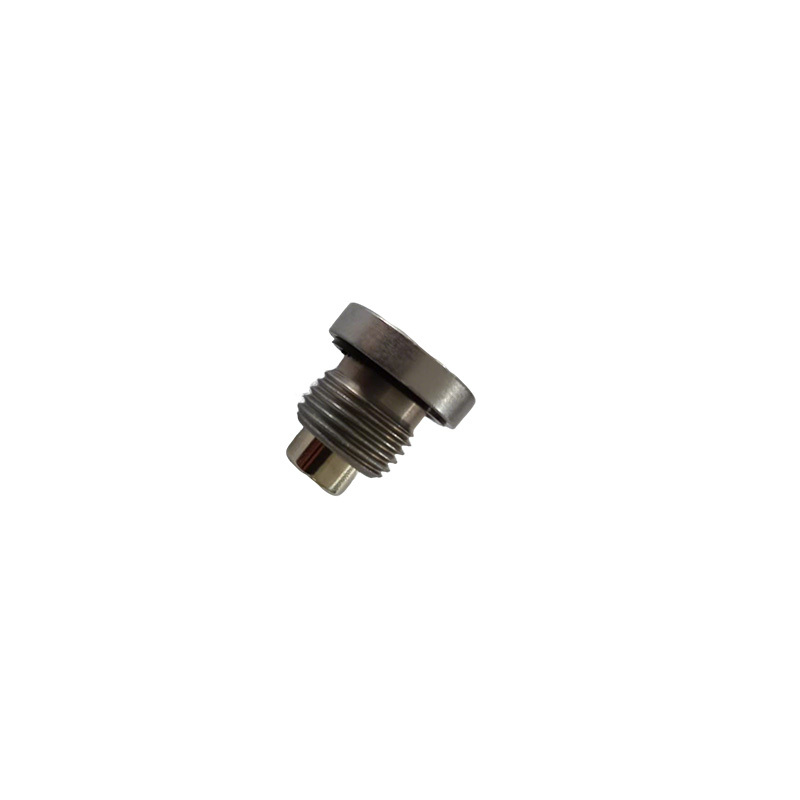

Il tappo magnetico per tubi esagonali cavi con anello di tenuta solitamente ha magneti integrati nella testa. Il metodo di sigillatura utilizza ancora la sigillatura con guarnizione (filetti paralleli) o la sigillatura con filettatura conica e non vi è alcun conflitto tra i due.

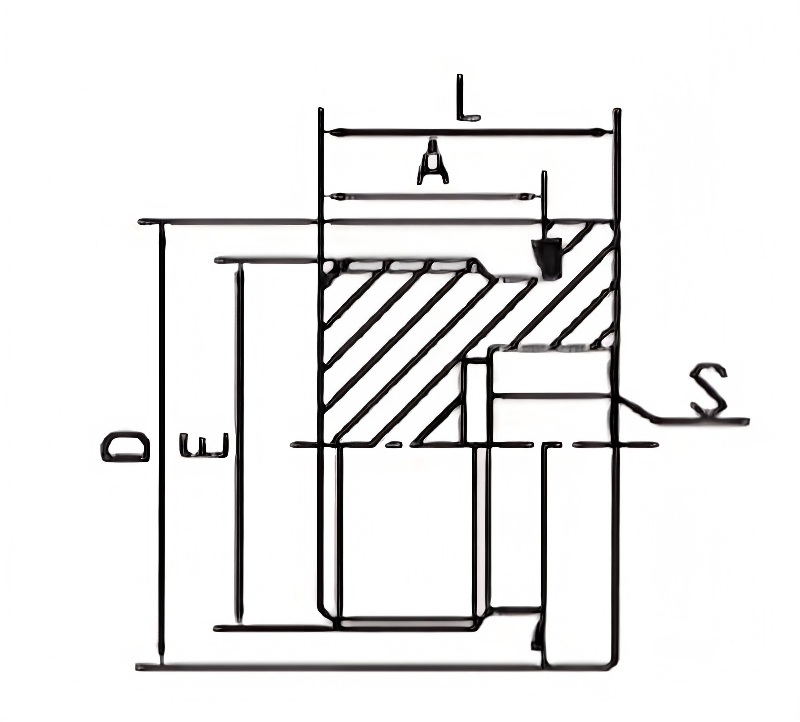

Hollow Hex Pipe Plug with Sealing Ring

PARTE NR	FILO	ED prigioniero	DIMENSIONI
PARTE NR	E	ED prigioniero	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Raccomandazione sulla sigillatura

Per la maggior parte delle applicazioni standard (automobili, macchinari generali): selezionare il tappo per tubo esagonale cavo DIN 910 con anello di tenuta + rondelle in rame, che sono semplici, affidabili e hanno il costo più basso.

Per alta pressione o smontaggio frequente: scegli gli anelli di tenuta ED, che possono essere riutilizzati e hanno un'elevata pressione di tenuta.

Per pressioni ultra elevate o spazi compatti: selezionare filettature coniche (NPT/BSPT) + sigillante.

Per ambienti corrosivi o ad alta temperatura: dare priorità alle viti in acciaio inossidabile + rondelle in rame o anelli FKM ED.

Se hai bisogno di consigliare una soluzione di tenuta specifica per un particolare scenario del cliente, fornisci i dettagli e ti forniremo un suggerimento accurato.
