Presa filettata esagonale interna con tappo maschio

Dopo aver ricevuto il campione Xiaoguo® con presa filettata esagonale interna con tappo maschio per tubo, se hai domande durante il processo di test del campione, puoi lasciarci un messaggio. Saremo in grado di assistervi e fornire anche le istruzioni sul prodotto.

Invia richiesta

Descrizione del prodotto

Le caratteristiche strutturali della presa filettata esagonale interna con tappo maschio risiedono principalmente nel design della testa, nella struttura della filettatura e nel principio di tenuta. Ciò lo rende non solo facile da installare ma anche in grado di sigillare efficacemente i liquidi.

（1）Struttura della testa: design esagonale interno e svasato

①Esagonale interno: al centro della testa è presente una scanalatura esagonale interna, che può essere installata e smontata utilizzando una chiave esagonale standard.

②Design della testa affondata: dopo l'installazione, la spina può essere completamente immersa nella superficie dell'apparecchiatura, mantenendo un aspetto generale liscio ed evitando che le parti esposte vengano danneggiate o allentate a causa di collisioni accidentali.

（2）Struttura della filettatura: filettatura conica

1. Standard di filettatura: la presa con filettatura esagonale interna per tappo maschio adotta lo standard NPT (angolo del dente di 60°) riconosciuto a livello internazionale del sistema americano o lo standard BSP/PT (angolo del dente di 55°) del sistema britannico per le filettature dei tubi conici.

2. Conicità del filo: la caratteristica principale è una conicità del filo 1:16.

3.Precisione di elaborazione: le filettature della presa filettata esagonale interna con tappo maschio sono state fabbricate con precisione e sono inoltre sottoposte a severi controlli di tolleranza per garantire un perfetto adattamento con l'interfaccia.

4. Anello di tenuta incorporato: un anello di tenuta ED sarà integrato nella parte inferiore della filettatura. Questo design integrato migliora ulteriormente l'effetto di tenuta ed è adatto per sistemi con estremamente

requisiti di alta precisione.

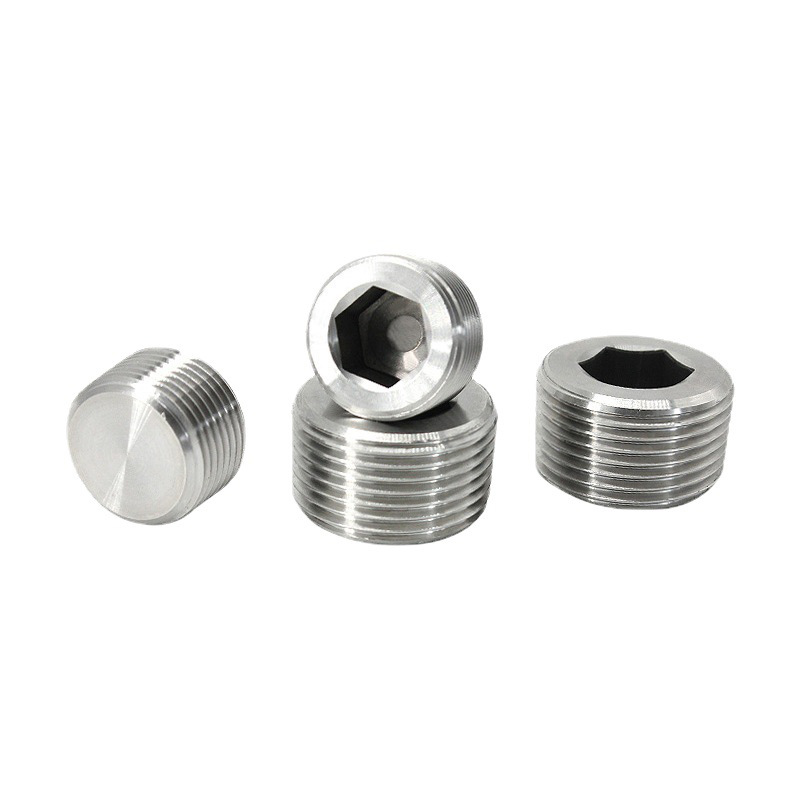

Male Pipe Plug Internal Hex Thread Socket

（3）Principio di tenuta

1. Sigillatura metallo-metallo: quando i tubi conici interni ed esterni con filettatura vengono avvitati, le superfici coniche interne ed esterne subiranno una leggera deformazione del metallo e aderiranno strettamente l'una all'altra, formando una tenuta metallo-metallo completa.

2. Sigillatura ausiliaria: per ottenere il miglior effetto di tenuta, le filettature NPT richiedono solitamente l'applicazione di un agente antiaderente o l'avvolgimento del nastro sigillante (guarnizione) sulla superficie della filettatura prima dell'installazione.

3. Resistente all'alta pressione: questa robusta struttura di tenuta metallo-metallo viene utilizzata principalmente in campi in cui è richiesta una pressione estremamente elevata.

Domande e risposte

(1) Fornite una tabella delle specifiche di coppia con ciascun ordine?

Sì, la spedizione conterrà una tabella consigliata sulla coppia di installazione. Può anche essere stampato sulla confezione del prodotto e inviato in versione elettronica.

(2) È possibile utilizzare questa presa filettata esagonale interna con tappo maschio per tubo in ambienti con vibrazioni elevate?

Certo, ma si consiglia di utilizzare un adesivo di bloccaggio filettato (come Loctite 243/262) per l'installazione, che fornirà un migliore effetto anti-allentamento in ambienti ad alte vibrazioni.

Male Pipe Plug Internal Hex Thread Socket

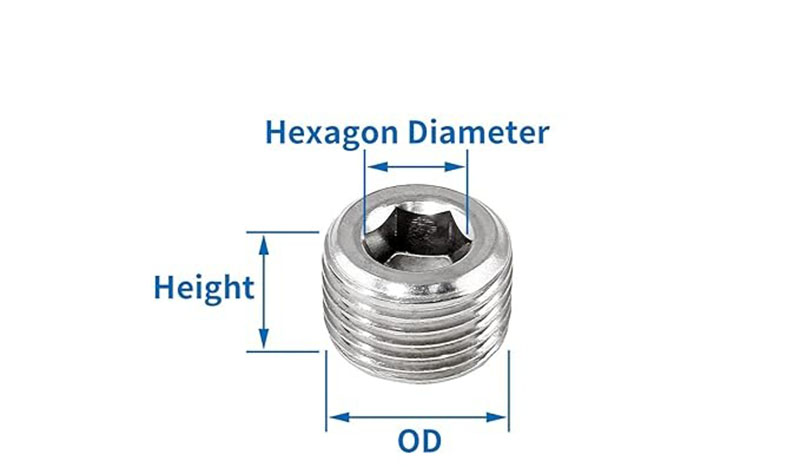

Filo	DE (pollici)	diametro esterno (mm)	Altezza	Diametro esagonale
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39 pollici/10 mm	0,23 pollici/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43 pollici/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39 pollici/10 mm
