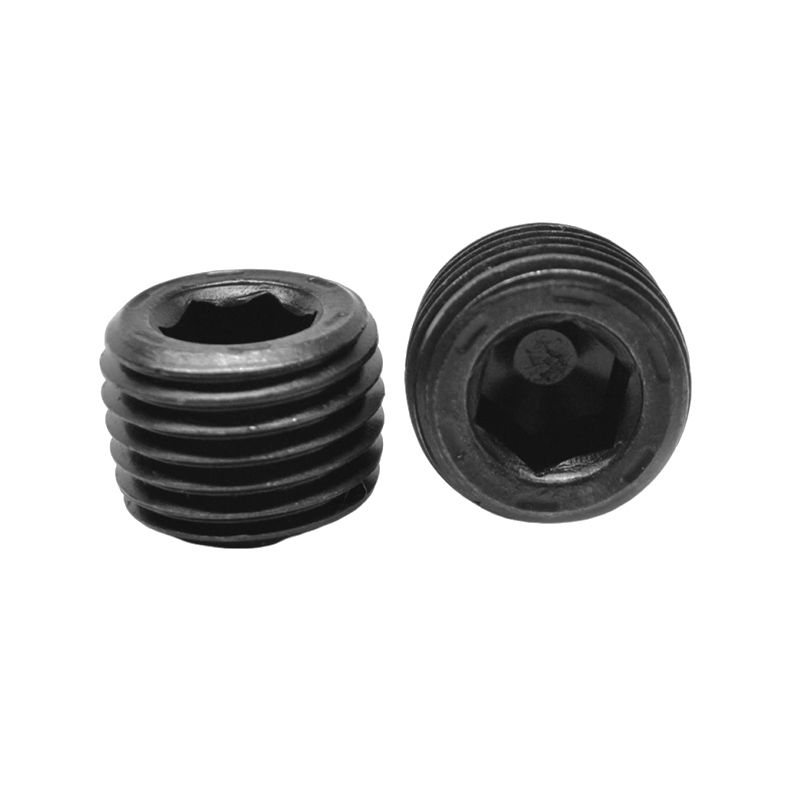

Tappo esagonale interno maschio BSPT

Quando si utilizza il tappo esagonale interno maschio BSPT dell'inventario Xiaoguo®, è possibile riutilizzarli. Tuttavia, è necessario riavvolgere il nastro o applicare il sigillante prima che possano essere riutilizzati, riducendo così il costo degli acquisti ripetuti.

Invia richiesta

Descrizione del prodotto

La struttura del tappo esagonale interno maschio BSPT è molto robusta, quindi non è complicata da usare. Tuttavia, ci sono ancora alcuni punti che richiedono particolare attenzione.

【1】Preparazione prima dell'installazione

（1）Scegli la dimensione corretta: assicurati che l'interfaccia sia una filettatura NPT.

（2）Controllare le filettature: osservare se sono presenti sbavature o graffi sulle filettature del tappo esagonale interno maschio BSPT e assicurarsi inoltre che le filettature interne dell'interfaccia siano pulite, senza limatura di ferro o resti di vecchio nastro adesivo.

（3）Preparare il nastro sigillante o il sigillante: sebbene le filettature coniche NPT abbiano proprietà autosigillanti, per garantire l'assenza di perdite di olio o aria, si consiglia vivamente di avvolgere il nastro sigillante o applicare il sigillante filettato liquido.

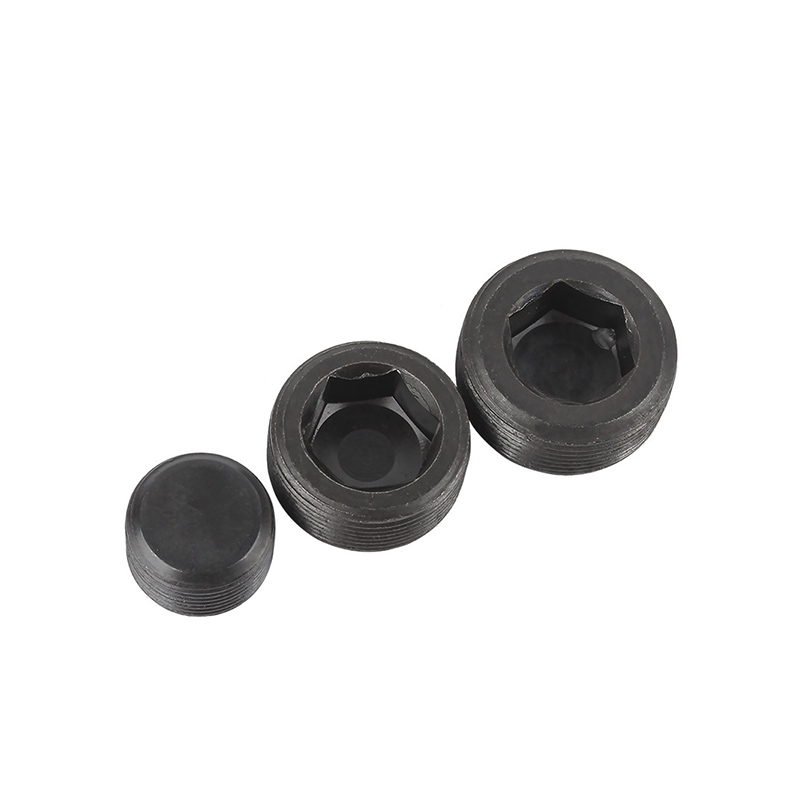

BSPT Male Internal Hex Plug

【2】Avvolgere il nastro della materia prima

（1）Direzione: avvolgere in senso orario dalla coda filettata (l'estremità vicina alla testa esagonale) verso l'estremità filettata.

（2）Numero di giri: generalmente, avvolgere da 3 a 6 volte.

（3）Non coprire il primo dente: lasciare non fissati i primi 1 o 2 denti nella parte anteriore del filo. Ciò può impedire ai detriti del nastro adesivo di cadere nel sistema.

【3】Passaggi di serraggio

（1）Pre-serraggio a mano: innanzitutto inserire manualmente il tappo esagonale interno maschio BSPT nel foro. Assicurati solo che entri senza intoppi e che i fili siano allineati correttamente.

（2）Stringere con una chiave esagonale interna: trovare una chiave esagonale interna della dimensione appropriata (i lati dell'esagono devono corrispondere), inserirla nel foro esagonale e iniziare a serrare.

（3）Quanti giri? Dopo aver serrato completamente manualmente, continuare a utilizzare una chiave per serrare di circa 1,5 - 3 giri (circa). (NPT è una filettatura conica. Non è necessario premere saldamente l'anello di tenuta contro la superficie terminale. Stringere semplicemente un po' di più quando si avverte un'evidente resistenza.)

（4）Riferimento di coppia

Specifica NPT	Coppia (N·m)
1/8"	7-10
1/4″	16-22
3/8"	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】Ispezione post-installazione

Una volta completata l'installazione, applicare pressione al sistema e osservare se sono presenti perdite attorno al tappo esagonale interno maschio BSPT.

Se c'è una leggera perdita, puoi provare a stringerlo di un altro 1/4 di giro.

Se ci sono ancora perdite, rimuovere la parte e ispezionare le filettature e il nastro di tenuta. Riavvolgere il nastro e quindi reinstallarlo.

BSPT Male Internal Hex Plug

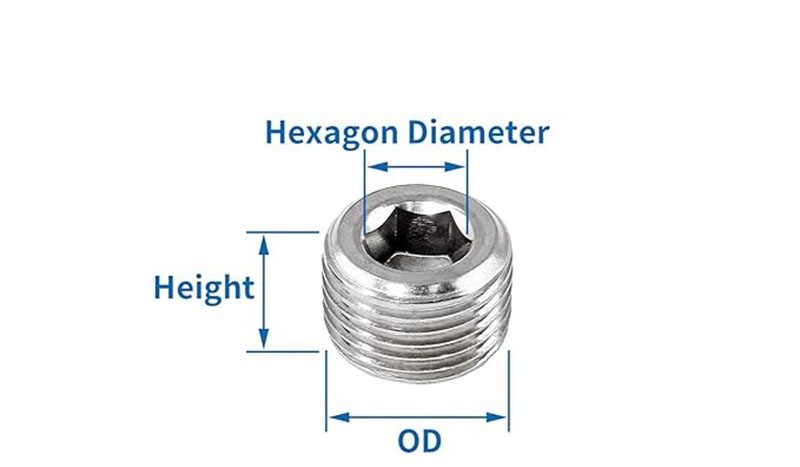

Filo	DE (pollici)	diametro esterno (mm)	Altezza	Diametro esagonale
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39 pollici/10 mm	0,23 pollici/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43 pollici/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39 pollici/10 mm
