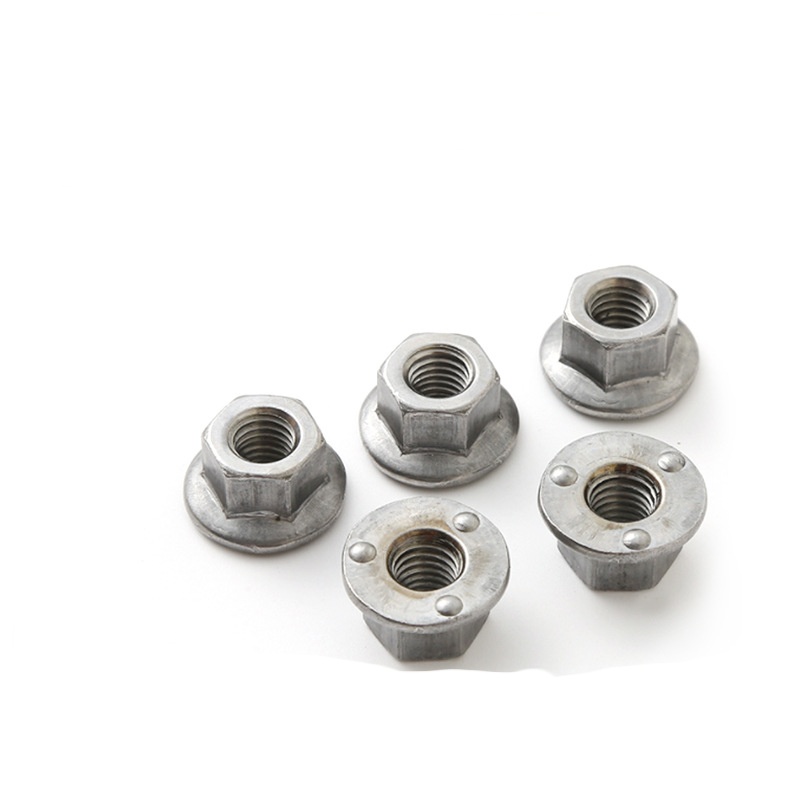

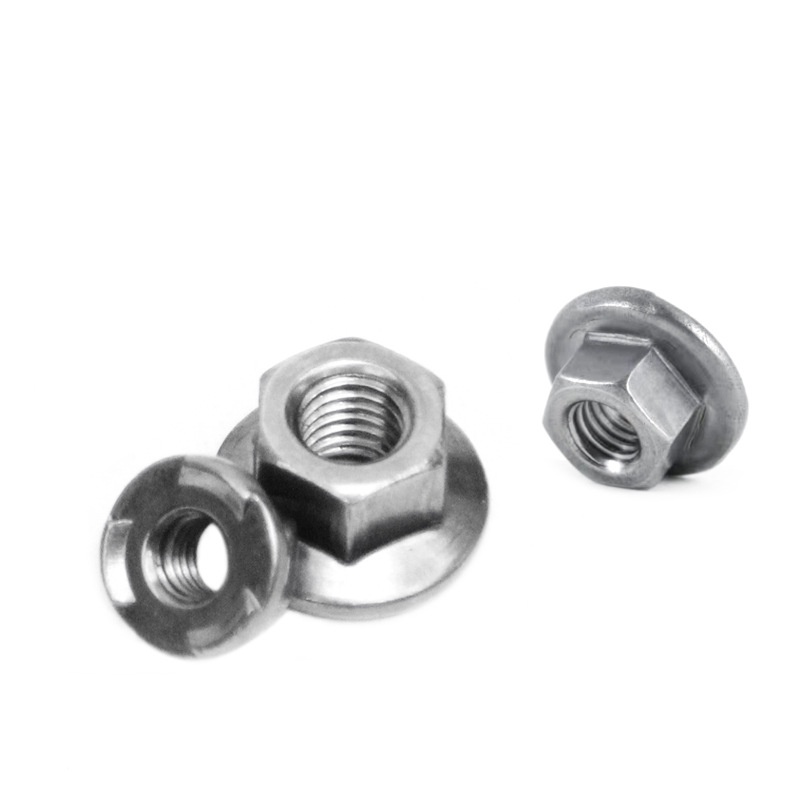

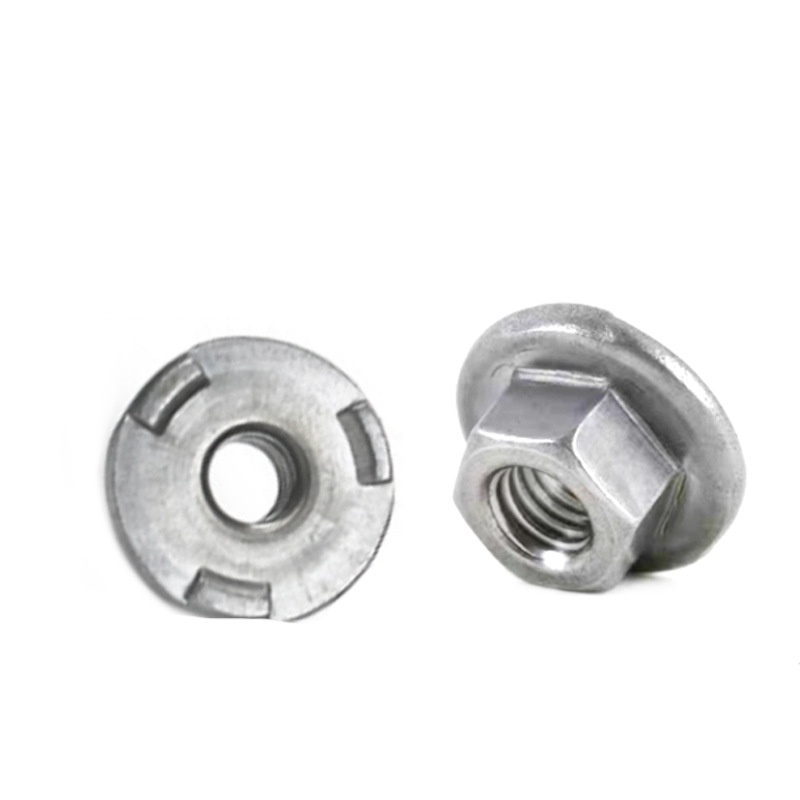

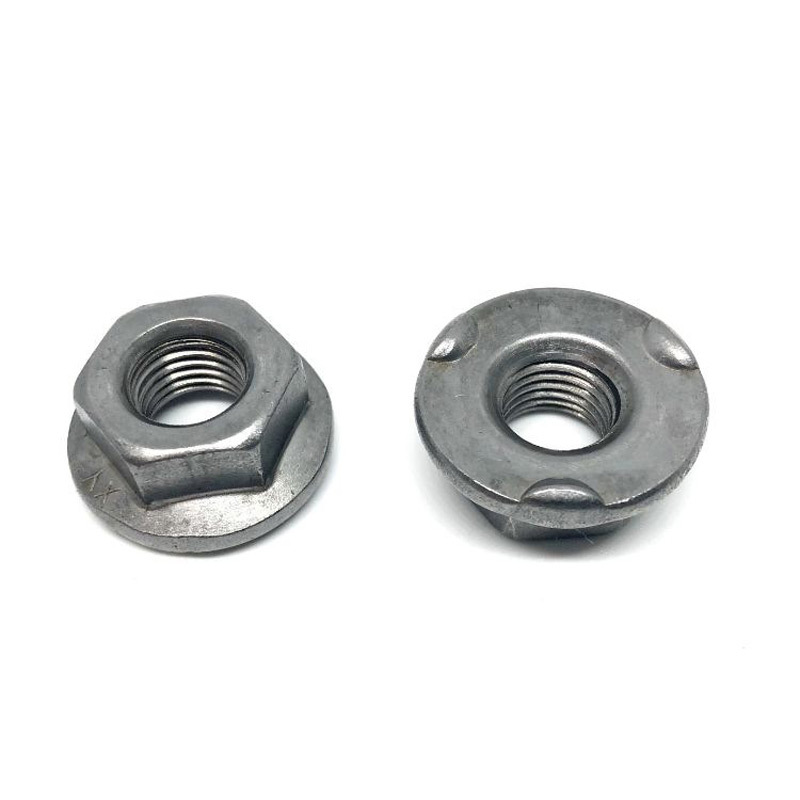

Dadi esagonali saldati ad alta resistenza con flangia

Realizzati con acciai saldabili come acciaio al carbonio o acciaio inossidabile, i dadi esagonali saldati ad alta resistenza con flangia offrono durata e spesso qualità di resistenza alla corrosione. I clienti scelgono Xiaoguo® per la sua costante qualità e affidabilità degli elementi di fissaggio, uno standard sostenuto dai principali produttori del settore.

Modello:QC/T 872-2011

Invia richiesta

Descrizione del prodotto

Ciò che rende diversi i dadi esagonali saldati ad alta resistenza con flangia è che sono realizzati per essere saldati. Di solito, c'è una piccola parte rialzata per la saldatura, un piccolo anello o protuberanza, sul fondo della flangia, o forse un bordo angolato appositamente preparato. Questa parte rialzata si scioglie per prima durante la saldatura (ad arco o a proiezione), il che aiuta a creare un legame forte, uniforme e profondo tra la base della flangia e il pezzo su cui stai lavorando. In questo modo rimane attaccato in modo permanente.

“High

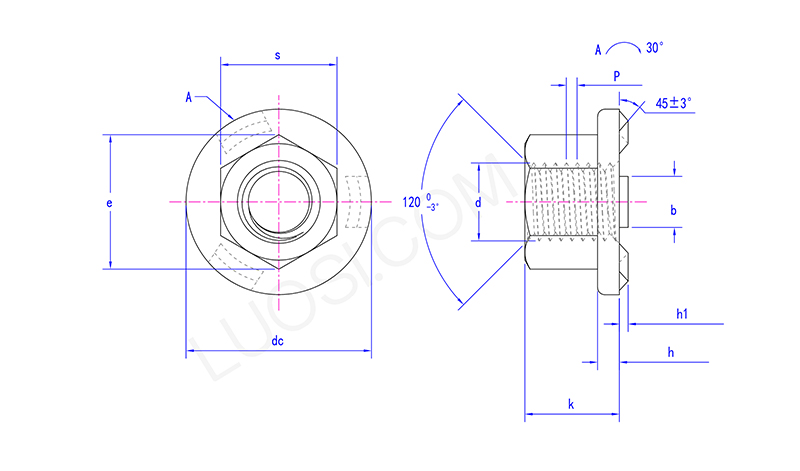

Parametri specifici:

Parametri come il semiangolo della filettatura, la deviazione del passo e la tolleranza del diametro primitivo delle filettature metriche seguono standard come ISO 965-1, GB/T 197 o DIN 14. Ciò significa che possono essere sostituiti se necessario e i dadi possono essere avvitati con precisione. Parametri come il semiangolo della filettatura, la deviazione del passo e la tolleranza del diametro primitivo delle filettature metriche seguono standard come ISO 965-1, GB/T 197 o DIN 14. Possono essere sostituiti se necessario e i dadi possono essere avvitati con precisione.

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 massimo	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
CC massimo	15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
hmassimo	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
bmassimo	4.1	5.1	6.1	7.1	8.1	8.1	8.1
bmin	3.9	4.9	5.9	6.9	7.9	7.9	7.9
kmin	4.7	6.64	9.64	12.57	14.57	16.16	18.66
kmassimo	5	7	10	13	15	17	19.5
è massimo	8	10	13	16	18	21	24
è minimo	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Effetti dell'immediatezza e dello spessore sulle prestazioni:

La dimensione della flangia su questi dadi esagonali saldati influisce sulla distribuzione del carico, sulla capacità di gestire le vibrazioni e sulla resistenza della saldatura. Una flangia più grande o più spessa significa maggiore stabilità e maggiore contatto con la superficie. Scegliere la dimensione giusta della flangia per questi dadi è importante per il buon funzionamento del giunto.
