Dadi di bloccaggio a saldatura esagonale ad alta efficienza con flangia

La flangia sui dadi autobloccanti a saldare esagonali ad alta efficienza con flangia funge anche da rondella incorporata, eliminando la necessità di un componente separato e semplificando il processo di fissaggio. Per una fornitura affidabile di elementi di fissaggio, molte aziende collaborano con i produttori Xiaoguo®.

Modello:Q 364-2012

Invia richiesta

Descrizione del prodotto

Anche se sono realizzati in dimensioni standard, i dadi autobloccanti a saldatura esagonale con flangia ad alta efficienza sono piuttosto flessibili. È possibile ottenerli con diversi diametri della flangia rispetto alla parte esagonale, vari tipi di filettatura, come metrica grossa o fine, o UNC/UNF e diverse altezze. Ciò consente agli ingegneri di scegliere la configurazione giusta per le loro esigenze, sia che si tratti di quanto peso devono sostenere, di limiti di spazio o di quanto i fili devono bloccarsi quando mettono insieme le cose.

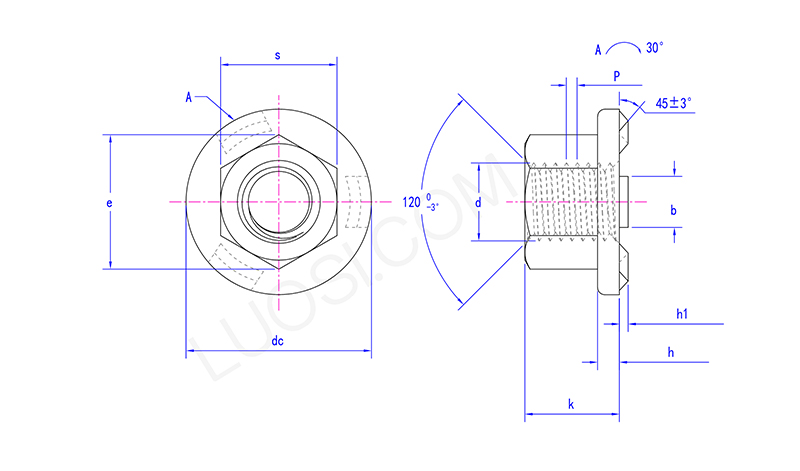

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 massimo	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
CC massimo	15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
hmassimo	1.95	2.25	2.75	3.25	3.25	3.75	3.75
h min	1.45	1.75	2.25	2.75	2.75	3.25	3.25
bmassimo	4.1	5.1	6.1	7.1	8.1	8.1	8.1
bmin	3.9	4.9	5.9	6.9	7.9	7.9	7.9
kmin	4.7	6.64	9.64	12.57	14.57	16.16	18.66
kmassimo	5	7	10	13	15	17	19.5
è massimo	8	10	13	16	18	21	24
è minimo	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Vantaggi:

I dadi autobloccanti a saldare esagonali con flangia ad alta efficienza sono convenienti perché combinano un dado e una rondella in un unico pezzo. Ciò semplifica l'inventario e l'assemblaggio. Poiché sono saldati, tramite fusione ad alta temperatura con il materiale di base per formare una struttura integrale, possono essere ben fissati in posizione e non si allentano a causa delle vibrazioni. Questi materiali sono combinati con diversi rivestimenti per garantire la compatibilità con vari materiali di base durante la saldatura e prolungarne la durata.

“High

Principali scenari applicativi:

I dadi autobloccanti a saldare esagonali con flangia ad alta efficienza sono molto utilizzati in luoghi come telai e carrozzerie di automobili, macchine agricole, macchine edili, scatole elettriche e telai strutturali. Questi sono tutti i punti in cui è necessario un dispositivo di fissaggio saldato che rimanga in posizione e non si allenti a causa delle vibrazioni. La flangia aiuta a mantenere le cose stabili in questi usi difficili.
