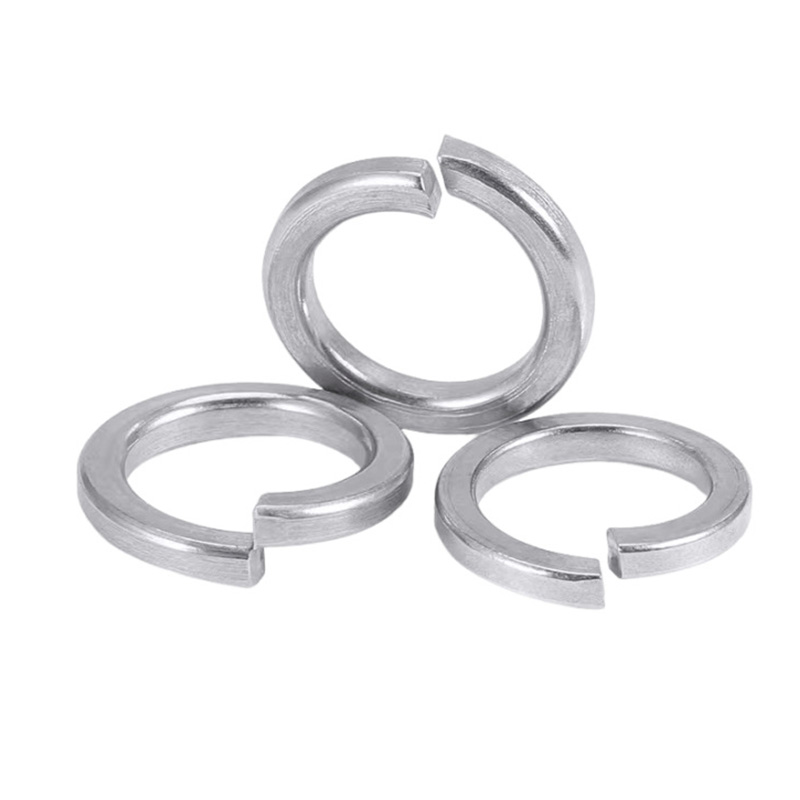

Rondella di bloccaggio a collare alto

Le rondelle di bloccaggio a collare alto Xiaoguo® disponibili in stock sono facili da installare. Non richiedono strumenti speciali aggiuntivi durante l'uso, presentano basse difficoltà operative, vengono rapidamente accettati dai lavoratori e sono convenienti anche per la manutenzione.

Invia richiesta

Descrizione del prodotto

Le rondelle di bloccaggio a collo alto non hanno tutte lo stesso design. Solitamente vengono personalizzati in base alle diverse esigenze e ne esistono di diversi tipi. Ecco i cinque tipi comuni:

（1）Tipo standard ad anello singolo (il più comune, DIN 127 / GB 93)

La tradizionale rondella elastica a spirale aperta, costituita da un anello metallico con un'apertura. Adatto per la maggior parte delle applicazioni anti-allentamento a carico medio-basso ed è anche la rondella di bloccaggio a collare alto più comune e ampiamente utilizzata sul mercato.

（2）Doppio anello per carichi pesanti (DIN 128)

Ha due anelli, uno in più rispetto al tipo standard. Ha maggiore elasticità e migliore resistenza alle vibrazioni. Viene utilizzato in macchinari pesanti, telai di veicoli e aree con elevate vibrazioni.

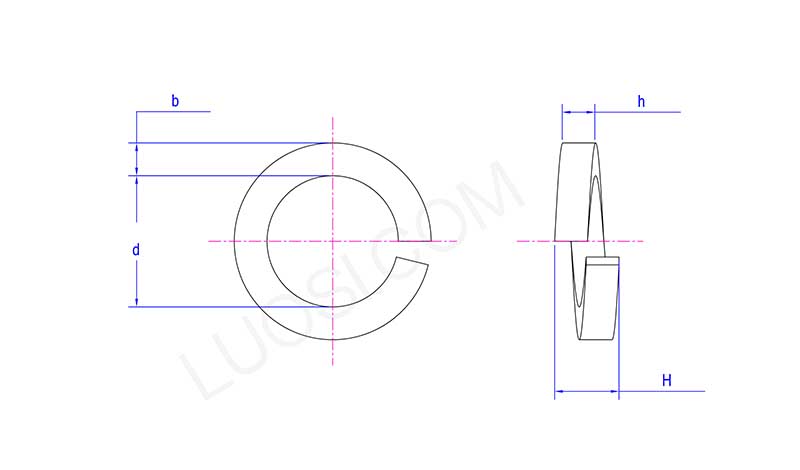

High Collar Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
dmin	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmassimo	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
bmin	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
bmassimo	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
hmassimo	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Hmassima	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Rondelle elastiche a forma di onda

Non hanno una forma a spirale ma hanno una forma ondulata con diversi picchi e valli. Vengono utilizzati in luoghi in cui lo spazio è estremamente limitato ma è comunque richiesta elasticità, ad esempio applicando la prepressione ai cuscinetti.

（4）Rondella elastica a disco (rondella Belleville)

La sua forma è conica, simile ad un piccolo piatto. Può resistere a pressioni estremamente elevate e viene utilizzato in luoghi che richiedono una compensazione della molla ad alta resistenza, come espansione e contrazione termica, compensazione dell'usura, ecc.

（5）Rondella di sicurezza dentata (denti interni/denti esterni, DIN 6797 / DIN 6798)

Presenta dentellature attorno al bordo e morde la superficie del pezzo dopo essere stato serrato, fornendo eccellenti prestazioni antiscivolo. Viene utilizzato principalmente in aree che richiedono conduttività elettrica (come i cavi di messa a terra) o per l'anti-allentamento di piccole viti.

Materiali comuni

La rondella di bloccaggio a colletto alto necessita di una buona elasticità e della capacità di mantenere l'elasticità. Pertanto, la selezione dei materiali è molto importante. Ecco alcuni tipi comuni di materiali:

Acciaio per molle (65Mn / 70 acciaio / 82B)

Un materiale comune con il più alto tasso di ordine, che offre un buon rapporto qualità-prezzo e un'eccellente elasticità. 65Mn è il materiale più comunemente utilizzato per le rondelle di sicurezza a collare alto, con una durezza generalmente compresa tra 42 e 50 HRC (circa tra 420 e 510 HV). Questa durezza è sufficiente per mantenere l'elasticità pur essendo improbabile che si rompa.

Acciaio inossidabile SUS304/SUS316

L'acciaio inossidabile 304 viene utilizzato principalmente in ambienti umidi, esterni o con esigenze di pulizia (attrezzature alimentari, dispositivi medici). L'acciaio inossidabile 316 è più resistente alla corrosione da ioni cloruro e viene utilizzato nell'ingegneria navale e nell'industria chimica.

Acciaio al carbonio (08F / 10# / 45#)

Utilizzato per parti a basso carico e non critiche; il trattamento elastico superficiale prevede la zincatura antiruggine.
