Rondella elastica curva in acciaio inossidabile

Le rondelle elastiche curve in acciaio inossidabile nell'inventario Xiaoguo® hanno una vasta gamma di applicazioni e offrono un elevato rapporto costo-efficacia. Aiutano numerosi clienti a risparmiare sui costi e forniscono una guida all'utilizzo efficace.

Invia richiesta

Descrizione del prodotto

L'applicazione della rondella elastica curva in acciaio inossidabile in macchinari e strumenti di precisione

La rondella elastica curva in acciaio inossidabile, grazie alle sue proprietà materiali uniche e ai vantaggi strutturali, è diventata una scelta ampiamente adottata da progettisti e ingegneri di strumenti di precisione.

【1】Caso di applicazione tipico

（1）Risonanza magnetica medica (MRI)

È estremamente sensibile alle interferenze del campo magnetico. Nei componenti precisi all'interno dell'apparecchiatura, vengono utilizzate rondelle elastiche curve in acciaio inossidabile ad alte prestazioni per evitare efficacemente l'interferenza dei campi elettromagnetici sulle letture delle immagini.

（2）Radar laser e apparecchiature ottiche

Nei microscopi di fascia alta, i precisi meccanismi di messa a fuoco e rotazione del radar laser vengono utilizzati per eliminare gli spazi meccanici e garantire una rotazione angolare regolare e precisa.

（3）Strumenti medico-chirurgici

Nella struttura di microtrasmissione degli strumenti, la rondella elastica curva in acciaio inossidabile deve cooperare con il dispositivo telescopico per fornire una precisa elasticità assiale.

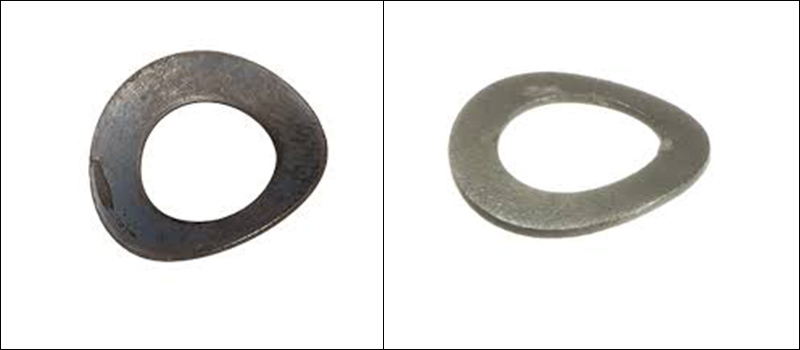

Stainless Steel Curved Spring Washer

【2】Vantaggi multidimensionali

Nel complesso, la rondella elastica curva in acciaio inossidabile presenta i seguenti molteplici vantaggi:

（1）Elevato utilizzo dello spazio: la struttura è compatta, in genere solo da 1/3 a 1/2 di quella delle molle tradizionali. In alcuni dispositivi miniaturizzati è possibile risparmiare fino al 50% dello spazio assiale.

(2) Lunga durata a fatica: durante il processo di progettazione, la distribuzione delle sollecitazioni è uniforme. Sotto una compressione adeguata, la sua durata a fatica può raggiungere decine di migliaia o milioni di cicli.

(3) L'output elastico è regolare: può fornire una forza di precarico prevedibile e quasi lineare all'interno del suo intervallo di deformazione effettivo.

(4) Stabilità della risposta meccanica: la struttura multistrato presenta una caratteristica di variazione più uniforme, che può ridurre efficacemente le risposte alle vibrazioni e agli urti durante il processo operativo e migliorare la stabilità del funzionamento del sistema meccanico.

(5) Riduce il rumore assorbendo l'energia delle vibrazioni durante il movimento delle parti.

(6) Puoi scegliere diversi materiali, numero di onde e strati a seconda di ciò di cui hai bisogno, quindi funziona per tutti i tipi di condizioni.

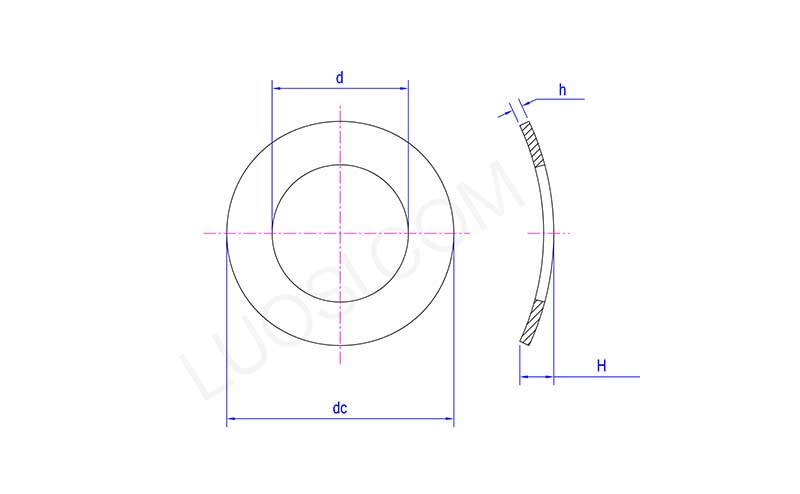

Stainless Steel Curved Spring Washer

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmassimo	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
cc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC massimo	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmassima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Parametri principali per la selezione

(1) Dimensione del foro o diametro del bullone: indica la dimensione della rondella necessaria.

(2) Materiale: sceglilo in base alla destinazione. Ad esempio, utilizzare l'acciaio inossidabile A4 in un ambiente salino o corrosivo.

(3) Carico: scopri di quanto precarico ha bisogno la tua attrezzatura, quindi scegli il giusto tipo di rondella elastica curva in acciaio inossidabile.

(4) Deflessione: quanto spazio hai per piegare la rondella determinerà quanto dovrà comprimersi.

(5) Diametro esterno ed interno: devono adattarsi esattamente al foro di montaggio.
