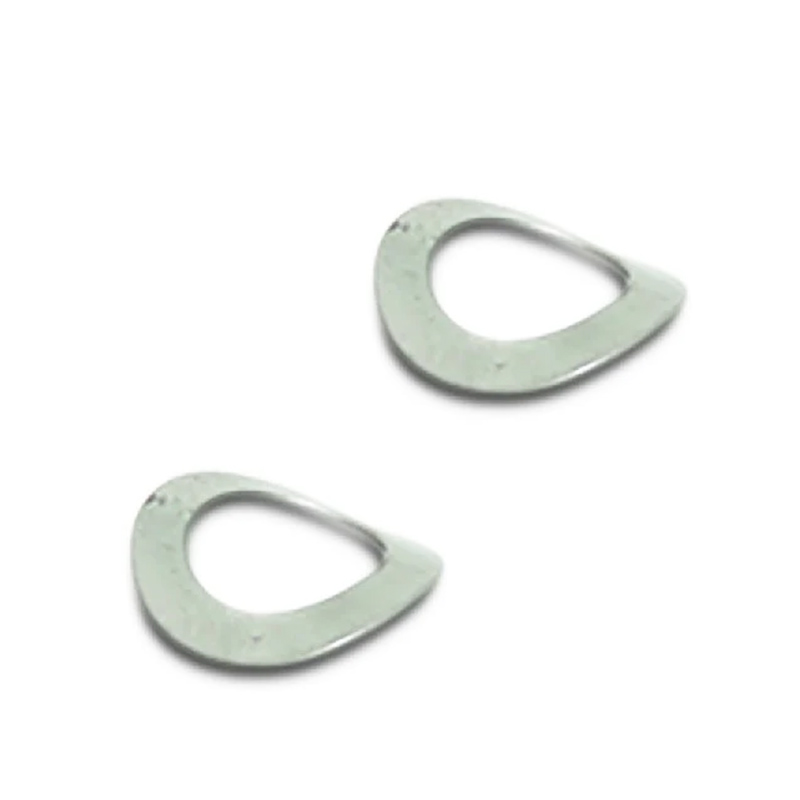

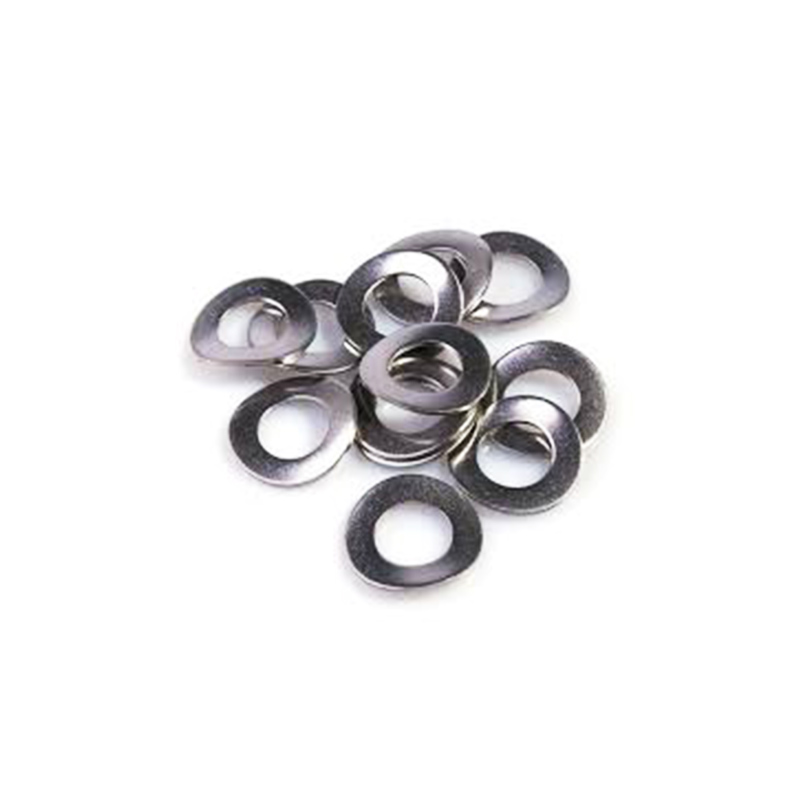

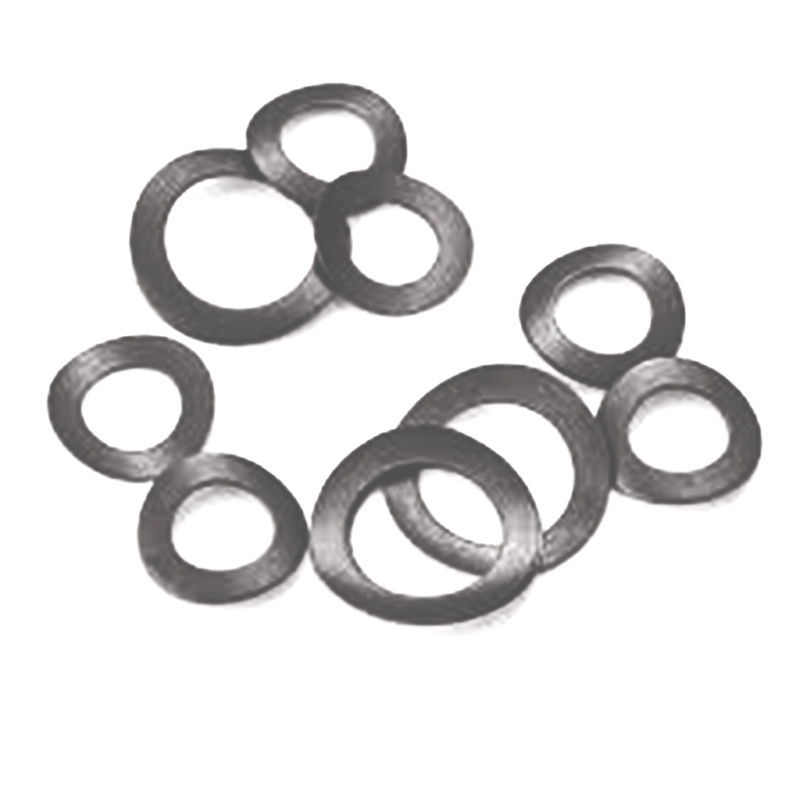

Specifiche DIN 137A Rondelle elastiche curve

Lo stabilimento Xiaoguo® in Cina produce rondelle elastiche curve con specifiche DIN 137A personalizzate. Puoi scegliere il materiale, il metodo di trattamento superficiale e altri dettagli per soddisfare le tue esigenze specifiche. Fateci sapere le vostre specifiche esatte: saremo più che felici di gestire il vostro ordine personalizzato per voi.

Invia richiesta

Descrizione del prodotto

Il principio di funzionamento delle rondelle elastiche curve specifiche DIN 137A si basa sulla deformazione elastica del metallo.

（1）Stato libero (non installato)

Le rondelle elastiche curve specifiche DIN 137A non sono piatte nel suo stato naturale ma hanno un rigonfiamento a forma di arco (onda singola) o onde multiple (onde multiple). In questo momento ha un'altezza naturale H, che è maggiore dello spessore t della guarnizione.

（2）Processo di compressione (serraggio dei bulloni)

Quando i bulloni o i dadi vengono serrati, le rondelle vengono inserite tra la testa del bullone/dado e il pezzo da lavorare. All'aumentare della forza di serraggio, la forma ad arco o ondulata viene gradualmente appiattita.

Durante il processo di assemblaggio e serraggio, la parte inferiore del bullone preme la struttura ad arco in piano, provocando la sollecitazione di rimbalzo elastico della rondella.

（3）Mantenimento del precarico (stato di funzionamento)

Dopo che le rondelle elastiche curve specifiche DIN 137A sono state appiattite, vogliono sempre tornare alla sua forma ad arco originale. Questa forza di ripristino viene convertita in una spinta assiale continua, che preme contro la testa del bullone e la superficie del pezzo.

Una volta completato il serraggio, la rondella mantiene una tensione elastica inversa continua, premendo costantemente contro la testa del bullone e la superficie del componente collegato.

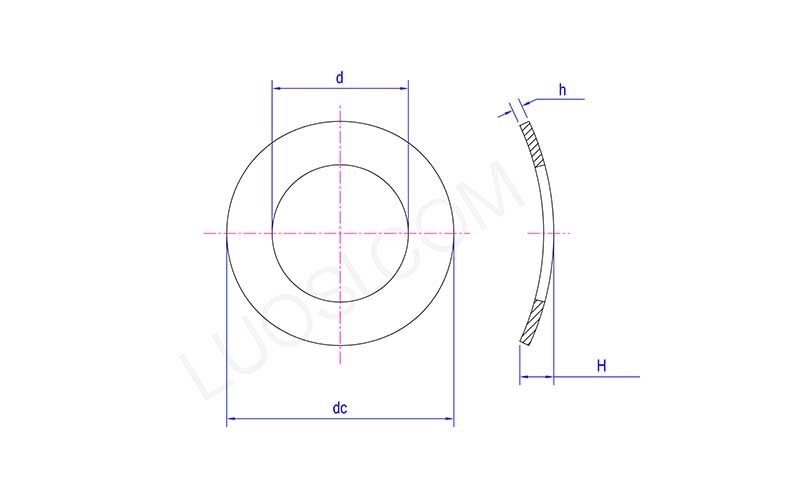

DIN 137A Specifications Curved Spring Washers

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmassimo	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
cc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC massimo	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmassima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Specifiche DIN 137A personalizzate Rondelle elastiche curve

Xiaoguo® ti consente di personalizzare le rondelle elastiche curve specifiche DIN 137A come preferisci. Puoi modificare la dimensione, il numero di onde, il materiale, la finitura superficiale o persino la confezione. In questo modo, ogni lavatrice si adatta perfettamente al tuo design.

(1) Diametro interno ID / Diametro esterno OD

Da M2 a M100 o superiore, sia il diametro interno che quello esterno possono essere personalizzati in base ai disegni.

Strumenti di precisione di piccole dimensioni (M2–M5), macchinari pesanti di grandi dimensioni (M36–M100)

（2）Spessore t

Intervallo comune: 0,3 mm – 3,0 mm. Per esigenze particolari può essere più sottile o più spessa.

Quando il controllo del carico e lo spazio assiale sono compatti.

（3）Materiali

Acciaio per molle, acciaio inossidabile A2/A4, 17-7 PH, bronzo fosforoso, rame berillio, Inconel, ecc.

Regolare elevata elasticità, antiruggine, alta temperatura/antideflagrante/non magnetico

（4）Trattamento superficiale

Galvanizzazione, rivestimento Dacromet, annerimento, fosfatazione, nichelatura, passivazione, passivazione al cromo trivalente, ecc.

Antiruggine, lubrificazione, isolamento, miglioramento del coefficiente di attrito

（5）Imballaggio

Buste di plastica + scatole di carta, etichette personalizzate, kit di imballaggio misto, piccole scatole per la vendita al dettaglio, codici a barre esterni della scatola, ecc.
