Rondella elastica curva DIN137A di lunga durata

La rondella elastica curva DIN137A di lunga durata nell'inventario Xiaoguo® può essere fornita gratuitamente ai clienti interessati come campioni. Consigliamo ai clienti di testare prima i campioni per garantirne la qualità, quindi di effettuare successivamente ordini di grandi dimensioni, per risparmiare tempo per le modifiche.

Invia richiesta

Descrizione del prodotto

Applicazione della rondella elastica curva DIN137A di lunga durata nei motori e nei sistemi di trasmissione

Nei sistemi di motore e trasmissione, la rondella elastica curva DIN137A a lunga durata funge da "killer del gioco assiale" e "guardiano della forza di precarico".

【1】Perché le rondelle elastiche curve DIN137A di lunga durata sono indispensabili nei motori e nei sistemi di trasmissione?

(1) I motori e le trasmissioni presentano alcuni problemi comuni:

Espansione termica – Quando le cose si surriscaldano, il rotore e l’albero si espandono, il che cambia la quantità di gioco dei cuscinetti.

Tolleranze di produzione: le parti non vengono realizzate perfettamente, quindi non si allineano mai esattamente. C'è sempre una piccola discrepanza.

Usura – Con il passare del tempo, le superfici dei cuscinetti o le rondelle si consumano lentamente, creando spazi aggiuntivi dove non dovrebbero essercene.

Vibrazioni e rumore – Quando le parti si muovono avanti e indietro, i cuscinetti iniziano a produrre strani rumori e gli ingranaggi possono sbattere l'uno contro l'altro.

(2) Soluzione per rondella elastica curva DIN137A di lunga durata:

Ha una forma curva o ondulata, quindi quando lo premi in piano, continua a spingersi indietro.

Compensa automaticamente le variazioni di gioco causate dai fattori sopra menzionati

Mantenere sempre il corretto precarico dei cuscinetti o degli ingranaggi per evitare l'allentamento.

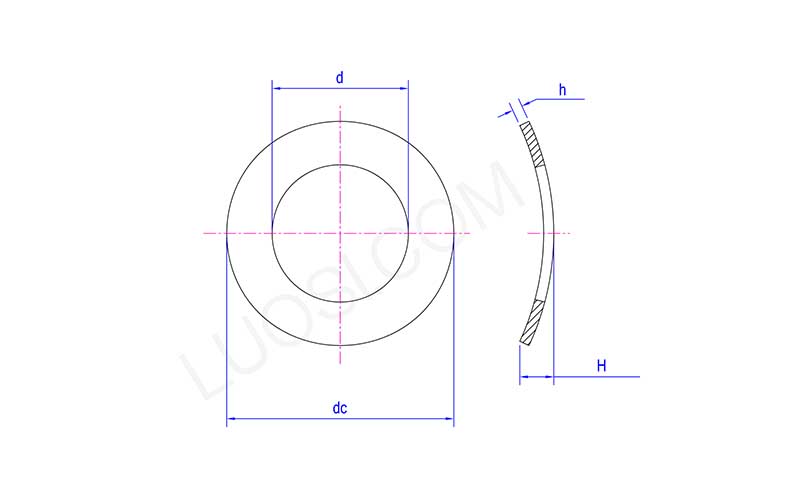

Long Lasting DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmassimo	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
cc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC massimo	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmassima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Scenari applicativi tipici

（1）Piccolo motore CC

Posizionare una rondella elastica curva DIN137A di lunga durata tra l'anello esterno del cuscinetto e il coperchio terminale.

Elimina il gioco assiale del cuscinetto, riduce il rumore di funzionamento e prolunga la durata del cuscinetto.

(2) Servomotori

Mettere un precarico costante tra i cuscinetti anteriore e posteriore. Aiuta il rotore a rimanere più precisamente in posizione e riduce le vibrazioni.

(3) Motori per elettrodomestici (ventilatori, lavatrici)

Queste rondelle ondulate spingono sui cuscinetti con una forza compresa tra 5 e 20 Newton circa. Ciò impedisce ai cuscinetti di spostarsi all'interno dell'alloggiamento e rende il motore più silenzioso.

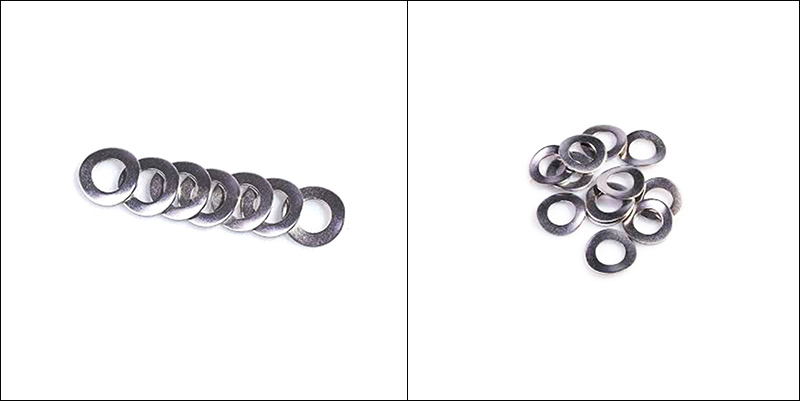

Long Lasting DIN137A Curved Spring Washer

Domande frequenti

（1）D: Potete realizzare rondelle elastiche curve DIN137A di lunga durata e di dimensioni personalizzate che non siano standard?

R: Sì. Possiamo modificare il diametro interno, il diametro esterno, lo spessore e l'altezza della curva in base al disegno o a un campione. Possiamo anche aggiungere marcature personalizzate e realizzare imballaggi speciali, se necessario.

(2) D: Funzionerà con motori o organi di trasmissione ad alte vibrazioni?

R: Sì, fa il suo lavoro. Assorbe le vibrazioni durante il funzionamento dell'apparecchiatura, gestisce gli spazi dovuti all'espansione del calore e mantiene il bullone serrato nel tempo.

(3) D: Posso utilizzare una rondella elastica curva con un bullone ad alta resistenza (grado 10.9 o 12.9)?

R: Non proprio, non è raccomandato. Queste rondelle funzionano meglio con bulloni di grado 5.8 o inferiore.
