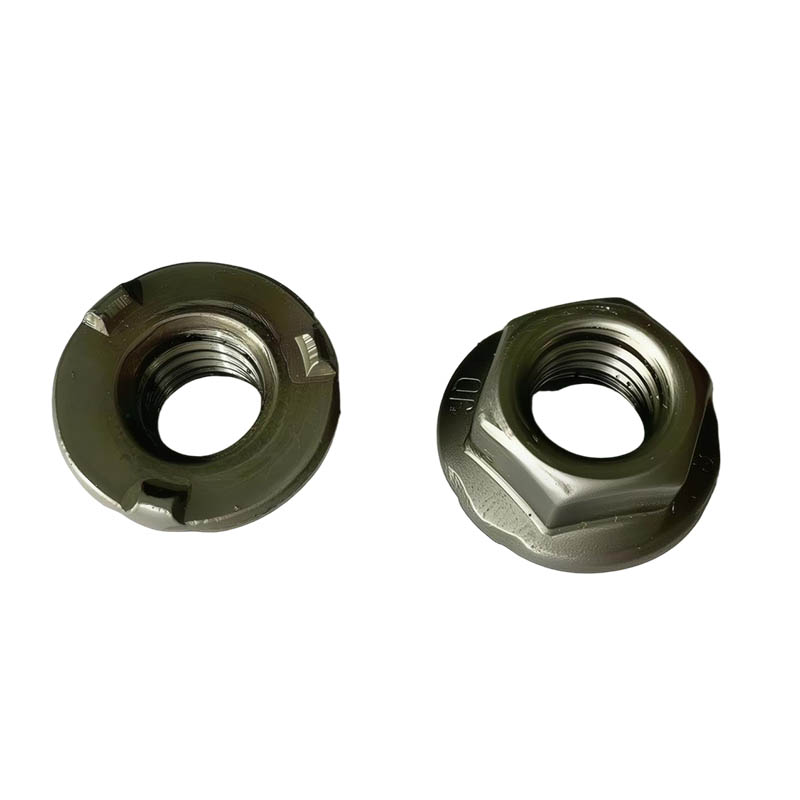

Dado saldato con flangia esagonale

Acquista immediatamente il dado saldato con flangia esagonale del fornitore cinese Xiaoguo®, caratterizzato da un design di sporgenza a tre punti nella parte inferiore, che si adatta perfettamente al pezzo in lavorazione. La saldatura è salda e precisa e non richiede alcuna regolazione. Il design unico aumenta l'efficienza dell'assemblaggio del 50%.

Invia richiesta

Descrizione del prodotto

Le differenze rispetto ai normali dadi a saldare esagonali

La differenza fondamentale tra i due risiede nella base della flangia. Il dado a saldare con flangia esagonale è una versione migliorata del normale dado a saldare esagonale, dotato di un disco flangiato integrato. Questa differenza si traduce in varie distinzioni nella struttura, nelle prestazioni e nell'applicazione. Ecco il confronto dettagliato:

Progetto	Dado saldato con flangia esagonale	Dado di saldatura esagonale ordinario
Forma del fondo	Con flangia allargata	Piatto o senza flangia
Capacità di carico	sostituire direttamente con una rondella piatta	È necessaria una rondella piatta aggiuntiva
Dossi saldati	3	3
Scenari applicabili	Automobili, elettrodomestici, strutture in lamiera sottile	Lamiere spesse, saldature generali
Costo	Leggermente più alto (con flangia aggiuntiva)	Leggermente più basso

Hex Flange Weld Nut

Servizio campione

Per il campione di dado saldato con flangia esagonale, abbiamo norme chiare da seguire.

(1) Per i potenziali clienti che necessitano di testare il grado di prestazione dei dadi nella fase iniziale, solitamente forniamo un certo numero di campioni gratuiti (come 5-10 pezzi), ma il costo di spedizione è solitamente a carico dei clienti.

（2）Per prodotti personalizzati o di alto valore, verrà addebitata una tariffa per il campione. E la tariffa del campione verrà detratta dal pagamento quando l'ordine formale verrà emesso successivamente.

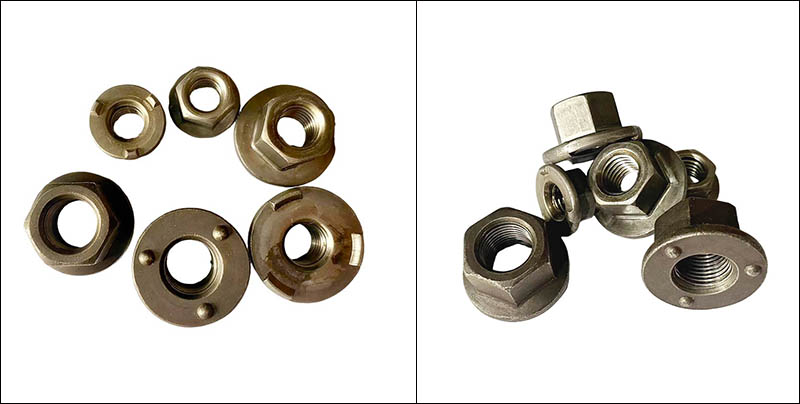

Hex Flange Weld Nut

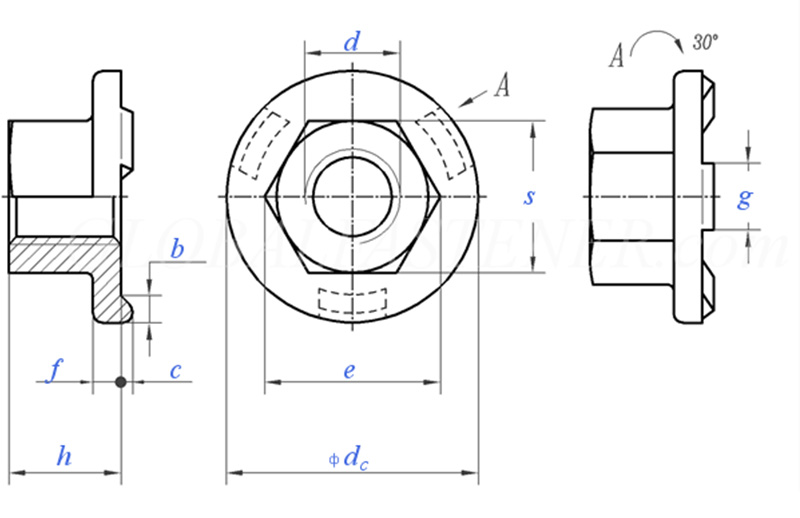

Dimensioni filettatura			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Passo della filettatura grosso		0.8	1	1.25	1.5	1.75	2	2
P	Passo della filettatura fine		/	/	/	/	15	1.5	1.5
C	Dimensione nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	massimo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	massimo		8.5	10.9	14	17.5	20	23	26
f	Dimensione nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensione nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	massimo		5	7	10	13	15	17	19.5
S	massimo		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	massimo=dimensione nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unità kg			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) Questo tipo di dado saldato con flangia esagonale può essere utilizzato in una linea di produzione automatizzata (saldatura robotizzata)?

È altamente adatto. Il design della piattaforma rialzata a tre punti consente un posizionamento preciso e, combinato con il vassoio vibrante per l'alimentazione automatica, è adatto per la stazione di lavoro di saldatura a punti robotizzata.

（2）Come si garantisce che l'altezza delle protuberanze di saldatura su ciascun lotto di prodotti sia coerente?

Usiamo il processo di formatura a freddo e la tolleranza dell'altezza dell'urto è controllata entro ± 0,05 mm.

（3）Qual è la quantità minima dell'ordine (MOQ)? Il campione è gratuito?

Per le specifiche standard, il MOQ è di 1.000 pezzi; per personalizzazioni fuori standard sono 500 pezzi. Offriamo campioni gratuiti (2-5 pezzi per specifica) e il cliente deve sostenere solo i costi di spedizione internazionale.

（4）Quanto dura solitamente il periodo di consegna?

I prodotti standard sono disponibili per la spedizione entro 3-7 giorni; i prodotti personalizzati richiedono dai 15 ai 25 giorni lavorativi. Gli ordini all'ingrosso possono essere accelerati previa negoziazione.
