Perno a doppia estremità esteso di uguale lunghezza

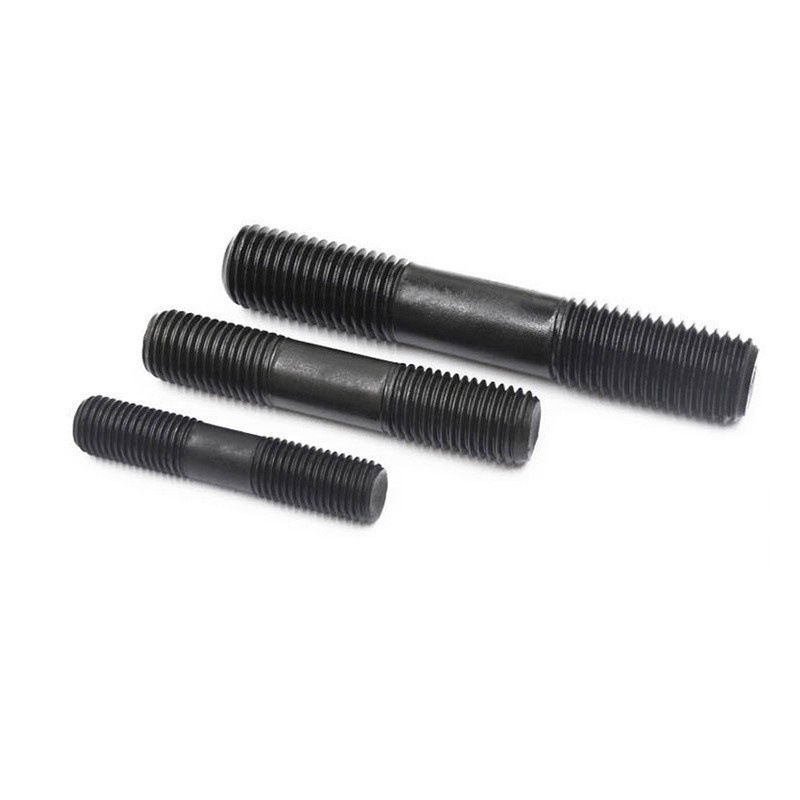

Il perno a doppia estremità esteso di uguale lunghezza nel suo insieme è una sottile asta di metallo con fili di uguale lunghezza su entrambe le estremità e questi fili attraversano entrambe le estremità. La parte centrale è solitamente un'asta liscia e liscia. La lunghezza può essere personalizzata in base alle effettive esigenze.

Parametri del prodotto

Parametri del prodotto

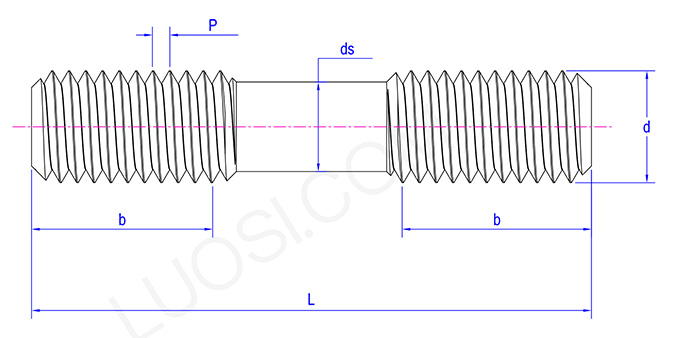

Lun	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42
P	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5
ds	14.70	16.38	18.38	20.38	22.05	25.05	27.73	30.73	33.40	36.40	39.08

Caratteristiche

La colonna con perni a doppia estremità estesa di uguale lunghezza semplifica la progettazione dei giunti di dilatazione termica. La lunghezza aggiuntiva consente al dado di muoversi leggermente quando viene riscaldato o raffreddato nella caldaia o nel sistema di scarico. Le filettature di uguale lunghezza garantiscono una distribuzione uniforme delle sollecitazioni e prevengono deformazioni o perdite nei sistemi ad alta temperatura.

Il perno esteso di pari lunghezza può compensare spazi più ampi. Sono necessarie lunghezze di filettatura aggiuntive tra flange spesse o piastre laminate. Il design esteso può ospitare guarnizioni o rondelle di grandi dimensioni che i perni standard non possono sopportare. Entrambe le estremità devono essere completamente serrate per ottenere un collegamento stabile nel tubo o nel telaio pesante.

Il perno a doppia estremità esteso di uguale lunghezza può gestire aperture estremamente grandi. Farla scorrere nella staffa scanalata e quindi fissare entrambi i lati con i dadi. Le filettature lunghe consentono di bloccare saldamente componenti irregolari senza rimanere incastrati. Per i supporti sismici, possono assorbire lo spostamento. La sua lunghezza consente una flessione controllabile durante i terremoti, mentre le estremità dei doppi dadi possono mantenere la tensione.

Particolarmente stabile è il collegamento tramite perni a doppia estremità estesi di uguale lunghezza. Poiché i dadi possono essere avvitati su entrambe le estremità o possono essere avvitati direttamente nei fori filettati, si forma una forte forza di trazione tra i componenti che devono essere fissati e può sopportare stabilmente notevoli pressioni e vibrazioni. Ha un'adattabilità particolarmente forte. Grazie alla uguale lunghezza delle filettature su entrambe le estremità, può facilmente gestire la connessione di due componenti dello stesso spessore o di spessori diversi.
