Rondella elastica curva DIN137A

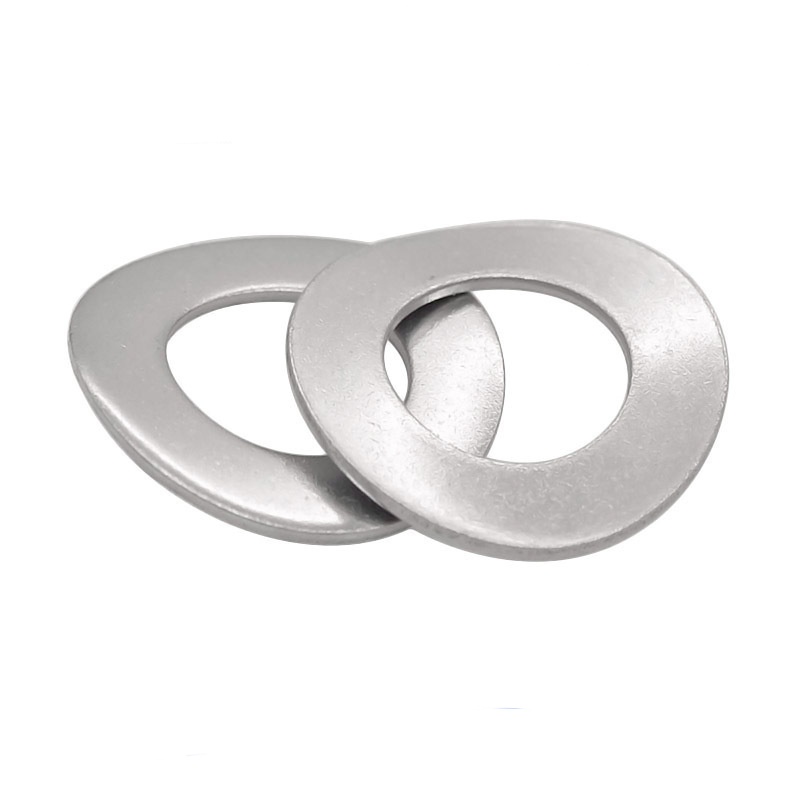

La rondella elastica curva DIN137A prodotta da Xiaoguo® Factory ha un design unico. Questo design può fornire una forza di precarico assiale stabile tra componenti come i cuscinetti, eliminare il gioco assiale, impedire lo scuotimento delle rondelle e quindi evitare di influenzare l'utilizzo complessivo.

Invia richiesta

Descrizione del prodotto

La rondella elastica curva DIN137A è una guarnizione metallica elastica con struttura di flessione ad arco singolo o multiplo. Genera una forza di precarico elastica attraverso la deformazione dell'arco ed è assemblato sotto i bulloni e i dadi. Viene utilizzato per eliminare lo spazio nella connessione degli elementi di fissaggio, mantenere la forza di precarico, compensare l'espansione termica o l'usura e resistere a vibrazioni moderate.

Nome	Rondella elastica curva DIN137A
Materiale	Acciaio inossidabile/acciaio legato/acciaio al carbonio/ottone/acciaio per molle
Standard	DIN137A
Filo	Metrico/Metrico
Dimensioni	M2-M12
Fine	Zinco/Nero/Naturale/altri
Personalizzabile	SÌ
Campione	SÌ

Introduzione alla struttura

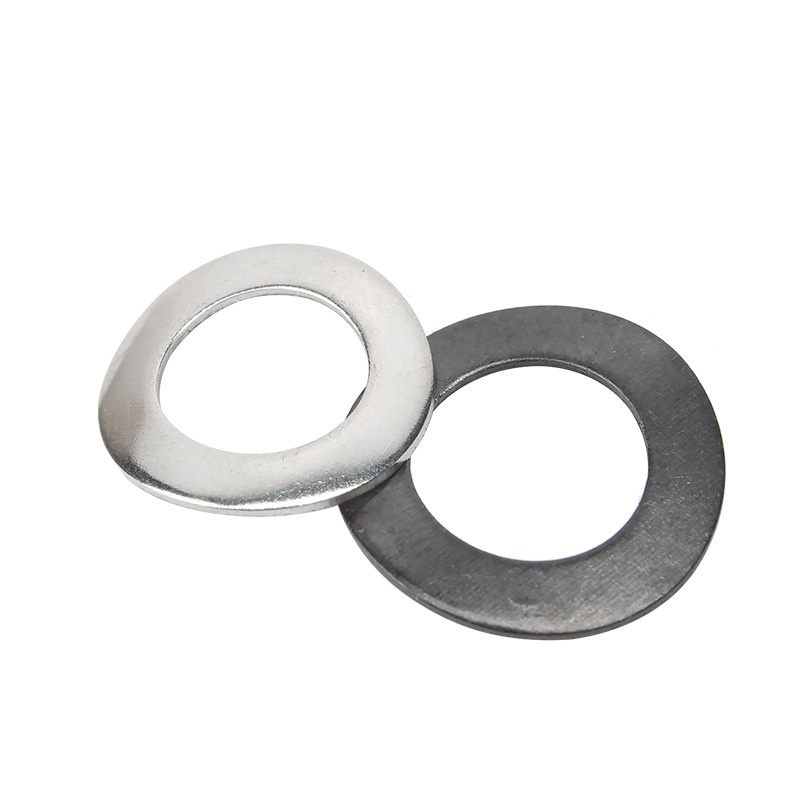

Che aspetto ha la struttura di una rondella elastica curva DIN137A? In termini semplici, si tratta di un piccolo anello di metallo a forma di arco.

【Forma generale】

La rondella elastica curva DIN137A non è una normale rondella piatta. Se lo tieni in mano vedrai che si gonfia da solo, non rimanendo piatto. A seconda del modo in cui si gonfia, si distinguono principalmente due strutture:

（1）Forma ad arco a onda singola (come un piccolo ponte ad arco)

L'intera rondella ha una forma ad arco singolo, con la parte centrale più alta e i lati più bassi, simile a un mini ponte ad arco. Allo stato libero la sua altezza naturale è molto maggiore del suo spessore. Quando sarà appiattito, genererà una spinta inversa.

（2）Multi-onda (come patatine ondulate)

La rondella ha due o più onde, con i picchi e le valli che si alternano e si avvolgono attorno alla circonferenza. Quando questa struttura viene compressa, la deformazione non è così significativa come quella di una singola onda, ma l'elasticità è più uniforme.

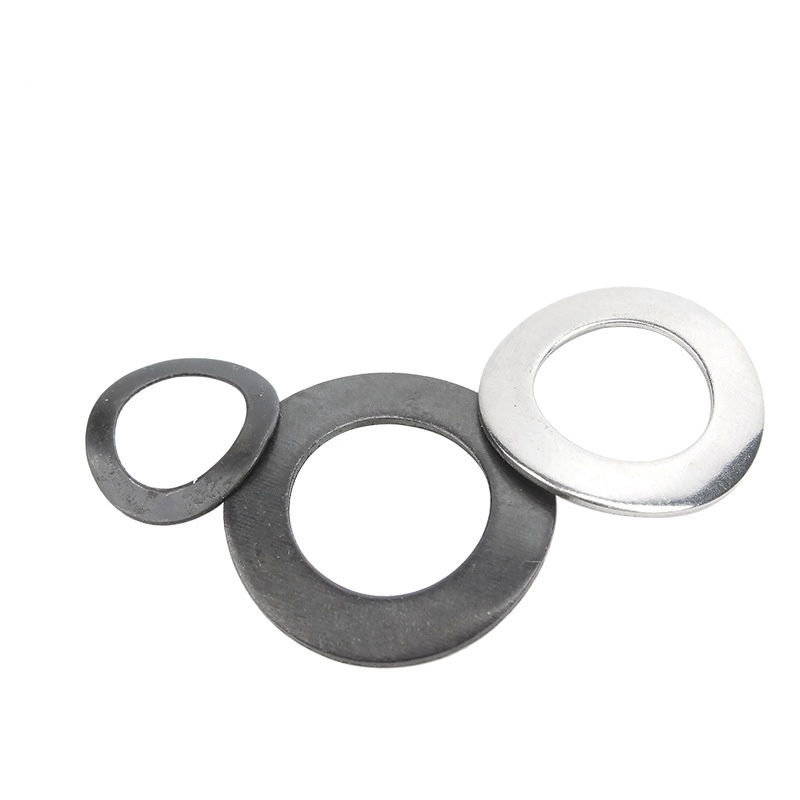

Questi due tipi di rondelle sono entrambi anelli circolari completi, con un foro al centro e senza tagli attorno ai bordi. Lo spessore del materiale è lo stesso ovunque.

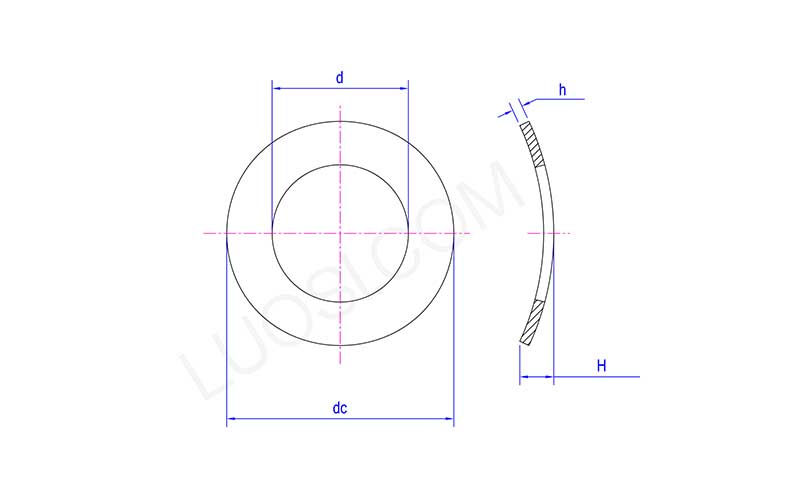

DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dmin	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmassimo	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
cc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC massimo	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmassima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Parti strutturali principali】

（1）Contorno ad arco (nucleo)

La guarnizione non è piana allo stato libero; presenta invece una singola superficie ad arco (come un ponte ad arco) o più increspature (come onde) lungo la direzione circolare.

Questa forma curva/ondulata è la fonte dell'elasticità.

（2）A circuito chiuso senza taglio

La rondella elastica curva DIN137A è un anello completo senza tagli a spirale.

（3）Sezione a spessore uniforme

Lo spessore della guarnizione è uniforme su tutta la circonferenza, senza alcuna variazione graduale o assottigliamento locale.

（4）Rapporto tra diametro esterno e diametro interno

Il rapporto tra diametro esterno e diametro interno influisce sulla rigidità e sull'area di supporto della rondella.
