Rondella di bloccaggio del collare

Rispetto ad altri tipi di parti antiallentamento, la rondella di bloccaggio del collare prodotta da Xiaoguo® Factory ha uno spessore più sottile. Quando utilizzati, risparmiano più spazio e occupano meno spazio, rendendoli adatti a strutture compatte.

Invia richiesta

Descrizione del prodotto

Il motivo per cui la rondella di sicurezza a collare può risparmiare spazio senza sacrificare l'effetto di bloccaggio risiede nella precisa separazione del suo spessore e del design del diametro esterno dalla sua funzione: il diametro esterno è ridotto per facilitare l'installazione in spazi ristretti, mentre lo spessore è reso più spesso come compensazione fisica per la possibile perdita di forza di bloccaggio dopo aver ridotto il diametro esterno.

Il motivo principale: un diametro esterno sottile non significa una forma completamente sottile; piuttosto, è una configurazione "nucleo spesso e bordi sottili".

（1）Diametro esterno (OD): più piccolo

Installalo in sicurezza nei fori ciechi, in corrispondenza della coda delle viti esagonali interne o negli spazi ristretti circondati da altri componenti.

（2）Spessore: più spesso

Compensare la possibile perdita di elasticità della molla dovuta alla riduzione del diametro esterno della rondella di bloccaggio del collare, assicurarsi che possa sostenere la superficie di installazione e garantire che la forza di bloccaggio non venga ridotta.

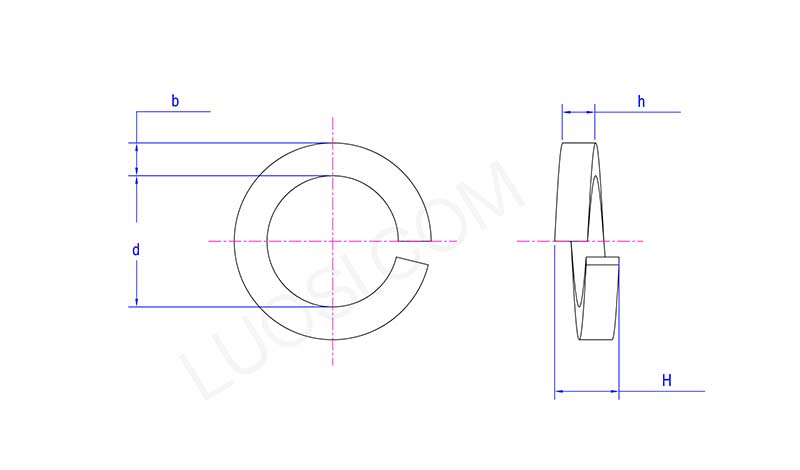

Collar Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
dmin	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmassimo	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
bmin	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
bmassimo	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
hmassimo	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Hmassima	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Scenari applicativi tipici per risparmiare spazio

Il dispositivo di fissaggio con rondella di sicurezza a collare viene utilizzato principalmente in situazioni in cui è richiesto un anti-allentamento ad alta resistenza all'interno di spazi ristretti, soprattutto se utilizzato insieme a viti a esagono incassato.

（1）Automobili e auto da corsa

Utilizzato in spazi compatti altamente affidabili come motori, sospensioni, gruppi propulsori, ecc., ottenendo al contempo una riduzione del peso e garantendo la sicurezza.

（2）Aerospaziale e militare

Utilizzato nei motori degli aerei, nelle cabine di pilotaggio e in altre occasioni in cui peso e spazio sono molto limitati. La rondella di sicurezza a collare viene spesso utilizzata nell'assemblaggio di motori, fusoliere e carrelli di atterraggio per garantire affidabilità in condizioni estreme. Inoltre, questo tipo di rondella viene spesso utilizzato anche in molteplici applicazioni di fissaggio in veicoli militari, elicotteri e aerei da combattimento.

(3) Macchine di precisione e automazione industriale

Utilizzato in ingranaggi per spazi ristretti come apparecchiature di lavorazione di precisione, macchine industriali, giunti di robot e linee di assemblaggio automatizzate. Poiché il diametro esterno è più piccolo, si adatta facilmente dove lo spazio è limitato e gestisce l'elevata precisione di allineamento richiesta dall'assemblaggio di precisione.

(4) Elettrico ed elettronico

Utilizzato all'interno di dispositivi elettronici, connettori, pannelli e punti simili. Questa rondella di bloccaggio a collare offre un bloccaggio solido senza bisogno di rondelle aggiuntive: un modo compatto per mantenere le cose strette sotto le vibrazioni.

(5) Industria pesante e costruzioni

Nei macchinari pesanti, nelle attrezzature edili e nelle opere strutturali in acciaio, le dimensioni compatte di questa lavatrice la rendono la scelta ideale per gli ingegneri che necessitano di resistenza affidabile alle vibrazioni e anti-allentamento.
