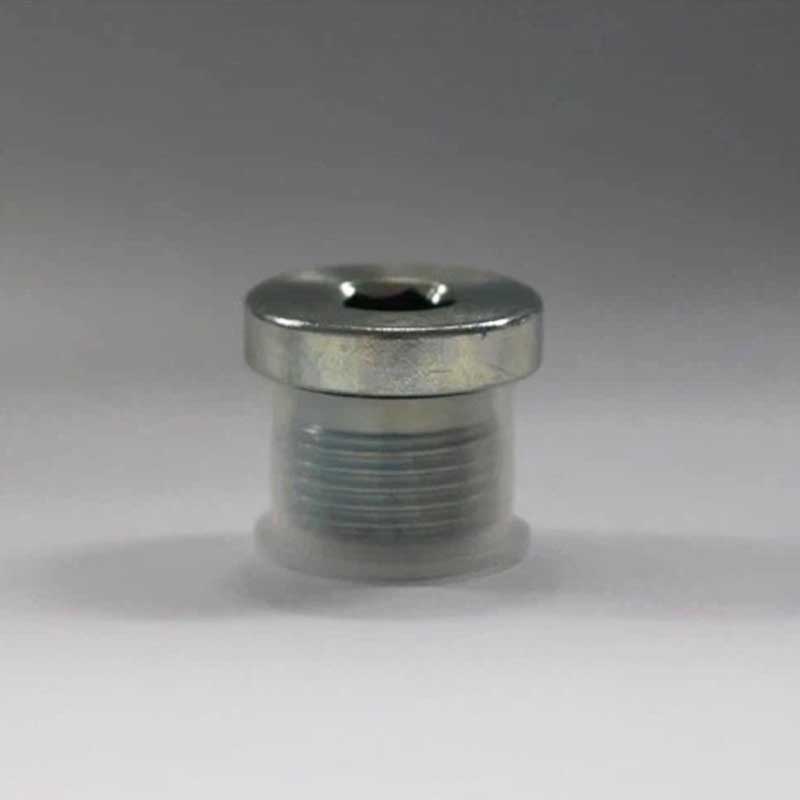

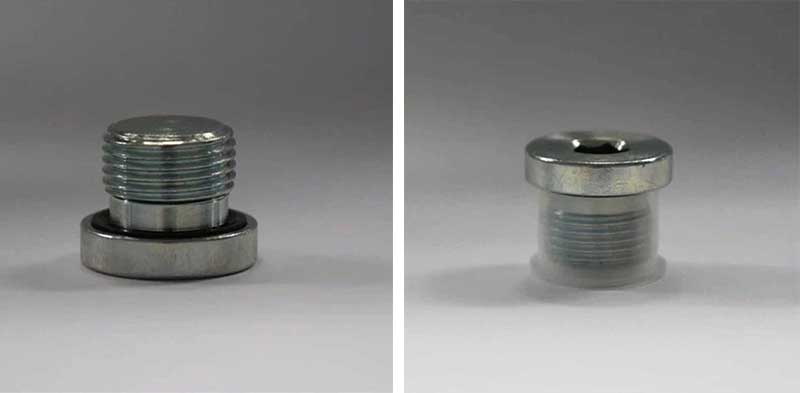

Tappo cavo con tenuta prigioniera maschio BSP

Il tappo cavo con tenuta prigioniera maschio BSP è un componente idraulico altamente sofisticato. La sua struttura è costituita dai seguenti componenti chiave e ciascuna parte lavora insieme per garantire prestazioni di tenuta e affidabilità.

（1）Corpo della spina

Questo è il corpo principale dell'intera struttura e funge da base per l'installazione e il supporto della pressione. Di solito è realizzato con materiali durevoli come acciaio al carbonio, acciaio inossidabile o ottone. Il tipo di filettatura è tipicamente BSPP (British Standard Parallel Pipe Thread) o BSPT (British Standard Conical Pipe Thread).

（2）Anello di tenuta antidistacco

Questa è la tecnologia principale di questo prodotto, nota anche come "componente sigillante anti-perdita". Integra e fissa preventivamente diversi elementi di tenuta come O-ring e guarnizioni composite sul tappo a vite. Questo design impedisce efficacemente la perdita, il disallineamento o il danneggiamento dell'anello di tenuta a causa della compressione durante l'uso o lo smontaggio, garantendo così prestazioni di tenuta costanti.

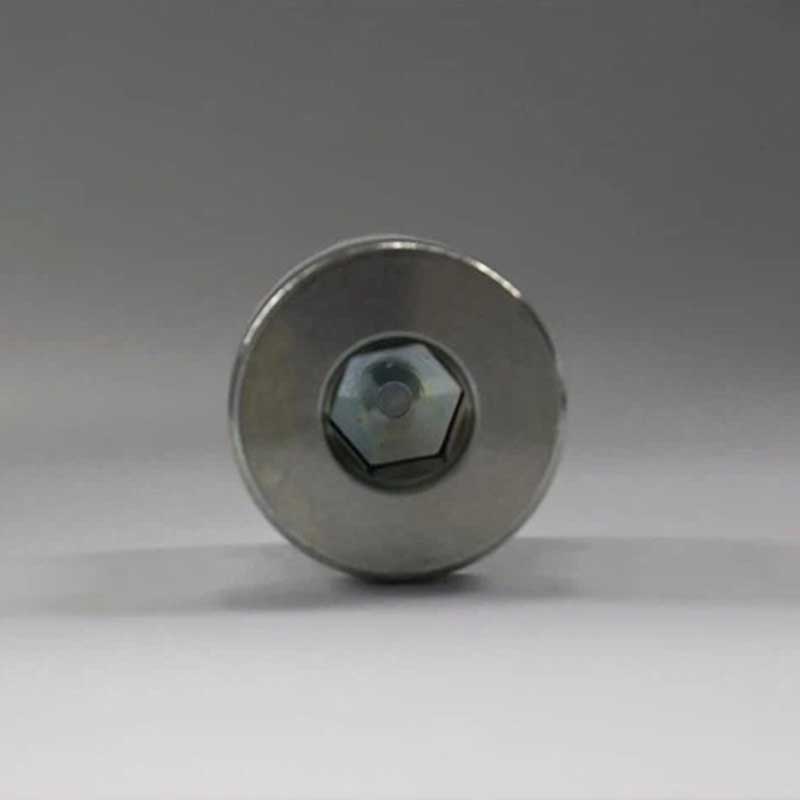

（3）Slot per unità esagonale

Situato sulla testa del tappo cavo con tenuta prigioniera maschio BSP, viene utilizzato per inserire una chiave esagonale per l'installazione e lo smontaggio. Questo design consente il funzionamento anche in spazi compatti.

（4）Filettatura esterna BSP

La filettatura è una filettatura standard British Standard Pipe (BSP), utilizzata per adattarsi perfettamente alla filettatura interna della porta idraulica. A seconda dello standard, può essere BSPP (filettatura parallela) o BSPT (filettatura conica).

（5）Accessori non metallici opzionali

Molti produttori forniscono coperture protettive in plastica per le parti filettate durante la spedizione dei prodotti, per prevenire danni fisici o contaminazione durante il trasporto e lo stoccaggio.

Caratteristiche principali del progetto

I due meccanismi di tenuta del tappo cavo con tenuta prigioniera maschio BSP sono diventati le sue caratteristiche di progettazione chiave. Questi due meccanismi di tenuta assicurano che il dado possa massimizzare la sua funzionalità durante l'uso.

【1】Meccanismo di tenuta antidistacco

（1）Limite fisico: l'anello di tenuta (come un O-ring) è inserito in una scanalatura anulare appositamente progettata con precisione sull'estremità del tappo cavo con tenuta prigioniera maschio BSP o sulla spalla dell'albero. Ciò non solo fissa saldamente l'anello di tenuta, ma gli consente anche di generare la compressione necessaria per formare una tenuta efficace.

（2）Struttura composita: per alcune guarnizioni di tenuta composite, la struttura metallica può essere combinata meccanicamente con il corpo della vite per garantire che la guarnizione rimanga sempre nella posizione corretta.

【2】Tipo di filettatura BSP

（1）BSPP (filettatura G): si riferisce a una filettatura in cui la filettatura stessa è parallela e non ha capacità di tenuta. Deve fare affidamento sulla sigillatura della faccia terminale per ottenere la tenuta.

（2）BSPT (filettatura R): si riferisce a una filettatura conica. Il suo principio di tenuta si ottiene attraverso lo stretto impegno delle filettature coniche interne ed esterne per ottenere una tenuta metallo-metallo.
