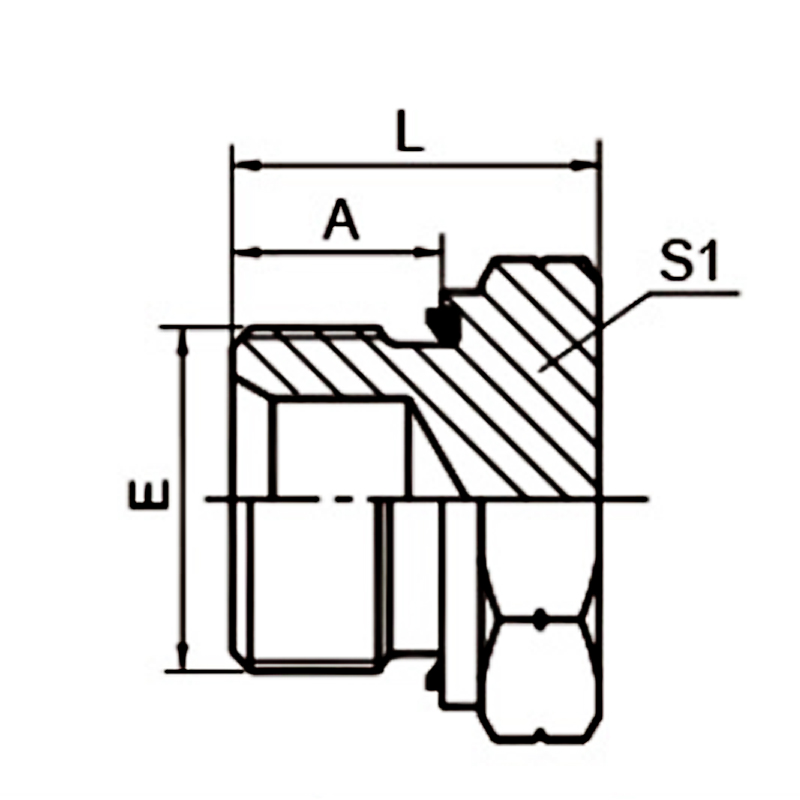

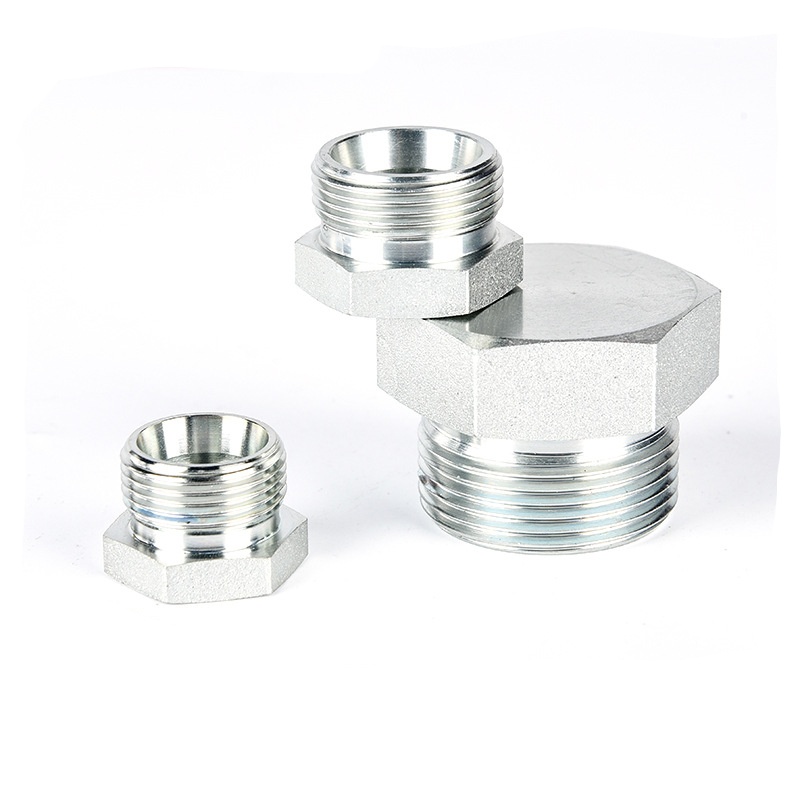

Guarnizione prigioniera a testa esagonale maschio da 1/4 BSP

La guarnizione prigioniera a testa esagonale maschio da 1/4 BSP è una piccola parte utilizzata per bloccare le porte dell'olio o di ispezione nel sistema idraulico. La specifica è una filettatura esterna BSP da 1/4 di pollice (ovvero G1/4") e la testa è un esagono esterno. Può essere serrata utilizzando una normale chiave. La particolarità è che viene fornito con un anello di tenuta autobloccante: questo anello di tenuta è fissato sulla faccia terminale del tappo e non cadrà né si sposterà.

Specifiche tecniche

I seguenti parametri relativi alla guarnizione prigioniera a testa esagonale maschio da 1/4 BSP sono solo di riferimento. I dati specifici possono variare a seconda delle specifiche.

Progetto	Valore
Specifica della filettatura	G1/4" (BSPP)
Larghezza del bordo esagonale	Di solito 19 mm
Lunghezza del filo	Circa 12–15 mm
Pressione massima di esercizio	Fino a 350–400 bar
Temperatura operativa (NBR)	Da -40°C a +120°C
Temperatura operativa (FKM)	Da -15°C a +200°C
Materiale	Acciaio al carbonio (zincato/nichelato), acciaio inossidabile 304/316L, ottone

Caratteristiche principali

（1）Forma esagonale della testa

Può essere serrato utilizzando una normale chiave fissa o una chiave a tubo. L'operazione è semplice.

La forma esagonale esterna può sopportare una forza di serraggio maggiore rispetto alla forma esagonale interna ed è meno probabile che scivoli o danneggi la testa.

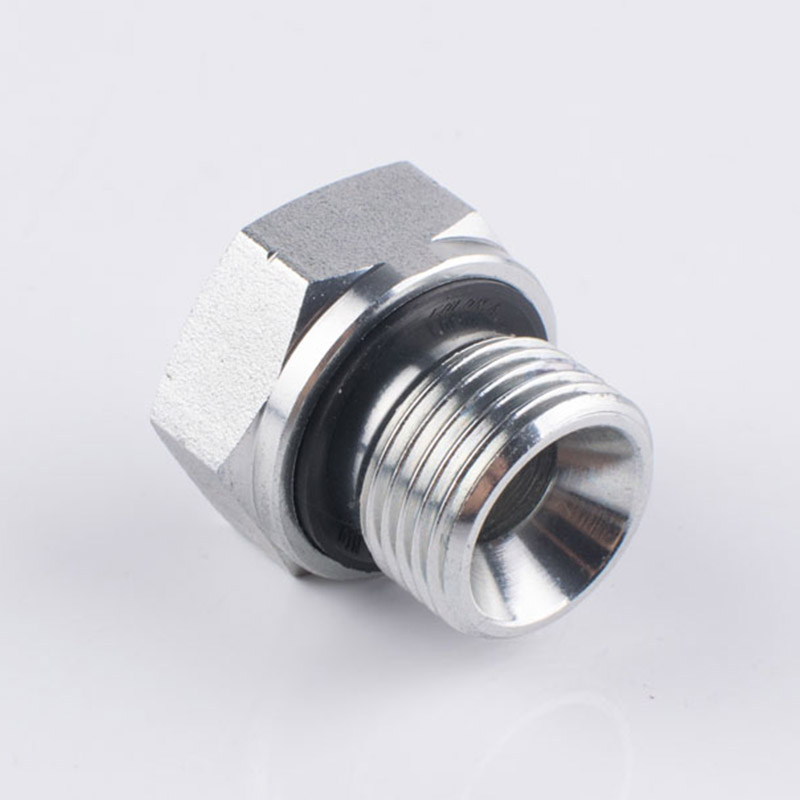

（2）Anello di tenuta antidistacco incorporato

L'anello di tenuta è fissato nella scanalatura sulla faccia finale della guarnizione prigioniera a testa esagonale maschio da 1/4 BSP e non cadrà né si sposterà.

Durante l'installazione non sono necessarie guarnizioni separate, né è necessario avvolgere il nastro di materiale grezzo o applicare sigillante.

(3) Guarnizione frontale, che garantisce prestazioni affidabili e a prova di perdite

Dopo essere stato serrato, l'anello di tenuta viene premuto saldamente tra la faccia finale della tenuta prigioniera a testa esagonale maschio da 1/4 BSP e il piano di uscita dell'olio, formando così una tenuta.

Non influenzato dalla precisione della filettatura.

（4）Una vasta gamma di opzioni di materiali

Galvanizzazione dell'acciaio al carbonio: conveniente.

Acciaio inossidabile 304/316L: resistente alla corrosione, adatto per ambienti marini, chimici e alimentari.

Bronzo: Adatto per circuiti acqua, gas o olio a bassa pressione.

Conforme agli standard internazionali

Le dimensioni sono conformi agli standard internazionali e possono essere utilizzate insieme a varie attrezzature meccaniche.

（5）Facile da installare e manutenere

Per prima cosa, avvitalo a mano per assicurarti che le filettature siano allineate correttamente. Quindi, utilizzare una chiave inglese per serrarlo.

Dopo lo smontaggio e il montaggio, purché l'anello di tenuta non sia danneggiato, può essere riutilizzato.

（6）L'identificazione è chiara.

La superficie superiore della testa esagonale è solitamente contrassegnata con "G1/4" o "1/4", utile per l'identificazione in loco.
