Perno a saldare a proiezione tipo U3

I perni a saldare a proiezione di tipo U3 sono facili da saldare su superfici in acciaio e le loro filettature metriche si adattano perfettamente ai dadi standard. È particolarmente adatto per la connessione rapida in progetti in metallo. Il fornitore Xiaoguo® segue rigorosamente gli standard IFI 148-1-2002.

Modello:IFI 148-1-2002

Invia richiesta

Descrizione del prodotto

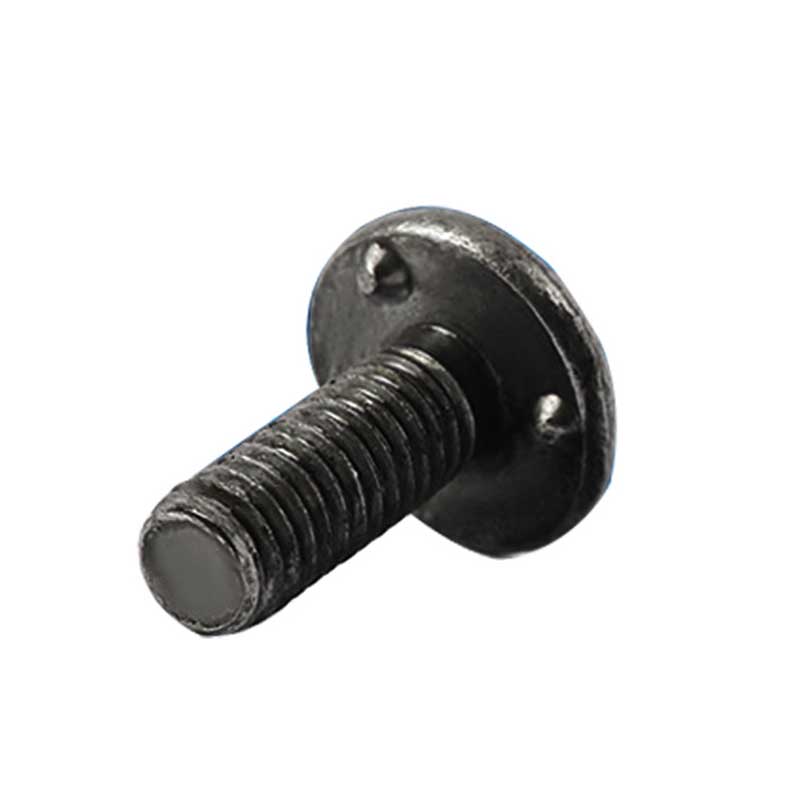

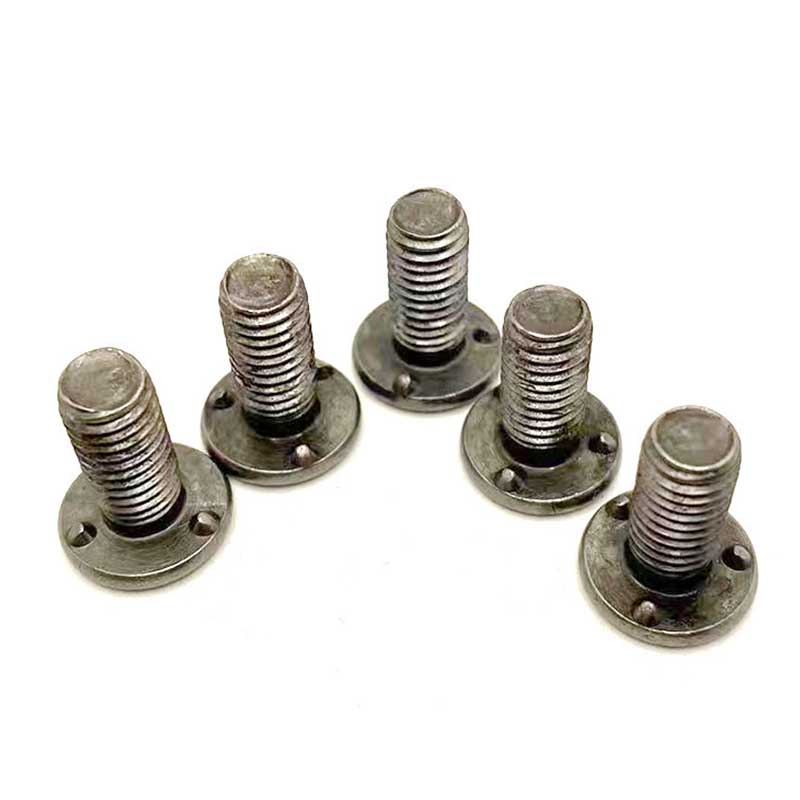

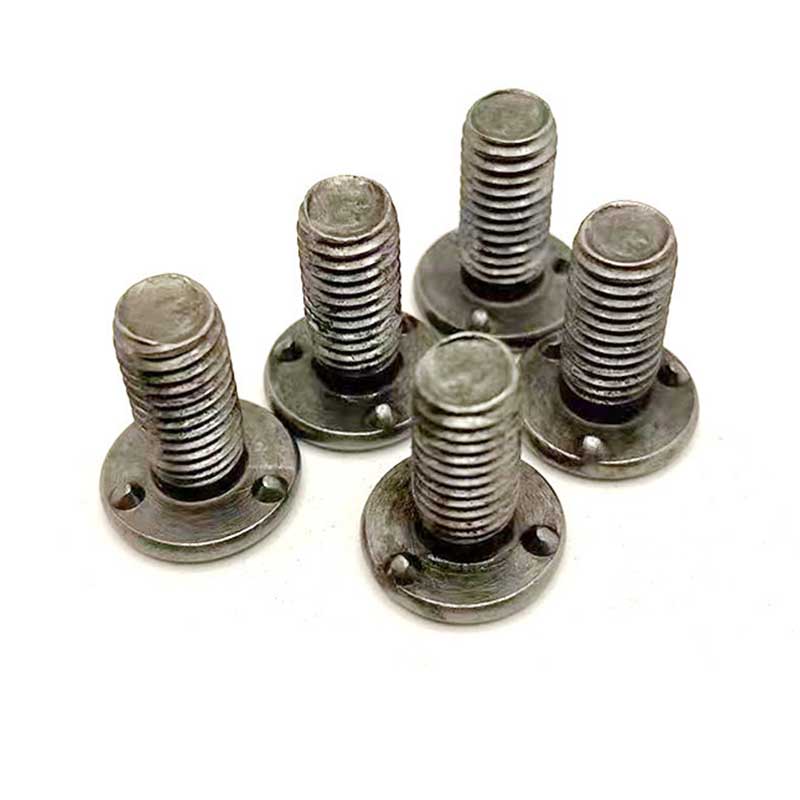

Il perno a saldare a proiezione di tipo U3 è una parte di fissaggio progettata specificamente per gli impianti di saldatura. Dall'aspetto, ci sono tre piccole sporgenze distribuite simmetricamente sotto la testa di questo perno e queste tre sporgenze sono le strutture chiave utilizzate per la saldatura.

Applicazioni e parametri

Lun	#4	#6	#8	#10	1/4	16/5	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
Non sa Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
Non so min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
kmassimo	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 massimo	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 mio	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
hmassimo	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
massimo	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

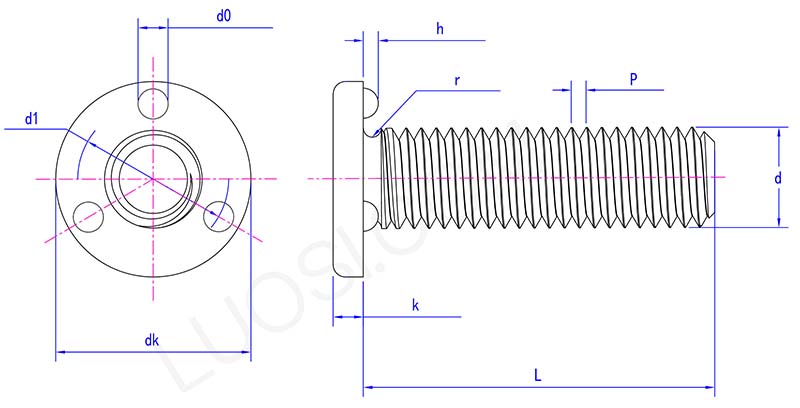

Type U3 projection weld stud parameter

I perni saldati a proiezione di tipo U3 possono essere utilizzati per fissare i cablaggi del rimorchio. Possono risolvere il problema delle fascette che rimangono incastrate nel cablaggio del rimorchio. Saldarli direttamente al telaio del rimorchio ogni 12 pollici. Il suo anello di saldatura anulare si scioglie completamente e la velocità di saldatura è elevata. Il dispositivo di fissaggio del cablaggio a morsetto è fissato sul perno senza necessità di forare. Su strade sconnesse, la sua prestazione sismica è migliore di quella dei supporti incollati.

I perni a saldare a proiezione di tipo U3 vengono utilizzati per la costruzione di staffe per pannelli solari. Se si desidera installare i binari solari su un tetto ondulato sottile, possono prevenire perdite. Saldare la guida solare attraverso il pannello del tetto all'arcareccio sottostante. La sigillatura a caldo può impedire all'acqua di penetrare. Fissare il binario di guida direttamente ai perni con i bulloni.

Perni di saldatura a proiezione tipo U3 per il fissaggio della rotaia del trasportatore. I bulloni guida sul telaio sottile sono caduti, quindi puoi usarli per rinforzare la staffa. Saldare lungo il telaio ogni 18 pollici. Fissare la guida ai perni con i bulloni. Ridurre i tempi di inattività nelle fabbriche alimentari causati dal distacco del filo.

Saldatura

Perni di saldatura a proiezione di tipo U3 durante la saldatura, le tre sporgenze sotto la testa possono entrare completamente in contatto con la superficie del pezzo. Attraverso il calore generato dalla corrente di saldatura, le sporgenze e il pezzo si fondono rapidamente e si fondono insieme, formando un collegamento molto stabile in grado di sopportare notevoli forze di trazione e taglio.
